Wat is X-frame
X-frame is de perfecte oplossing voor machineframes die aan individuele eisen moeten voldoen. Sinds 2008 plannen, ontwerpen en monteren we machineframes op basis van het door häwa ontworpen en gepatenteerde X-frame modulaire systeem voor speciale machineframes.
In de loop der jaren hebben we een ongeëvenaarde productie-expertise opgebouwd. Door voortdurend ontwerpen te integreren die zichzelf hebben bewezen in praktische toepassingen bij klanten, zijn we in staat geweest om X-frame te ontwikkelen, een machineframe dat naar wens kan worden uitgebreid en aangepast om te voldoen aan individuele eisen van klanten. Onze ontwerpingenieurs putten uit deze pool en ontwikkelen de juiste oplossing voor elke nieuwe eis. Dankzij de aanzienlijk lagere ontwerpinspanning besparen we kostbare tijd bij de projectplanning en het ontwerp, waardoor de kosten aanzienlijk dalen. De modulaire opbouw van het X-frame biedt optimaal gemak en maximale flexibiliteit als het gaat om machineframes. Een modulair systeem dat (bijna) geen grenzen kent. Het X-frame wordt voortdurend geoptimaliseerd en verder ontwikkeld. Voor maatwerkoplossingen voor een breed scala aan producten, maar ook voor eenmalige producties en klantspecifieke kenmerken.

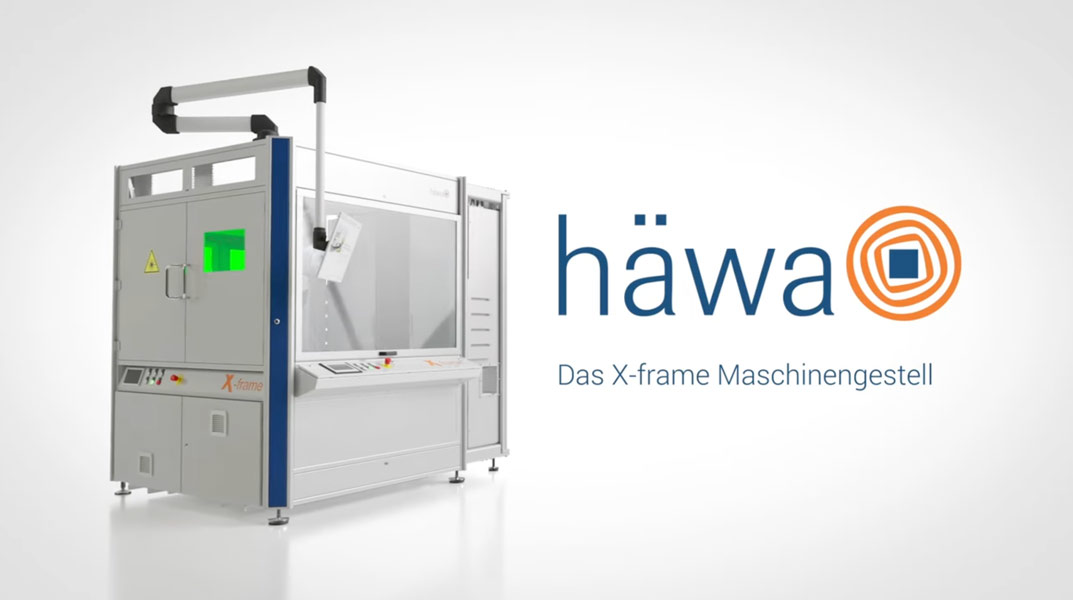

Roteer, draai, zoom en open ons X-frame machineframe.
De X-frame steunen
X-frame stutten zijn verkrijgbaar voor verschillende belastingen. De horizontale en verticale frameschoren worden gemaakt in verschillende sterktes. Dankzij hun modulaire opbouw kunnen ze gemakkelijk aan elkaar worden gekoppeld. De kabelgeleiding loopt in de horizontale en verticale schoren (bij de Light-schoren is de toegang tot het kabelgebied aan de binnenkant van het systeem). Individuele afmetingen kunnen op elk moment worden gerealiseerd. Dit betekent dat we de perfecte stok hebben in elk deel van het frame en dat we overmaat kunnen voorkomen.
Met hun kleinere doorsnede maken de speciaal ontwikkelde X-frame Light stutten een maximale toegangsbreedte mogelijk op smalle installaties.
X-frame stutten worden gebruikt voor systemen met een gewicht tot 1 ton. Onze verticale 90° hoekstutten zijn hier een specialiteit. Ze zijn 13 keer gebogen om de belasting te maximaliseren.
Met onze Pro-X stutten van 3 mm plaatstaal bouwen we machineframes voor hoge belastingen.
We hebben speciale robotstutten ontwikkeld voor zeer dynamische toepassingen. Met wanddiktes tot 13 mm zijn ze bestand tegen extreme dynamische en statische krachten en garanderen ze een hoge picknauwkeurigheid. We maken FEM-berekeningen als bewijs van de kwaliteit van de systemen.
Voor speciale nauwkeurigheidseisen in een X-frame machineframe produceert häwa gelaste frames met de hoogste precisie. Buisdoorsnedes worden aangepast en de frames kunnen spanningsvrij gegloeid worden om latere vervorming te voorkomen. Frezen in vlakbed- of portaalfreesmachines en coaten met de gewenste oppervlakte zorgen voor een perfect resultaat.
Draai en zoom onze verticale X-framestukken 90° en 180°.
Materiaal
X-frame machineframes zijn vervaardigd van plaatstaal en standaard gepoedercoat met een hoge kwaliteit. Voor speciale toepassingen zijn alle onderdelen ook verkrijgbaar in roestvast staal V2A of V4A.
UL-gecertificeerde machineframes
UL is wereldwijd een van de belangrijkste onafhankelijke organisaties voor het testen en certificeren van materialen, componenten en eindproducten op het gebied van productveiligheid. Als producten naar de VS en Canada worden geëxporteerd, moeten ze gecertificeerd zijn, vooral als het gaat om machineframes. Het certificeringsproces volgens de Noord-Amerikaanse normen voor elektrotechnische producten maakt de toegang tot de markt veel eenvoudiger.
De gepatenteerde X-frame machineframes zijn verkrijgbaar met UL-certificering. Acceptatie en inbedrijfstelling worden daardoor sterk vereenvoudigd. Dit geeft onze klanten in de VS en Canada de zekerheid dat ze geen risico's nemen met een product van häwa.
FEM-berekening
We voeren FEM-berekeningen uit voor systemen met hoge statische en dynamische eisen.
De eindige-elementenmethode (FEM) is een numerieke methode die alle mechanische eigenschappen visualiseert. Hierdoor kunnen de stabiliteit, de nauwkeurigheid van het kiezen en de kwaliteit van het systeem worden geverifieerd. Dankzij een FEM-berekening kunnen gerichte optimaliseringsmaatregelen worden genomen en ontwerpen in een vroeg stadium worden aangepast om tijdrovende en kostbare nabewerkingen te voorkomen.
X-frame Maschinengestelle von häwa – Ihre Vorteile

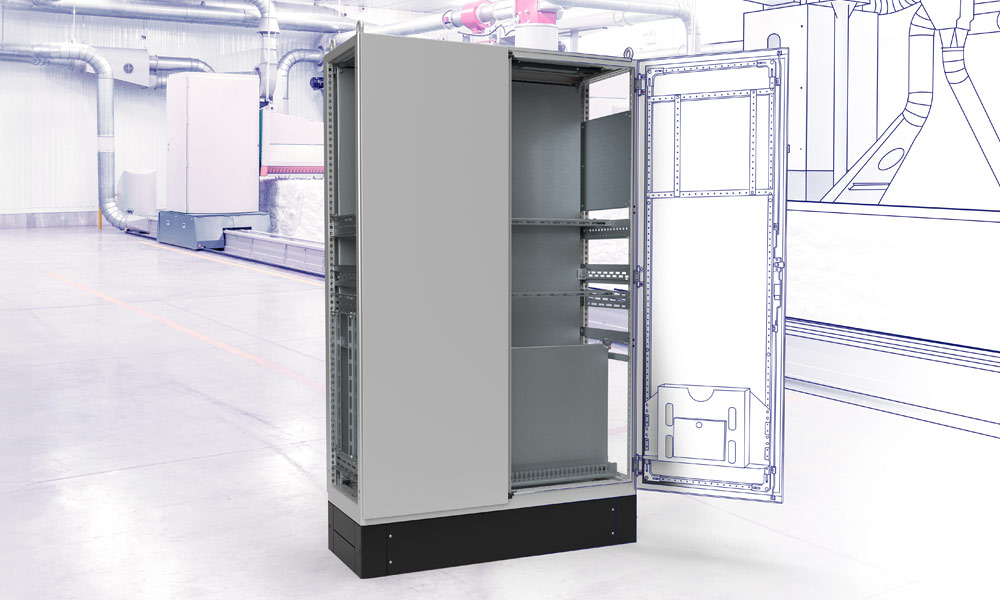

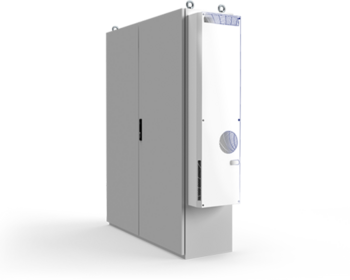

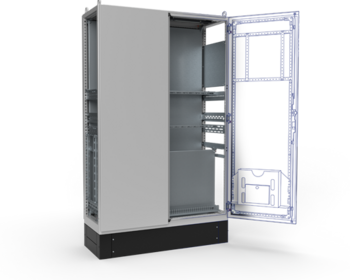

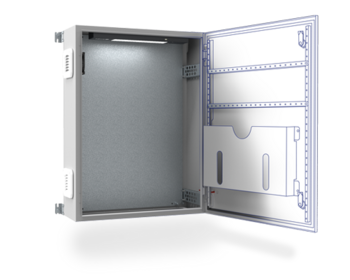

Meer oplossingen en producten
