Het plannen van je kabelkanalen systeem met häwa kabelkanalen
Het is belangrijk voor uw planning dat u de termen die we gebruiken begrijpt. Dit is de eerste vereiste om uw systeem correct te configureren. Om de juiste spuitgietonderdelen te bepalen, begint u bij een startpunt en volgt u de “cursus”.
Richting leggen
We houden altijd rekening met de installatierichting van het volgende kanaalstuk op basis van het kanaalstuk ervoor. De positie van de afdekking speelt hierbij een doorslaggevende rol: deze staat altijd bovenaan in de analyse.

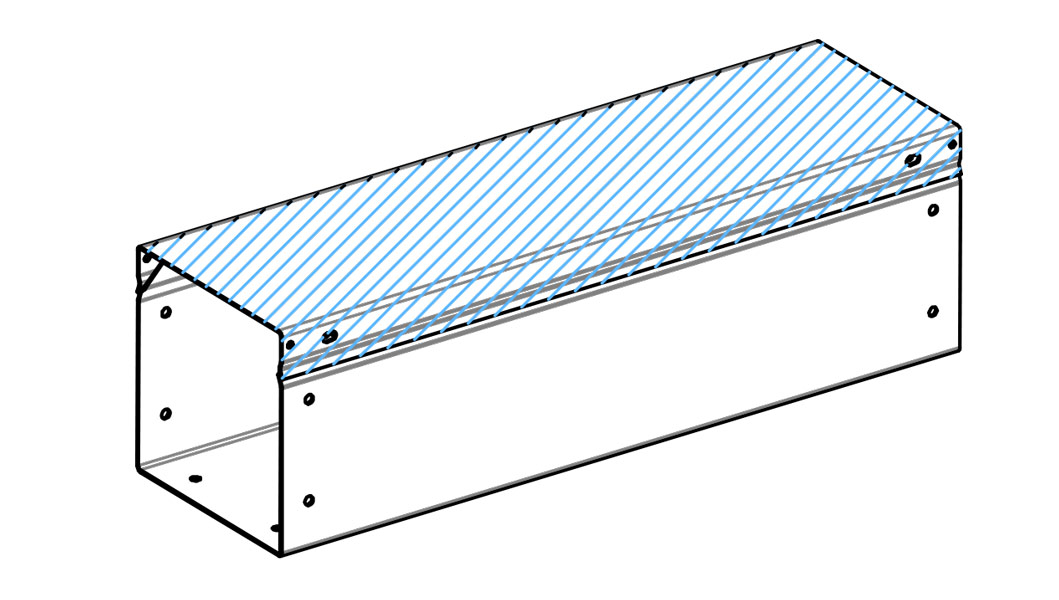

Geen verandering van richting = “recht”.
De positie van de afdekking verandert niet ten opzichte van het vorige onderdeel.

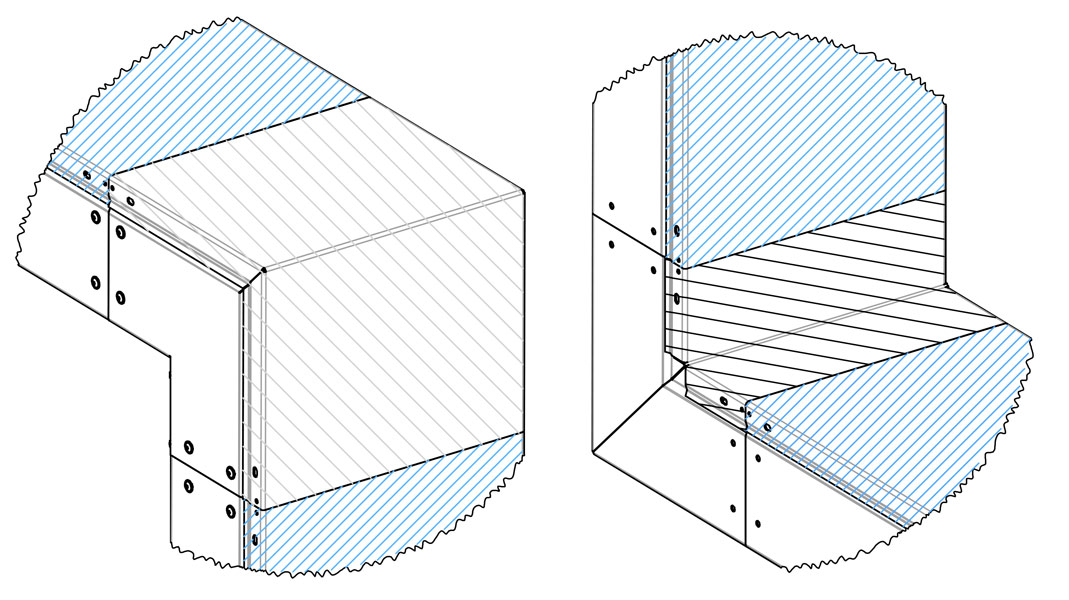

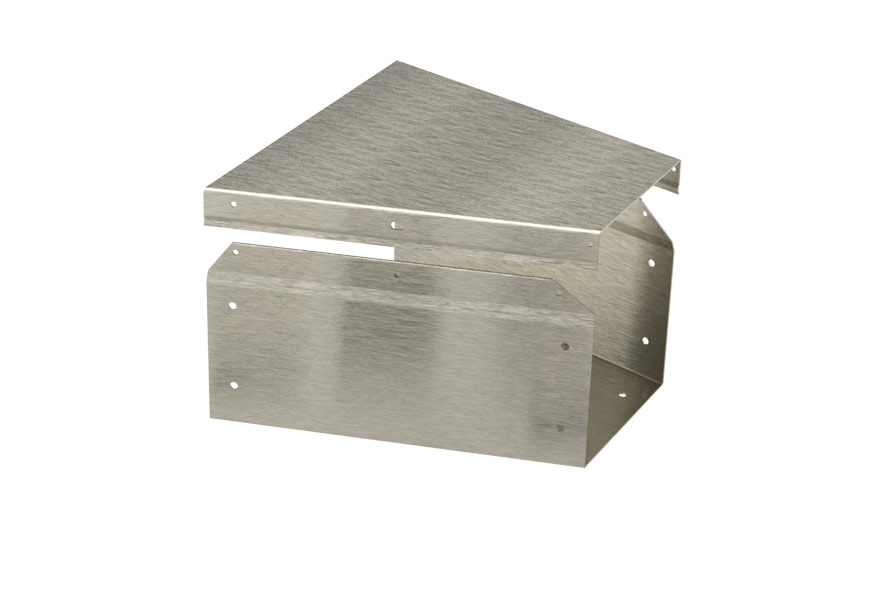

Horizontale verandering van richting = “horizontaal links” of “horizontaal rechts”.
De positie van de afdekking verandert niet ten opzichte van het vorige onderdeel.
Verticale verandering van richting = “verticaal omlaag” of “verticaal omhoog”.
De positie van de afdekking verandert ten opzichte van de vorige component.
Leginstructies Speciale onderdelen

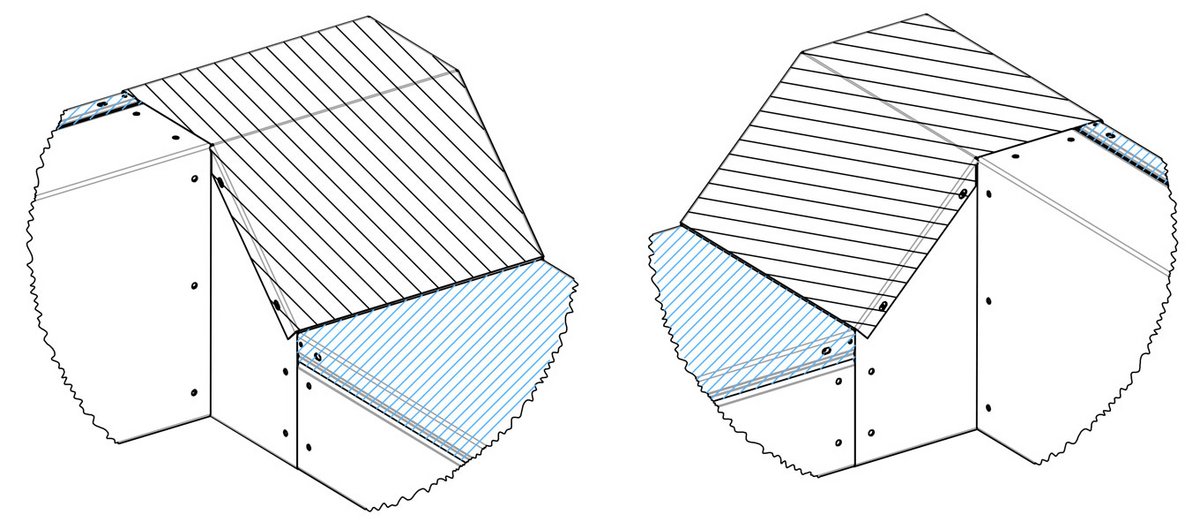

Draaihoek
Horizontale verandering van richting + “Uitlaat linksachter” of “Uitlaat rechtsachter”.
De positie van de afdekking verandert ten opzichte van het vorige onderdeel.

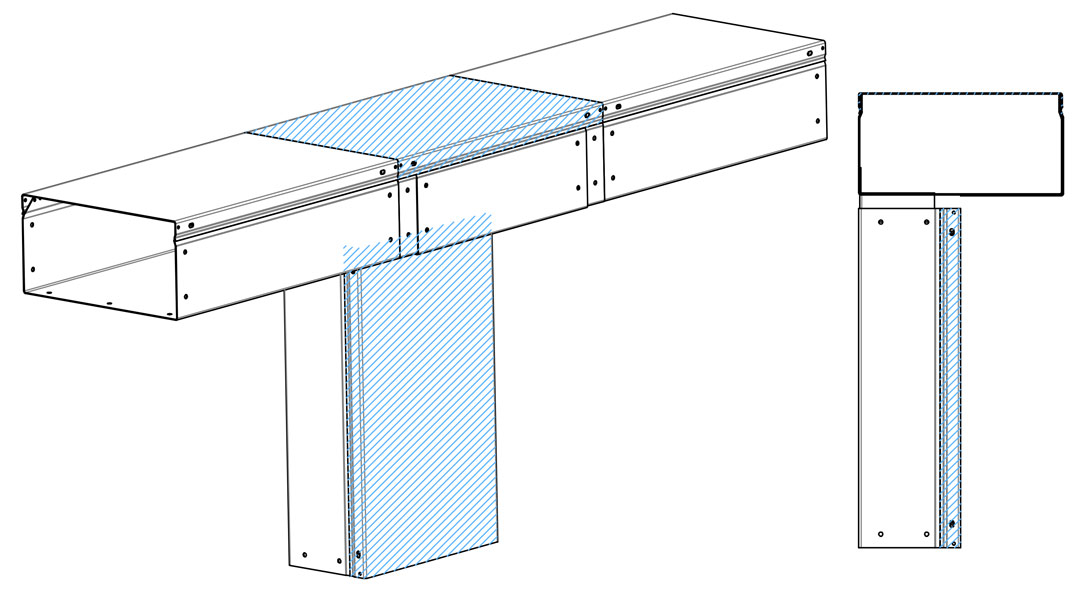

Draaiend T-stuk
Geen verandering van richting = “recht”.
De positie van de afdekking verandert niet ten opzichte van het vorige onderdeel.

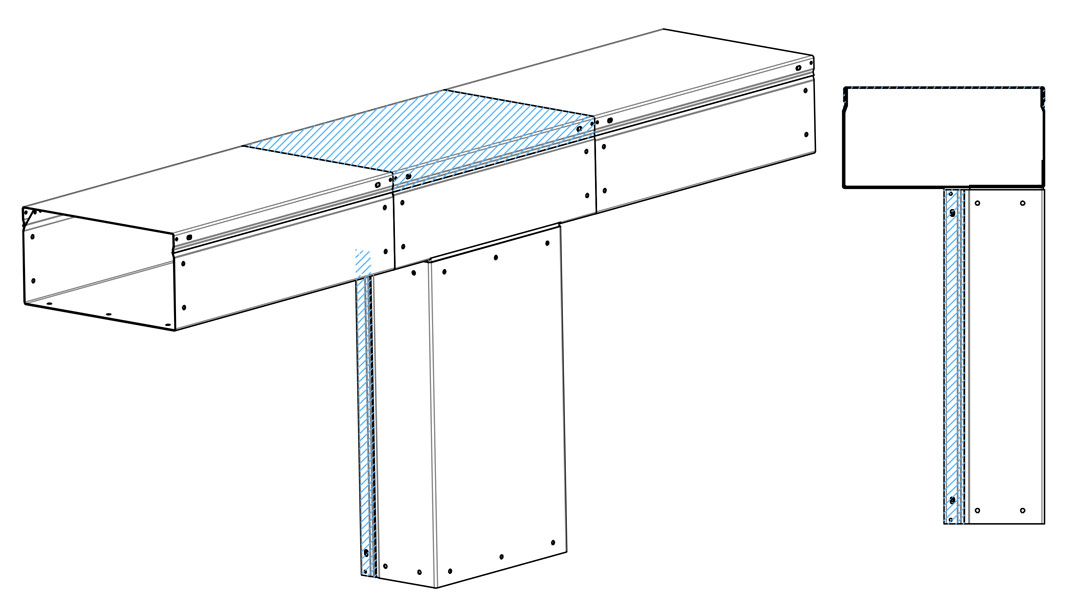

Draaiend T-stuk
Verticale verandering van richting = “verticaal naar beneden”.
De positie van de afdekking verandert ten opzichte van het vorige onderdeel.
Hoekspecificaties
Verandering van richting in de rijrichting

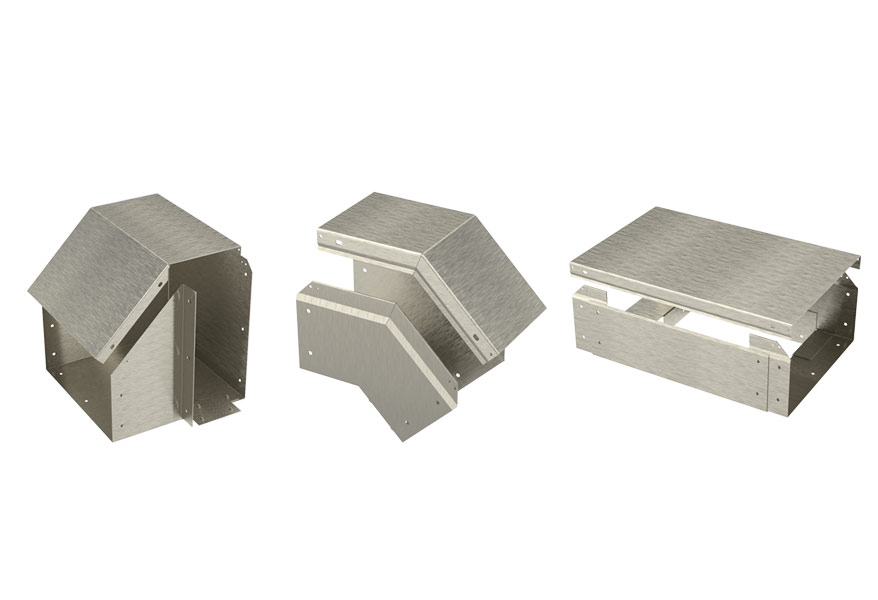

Tip voor het verbinden van onderdelen van kabelgoten
T-stuk
Aansluitpunt 2 vereist een ander aantal graden voor de verbindingshoek dan aansluitpunt 1.
Reduceerring
Deze verbindingsonderdelen worden meegeleverd.

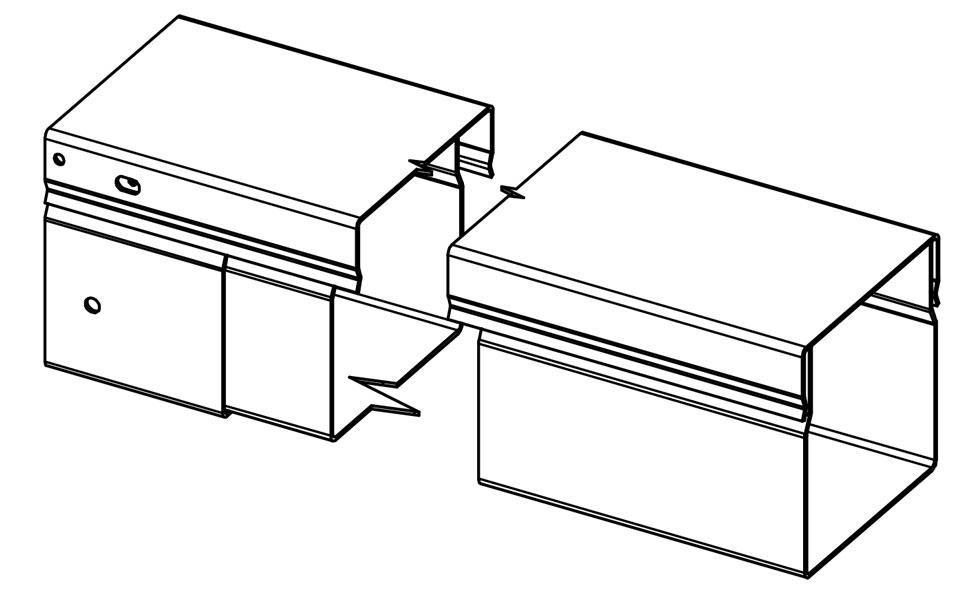

Telescoopstuk
Verbindingsstukken zijn alleen nodig bij aansluitpunt 1.
De andere kant schuift in een kabelkanaal (recht).

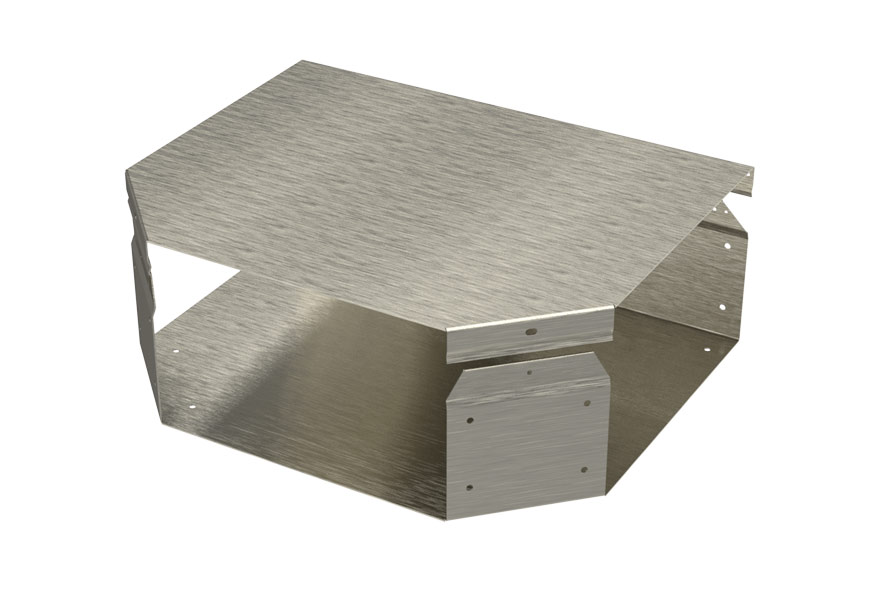

Draaibaar T-stuk + draaihoek
Verbindingsstukken zijn alleen nodig bij aansluitpunt 1.
Deze zijn al aanwezig bij aansluitpunt 2.
