3353-1012-30-10

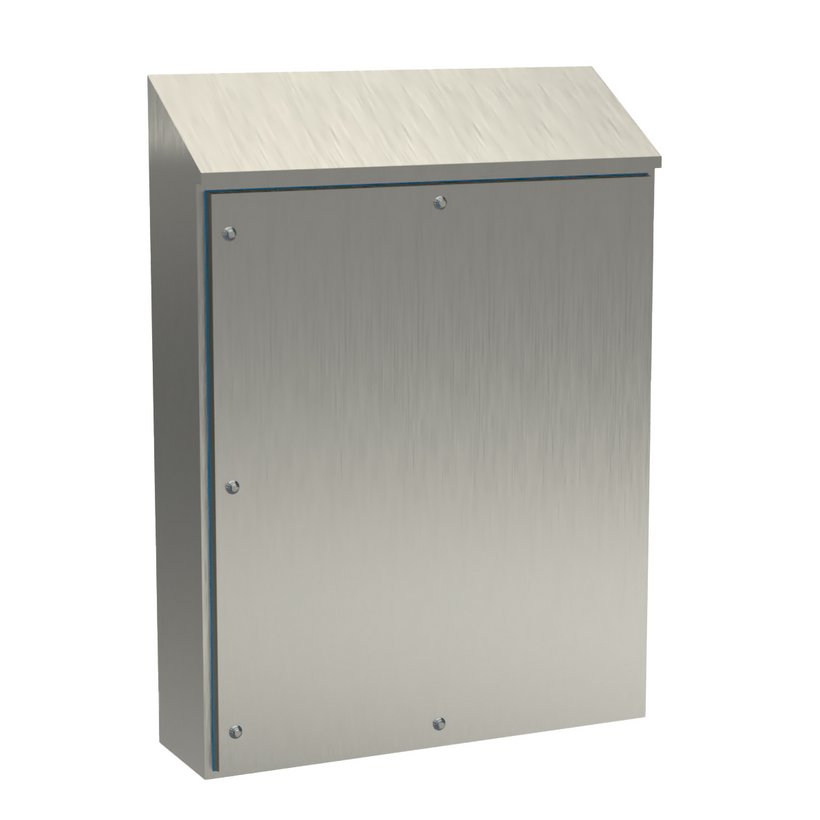

Hygiënebehuizing HE3353
- Voor hygiëne productie in open processen
- Beschermingsklasse: IP66/69
- Kiervrij aanliggende hygiënedichting
- Dakhelling 30º en druppelgoot
Productomschrijving
HE3353 Hygiënebehuizingen gemaakt van roestvast staal zijn ontworpen voor gebruik op machines en combinaties van in de levensmiddelen- en drankenindustrie.
Alle relevante oppervlakken zijn naar voren hellend: dak 30 °, deur rondom 10 °.
Het externe blauwe siliconen afdichtingsprofiel (siliconen FDA 177.2600) voldoet aan alle eisen en sluit zonder kieren
Aarding volgens DIN EN 61439-1, bout M6 x 16 op deur en corpus.
Sluiting: knevelsluiting met SW13-bediening, dichting buitenzijde.
Scharnieren binnenliggend, openingshoek deur 110 °.
Montageplaat middels draadeindenM8x35 gemonteerd op achterwand
- max. 10 mm. in diepte verstelbaar
- gezette montageplaat fix bevestigd
HE3353 is voorbereid op het gebruik van de häwa behuizingstoebehoor.
Technische gegevens
-
Artikelnummer: 3353-1012-30-10
-
Type: met montageplaat
-
Afmeting: Breedte: (nominale afmetingen/buitenafmeting): 1020/1020 mm
Hoogte: (nominale afmetingen/buitenafmeting): 1220/1393 mm
Diepte: (nominale afmetingen/buitenafmeting): 300/304 mm -
Materiaal: Roestvast staal 1.4301
-
Gewicht: 76 kg
-
Met montageplaat: 0331-1012-00-13
-
Aantal sluitingen: 5
-
Plaatdikte: Corpus: 1,5 mm
Deur: 1,5 mm -
Maximale inbouwdiepte: van T-16 en T-24 mm bij gezette montageplaat (20 mm)
-
Aardaansluiting: volgens DIN EN 61439-1
-
Oppervlakte: buitenzijde geborsteld, ruwheid < 0,8 µm
-
Sluiting: compleet roestvast staal
-
Montageplaat: Montageplaat: verzinkt, 2 mm., vanaf behuizing breedte/hoogte 600 x 600 mm. vanaf 2,5 mm., hoogte 801 mm gezet 20 mm
-
Beschermingsklasse: IP66/69
Tip
- Andere afmetingen, hoeken of overige modificaties op aanvraag.Naar boven verlengde montageplaten op aanvraag.
- Behuizing met montageplaat, deur en een sleutel SW13.
Hygiënedichting voor behuizing type HE3353
Vervangingsdeur voor hygiënebehuizing type HE3353
Sluiting, roestvast staal voor behuizing type HE3353
