0360-7015-60-07

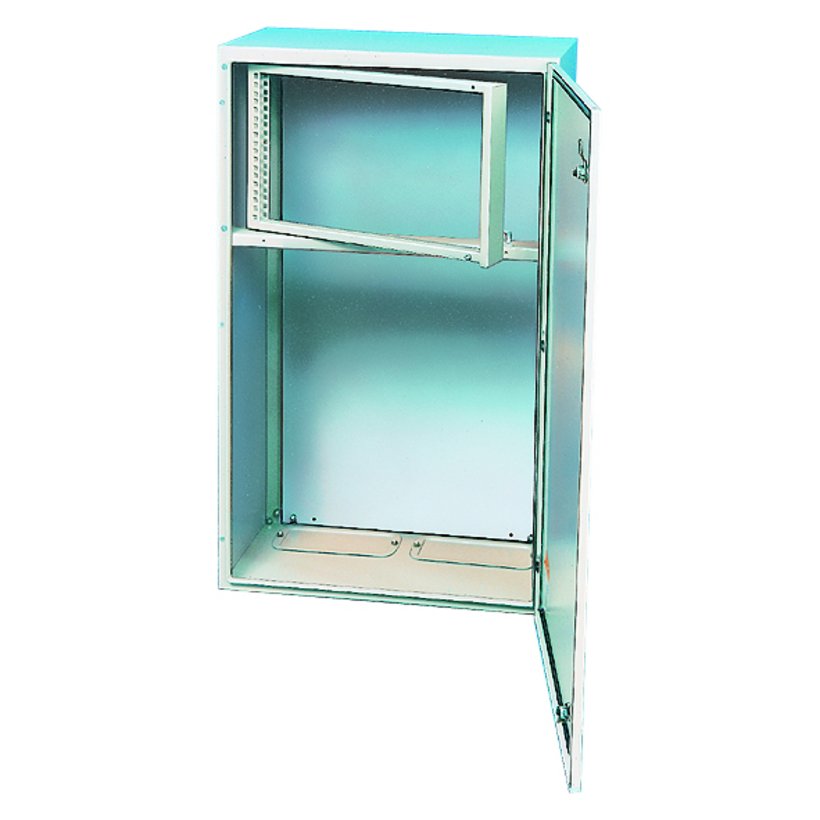

19" zwenkraam
Productomschrijving
19" zwenkramen passend voor wandbehuizingen met breedte 600 mm.
Aardaansluiting volgens DIN EN 61439-1, aansluiten aan frame.
Openingshoek 120° of 180° (de steunbalken zijn vervaardigd voor de inbouw van zwenkonderdelen voor 180° zwenken).
Vergrendeling: knevelsluiting 3 mm dubbel baard.
Aanslag links of rechts.
Technische gegevens
-
Artikelnummer: 0360-7015-60-07
-
Materiaal: Plaatstaal 1,5 mm
-
Hoogte: 750 mm
-
HR: 698 mm
-
HE: 15
-
Aardaansluiting: volgens DIN EN 61439-1
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Maximale inbouwdiepte: 240 mm
Tip
- Alleen voor 600 mm brede behuizingen
- 1 zwenkraam compleet met gemonteerde steunbalken, evenals bevestigings-onderdelen
3331-6080-20-06
EMC-behuizingen, Plaatstaal
Breedte
600 mm
Hoogte
800 mm
Diepte
200 mm
Variant
zonder montageplaat
3331-6080-20-16
EMC-behuizingen, Plaatstaal
Breedte
600 mm
Hoogte
800 mm
Diepte
200 mm
Variant
met montageplaat
3331-6080-30-06
EMC-behuizingen, Plaatstaal
Breedte
600 mm
Hoogte
800 mm
Diepte
300 mm
Variant
zonder montageplaat
3331-6080-30-16
EMC-behuizingen, Plaatstaal
Breedte
600 mm
Hoogte
800 mm
Diepte
300 mm
Variant
met montageplaat
3331-6080-40-06
EMC-behuizingen, Plaatstaal
Breedte
600 mm
Hoogte
800 mm
Diepte
400 mm
Variant
zonder montageplaat
3331-6080-40-16
EMC-behuizingen, Plaatstaal
Breedte
600 mm
Hoogte
800 mm
Diepte
400 mm
Variant
met montageplaat
3331-6080-20-07
Wandbehuizing serie 33 plaatstaal, 1 deur
Breedte
600 mm
Hoogte
800 mm
Diepte
200 mm
Variant
zonder montageplaat
Beschermingsklasse
IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Toelating
cULus
3331-6080-20-17
Wandbehuizing serie 33 plaatstaal, 1 deur
Breedte
600 mm
Hoogte
800 mm
Diepte
200 mm
Variant
met montageplaat
Beschermingsklasse
IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Toelating
cULus
3331-6080-30-07
Wandbehuizing serie 33 plaatstaal, 1 deur
Breedte
600 mm
Hoogte
800 mm
Diepte
300 mm
Variant
zonder montageplaat
Beschermingsklasse
IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Toelating
cULus
3331-6080-30-17
Wandbehuizing serie 33 plaatstaal, 1 deur
Breedte
600 mm
Hoogte
800 mm
Diepte
300 mm
Variant
met montageplaat
Beschermingsklasse
IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Toelating
cULus
3331-6080-40-07
Wandbehuizing serie 33 plaatstaal, 1 deur
Breedte
600 mm
Hoogte
800 mm
Diepte
400 mm
Variant
zonder montageplaat
Beschermingsklasse
IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Toelating
cULus
3331-6080-40-17
Wandbehuizing serie 33 plaatstaal, 1 deur
Breedte
600 mm
Hoogte
800 mm
Diepte
400 mm
Variant
met montageplaat
Beschermingsklasse
IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Type 1, 2, 5, 12, 4; optioneel type 3, 3R
Toelating
cULus
