EMV-behuizingen, Roestvast staal

Downloadcenter

Favorieten

Bescherming tegen elektro magnetische storing
Preventie van ongewenste straling naar buiten
EMC/IP speciale afdichting
Alle contactpunten zijn geleidend

Productomschrijving

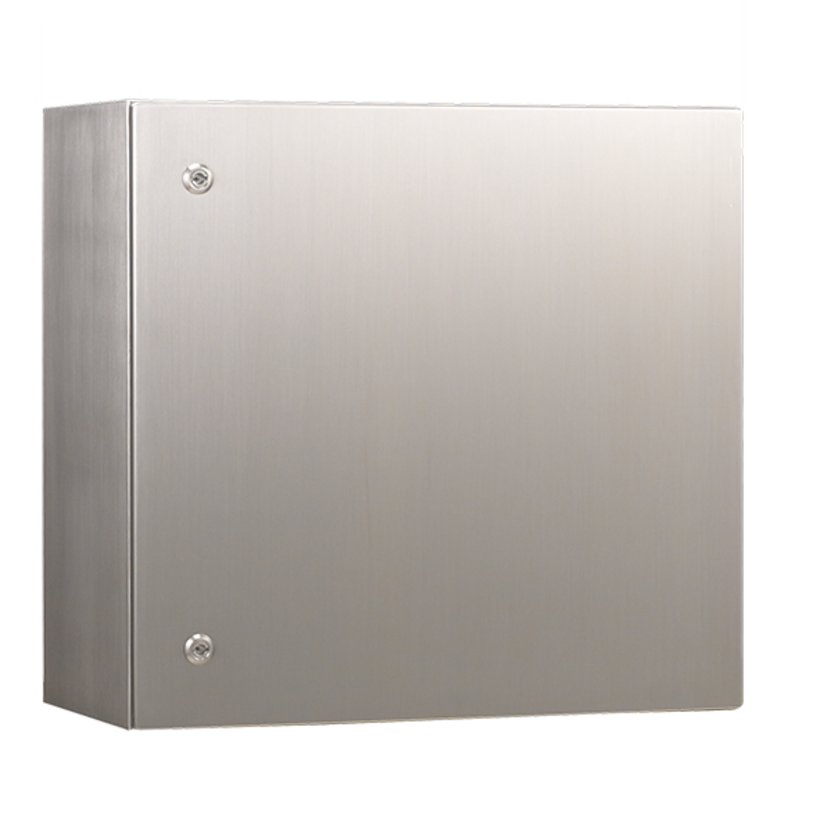

Wandbehuizing 1-deur.

Naar keuze met of zonder montageplaat.

Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.

Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.

Deur met EMC/IP speciale afdichting, rechts scharnierend.

Verdekte scharnieren, van staal respectievelijk roestvast staal, openingshoek 180°.

Sluiting: tot H-400 mm met 1 knevelsluiting, tot H-401 mm met 2 knevelsluitingen, tot H-801 mm met 3-punts sluiting, standaard-gebruik 3 mm dubbelbaard.

Deuren met een hoogte van 400 mm aan beide zijden met versterkings-/perforatieprofiel met bevestigingsgaten Ø 4,2 mm in 25 mm raster.

Bodem gesloten.

Montageplaat op de achterwand max. 10 mm in diepte verstelbaar, gezette montageplaat vast gepositioneerd.

Wandbevestiging: Achterwand met 4 gaten Ø 9 mm voor montage aan de wandbevestigingsbeugels, met schroeven gesloten.

Technische gegevens

Artikelnummer: 3351-6060-20-16
Type: met montageplaat
Materiaal: Roestvast staal
Breedte: 600 mm
Hoogte: 600 mm
Diepte: 200 mm
Gewicht: 22 kg
Met montageplaat: 0331-6060-00-13
Plaatdikte: Corpus: 1,5 mm
Deur: 1,5 mm
Maximale inbouwdiepte: van T-16 en T-24 mm bij gezette montageplaat (20 mm)
Aardaansluiting: volgens DIN EN 61439-1
Oppervlakte: buitenzijde geborsteld
Sluiting: compleet roestvast staal
Montageplaat: verzinkt, 2 mm, behuizing breedte/hoogte 600 x 600 mm 2,5 mm, hoogte 801 mm gezet 20 mm
Constructief ontworpen overeenkomstig: IP54

Tip

Sluiting middels compactgreep 3070-0908-00-01 (profiel halfcilinder). Andere modificaties op aanvraag.

Behuizing indien nodig met montageplaat (apart geleverd) en bevestigingsonderdelen, bevestigingsset voor aarding en 1 sleutel.

0331-6060-00-13

Montageplaat

Passend voor breedte

600 mm

Passend voor hoogte

600 mm

Verdere informatie

0331-6060-00-03

Montageplaat geponst

Passend voor breedte

600 mm

Passend voor hoogte

600 mm

Verdere informatie

Grootte

DIN A 4

Verdere informatie

3080-9112-25-00

Tekeninghouder zelfklevend

Grootte

DIN A 5

Verdere informatie

Montagehandleidingen:

Montage- und Bedienungsanleitung Wandgehäuse Serie 33 3331-0000-00-77 - MA

CAD-gegevens en andere weergaven.:

Save as PDF Direct request

EMV-behuizingen, Roestvast staal

Wandbehuizing 1-deur.
Naar keuze met of zonder montageplaat.
Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.
Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.
Deur met EMC/IP speciale afdichting, rechts scharnierend.
Verdekte scharnieren, van staal respectievelijk roestvast staal, openingshoek 180°.
Sluiting: tot H-400 mm met 1 knevelsluiting, tot H-401 mm met 2 knevelsluitingen, tot H-801 mm met 3-punts sluiting,…


3351-2030-12-06	200 mm	300 mm	125 mm	zonder montageplaat
3351-2030-12-16	200 mm	300 mm	125 mm	met montageplaat
3351-3040-15-06	300 mm	400 mm	150 mm	zonder montageplaat
3351-3040-15-16	300 mm	400 mm	150 mm	met montageplaat
3351-4040-20-06	400 mm	400 mm	200 mm	zonder montageplaat
3351-4040-20-16	400 mm	400 mm	200 mm	met montageplaat
3351-4060-20-06	400 mm	600 mm	200 mm	zonder montageplaat
3351-4060-20-16	400 mm	600 mm	200 mm	met montageplaat
3351-6060-20-06	600 mm	600 mm	200 mm	zonder montageplaat
3351-6080-20-06	600 mm	800 mm	200 mm	zonder montageplaat
3351-6080-20-16	600 mm	800 mm	200 mm	met montageplaat
3351-8080-20-06	800 mm	800 mm	200 mm	zonder montageplaat
3351-8080-20-16	800 mm	800 mm	200 mm	met montageplaat
3351-6060-30-06	600 mm	600 mm	300 mm	zonder montageplaat
3351-6060-30-16	600 mm	600 mm	300 mm	met montageplaat
3351-6080-30-06	600 mm	800 mm	300 mm	zonder montageplaat
3351-6080-30-16	600 mm	800 mm	300 mm	met montageplaat
3351-8080-30-06	800 mm	800 mm	300 mm	zonder montageplaat
3351-8080-30-16	800 mm	800 mm	300 mm	met montageplaat
3351-8010-30-06	800 mm	1000 mm	300 mm	zonder montageplaat
3351-8010-30-16	800 mm	1000 mm	300 mm	met montageplaat
3351-6060-35-06	600 mm	600 mm	350 mm	zonder montageplaat
3351-6060-35-16	600 mm	600 mm	350 mm	met montageplaat
3351-6080-35-06	600 mm	800 mm	350 mm	zonder montageplaat
3351-6080-35-16	600 mm	800 mm	350 mm	met montageplaat
3351-8080-35-06	800 mm	800 mm	350 mm	zonder montageplaat
3351-8080-35-16	800 mm	800 mm	350 mm	met montageplaat
3351-1112-35-06	1000 mm	1200 mm	350 mm	zonder montageplaat
3351-1112-35-16	1000 mm	1200 mm	350 mm	met montageplaat
3351-6060-40-06	600 mm	600 mm	400 mm	zonder montageplaat
3351-6060-40-16	600 mm	600 mm	400 mm	met montageplaat
3351-6080-40-06	600 mm	800 mm	400 mm	zonder montageplaat
3351-6080-40-16	600 mm	800 mm	400 mm	met montageplaat
3351-8080-40-06	800 mm	800 mm	400 mm	zonder montageplaat
3351-8080-40-16	800 mm	800 mm	400 mm	met montageplaat
3351-8010-40-06	800 mm	1000 mm	400 mm	zonder montageplaat
3351-8010-40-16	800 mm	1000 mm	400 mm	met montageplaat
3351-1112-40-06	1000 mm	1200 mm	400 mm	zonder montageplaat
3351-1112-40-16	1000 mm	1200 mm	400 mm	met montageplaat
