3331-1014-40-07

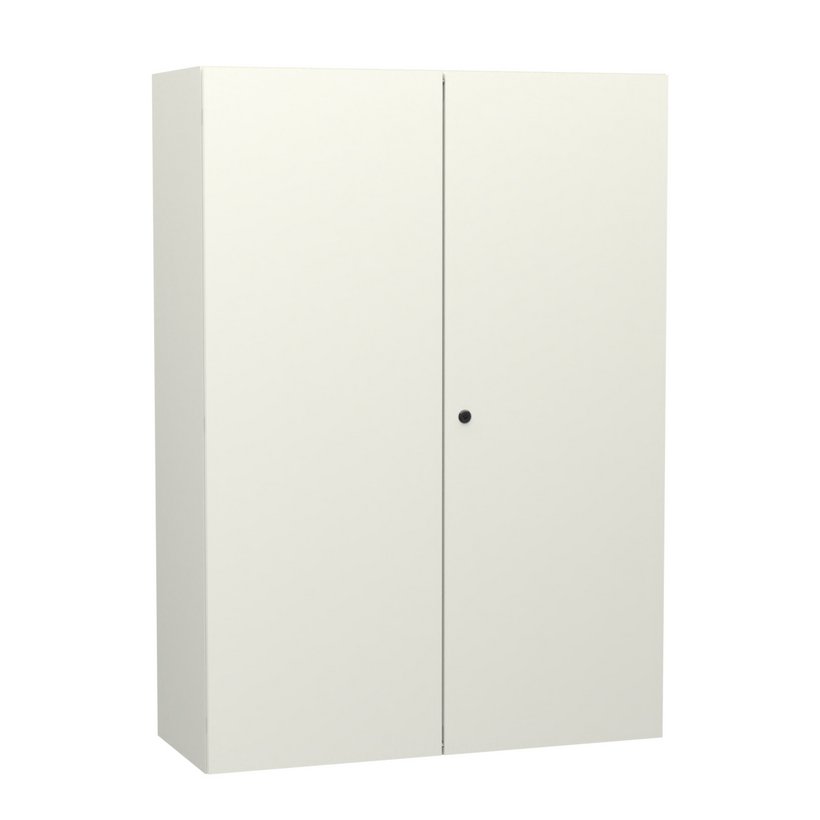

Wandbehuizing serie 33 plaatstaal, 2 deurs
- Bescherming IP55
- 180° verdekt scharnier
- stabiele rand 26,5 mm breed
- smalle deurspleet
- flexibel toebehoor
- Toelatingen: cULus
Productomschrijving
Wandbehuizing 2-deurs. Naar keuze met of zonder montageplaat.
Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.
Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.
Deur met naadloos geschuimde dichting, rechterdeur overlapt, draaien door middel van deurvleugel.
Verdekte scharnieren, van staal respectievelijk roestvast staal, Openingshoek 180°.
Sluiting: 3-punts sluiting, standaard-gebruik 3 mm dubbelbaard.
Deuren aan beide zijden met versterkingsprofiel met bevestigingsgaten Ø 4,2 mm in 25 mm raster.
Bodem met buitenliggende kabelinvoerplaat (en), gelijk met behuizing van plaatstaal (Grootte 1: LxB: 355x155 mm, bruikbare oppervlakte: 325x125 mm; Grootte 2: LxB: 555x155 mm, bruikbare oppervlakte: 525x125 mm). Montage door middel van gefu-schroeven M4 met Torx T20.
montageplaat op achterwand met bouten standaardlengte M8x30.
Wandbevestiging: achterwand met 4 gaten Ø 9 mm voor montage aan de wandbevestigingsbeugels.
Technische gegevens
-
Artikelnummer: 3331-1014-40-07
-
Type: zonder montageplaat
-
Materiaal: Plaatstaal
-
Breedte: 1000 mm
-
Hoogte: 1400 mm
-
Diepte: 400 mm
-
Gewicht: 68.8 kg
-
Aantal kabelinvoerplaten: 2
-
Afmeting kabelinvoerplaat: Grootte 1
-
Plaatdikte: Corpus: 1,5 mm
Deur: 2 mm -
Maximale inbouwdiepte: van T-24 mm
-
Aardaansluiting: volgens DIN EN 61439-1
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Sluiting: Kunststof behuizing, sluitbouten: GDZn zwart, sluittong: verzinkt
-
Toelating: cULus
-
Beschermingsklasse: IP55
Type 1, 2, 5, 12
Tip
- Sluiting middels compactgreep voor profiel halfcilinder of andere modificaties op aanvraag.
- Voor alle vermelde UL type ratings geldt: vanaf een hoogte van 1200 mm. is de, volgens toebehoor, passende of de in leveromvang inbegrepen montageplaat te monteren.
- Behuizing indien nodig met montageplaat (apart geleverd) en bevestigingsset voor beschermde geleideaansluiting en een sleutel.
- Met kabelinvoerplaaten
