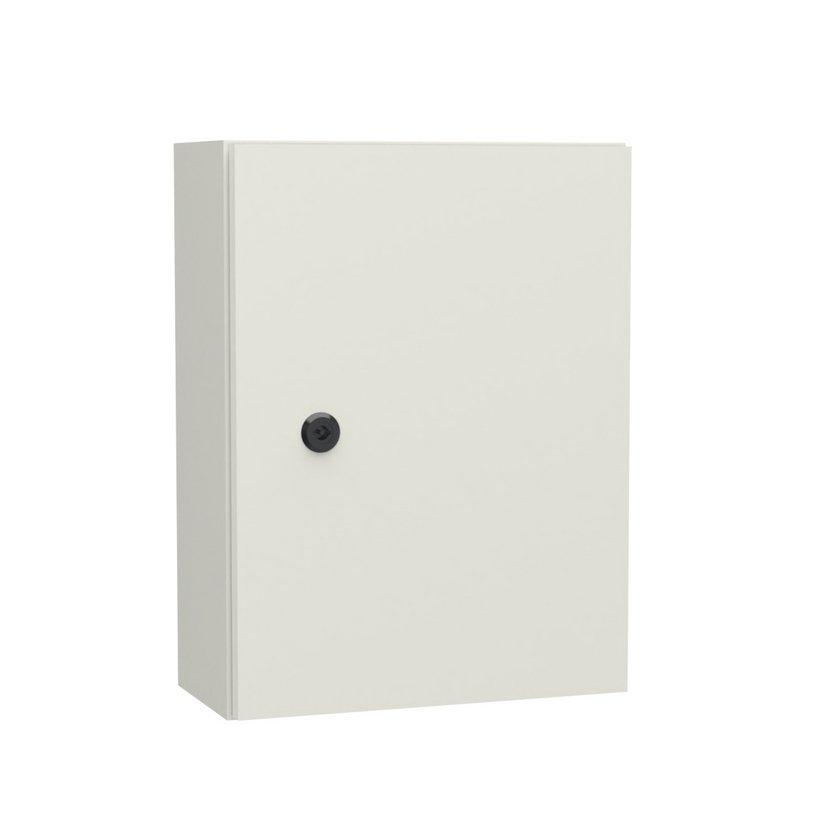

Wandbehuizing serie 33 plaatstaal, 1 deur

Bescherming IP66
180° verdekt scharnier
stabiele rand 26,5 mm breed
smalle deurspleet
Scharnierzijde kan worden gewijzigd zonder te boren.
grote effectieve diepte max. T-16 mm
flexible toebehoor
Toelatingen: cULus

Productomschrijving

Wandbehuizing 1-deurs. Naar keuze met of zonder montageplaat.

Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.

Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.

Deur met naadloos geschuimde dichting, rechts scharnieren, scharnierzijde wisselbaar.

Verdekte scharnieren, van staal respectievelijk roestvast staal, Openingshoek 180°.

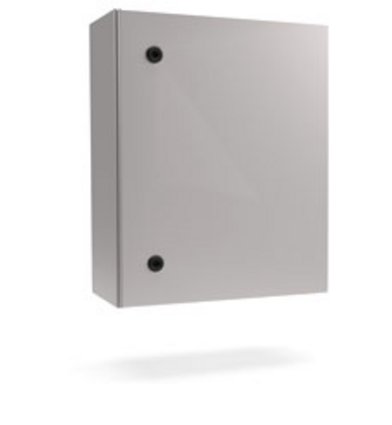

Sluiting: bij H-400 mm met 1 sluiting, vanaf H-401 mm met 2 sluitingen, vanaf H-801 mm met 3-punts sluiting, standaard-gebruik 3 mm dubbelbaard.

Deuren met een hoogte van 400 mm aan beide zijden met versterkingsprofiel met bevestigingsgaten Ø 4,2 mm in 25 mm raster.

Bodem met een breedte van 400 mm en een diepte van 200 mm met buitenliggende kabelinvoerplaat (en), gelijk met behuizing van plaatstaal (Grootte 1: LxB: 355x155 mm, bruikbare oppervlakte: 325x125 mm; Grootte 2: LxB: 555x155 mm, bruikbare oppervlakte: 525x125 mm). Montage door middel van gefu-schroeven M4 met Torx T20.

Montageplaat op achterwand met bouten standaardlengte M8x30, max. 10 mm in diepte verstelbbar. Gezette montageplaat vast gepositioneerd.

Wandbevestiging: achterwand met 4 gaten Ø 9 mm voor montage aan de wandbevestigingsbeugels.

Technische gegevens

Artikelnummer: 3331-2030-12-07
Type: zonder montageplaat
Materiaal: Plaatstaal
Breedte: 200 mm
Hoogte: 300 mm
Diepte: 125 mm
Gewicht: 3.44 kg
Plaatdikte: Corpus: 1,35 mm
Deur: 1,35 mm
Maximale inbouwdiepte: van T-16 en T-24 mm bij gezette montageplaat (20 mm)
Aardaansluiting: volgens DIN EN 61439-1
Oppervlakte: poedercoat RAL 7035 structuur
Sluiting: Kunststof behuizing, sluitbouten: GDZn zwart, sluittong: verzinkt
Toelating: cULus
Beschermingsklasse: IP66
Type 1, 2, 5, 12, 4; optioneel type 3, 3R

Tip

Sluiting middels compactgreep 3070-0908-00-01 (profiel halfcilinder). Andere modificaties op aanvraag.

Behuizing indien nodig met montageplaat (apart geleverd) en bevestigingsset voor beschermde geleideaansluiting en een sleutel.
Afhankelijk van afmeting – met kabelinvoerplaat(en)

3331-2030-00-97

Enkele vervangingsdeur serie 33 plaatstaal

Passend voor breedte

200 mm

Passend voor hoogte

300 mm

Materiaal

Plaatstaal

Varianten

Enkele scharnierdeur

Verdere informatie

0331-2030-00-13

Montageplaat

Passend voor breedte

200 mm

Passend voor hoogte

300 mm

Verdere informatie

Montagehandleidingen:

Montage- und Bedienungsanleitung Wandgehäuse Serie 33 3331-0000-00-77 - MA

CAD-gegevens en andere weergaven.:

Save as PDF Direct request

Wandbehuizing serie 33 plaatstaal, 1 deur

Wandbehuizing 1-deurs. Naar keuze met of zonder montageplaat.
Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.
Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.
Deur met naadloos geschuimde dichting, rechts scharnieren, scharnierzijde wisselbaar.
Verdekte scharnieren, van staal respectievelijk roestvast staal, Openingshoek 180°.
Sluiting: bij H-400 mm met 1 sluiting, vanaf H-401 mm met 2 sluitingen, vanaf H-801 mm met…


3331-2030-12-17	200 mm	300 mm	125 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3040-15-07	300 mm	400 mm	150 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3040-15-17	300 mm	400 mm	150 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-15-07	300 mm	450 mm	150 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-15-17	300 mm	450 mm	150 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-15-07	400 mm	600 mm	150 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-15-17	400 mm	600 mm	150 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3030-20-07	300 mm	300 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3030-20-17	300 mm	300 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-20-07	300 mm	450 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-3045-20-17	300 mm	450 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4040-20-07	400 mm	400 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4040-20-17	400 mm	400 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4050-20-07	400 mm	500 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4050-20-17	400 mm	500 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-20-07	400 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-20-17	400 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4530-20-07	450 mm	300 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4530-20-17	450 mm	300 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-20-07	500 mm	500 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-20-17	500 mm	500 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5060-20-07	500 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5060-20-17	500 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5080-20-07	500 mm	800 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5080-20-17	500 mm	800 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-20-07	600 mm	400 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-20-17	600 mm	400 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-20-07	600 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-20-17	600 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6070-20-07	600 mm	700 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6070-20-17	600 mm	700 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-20-07	600 mm	800 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-20-17	600 mm	800 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-20-07	800 mm	600 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-20-17	800 mm	600 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-20-07	800 mm	800 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-20-17	800 mm	800 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-20-07	800 mm	1000 mm	200 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-20-17	800 mm	1000 mm	200 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-30-07	400 mm	600 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-4060-30-17	400 mm	600 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-30-07	500 mm	500 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-5050-30-17	500 mm	500 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-30-07	600 mm	800 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-30-17	600 mm	800 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-30-07	600 mm	1200 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-30-07	600 mm	600 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-30-17	600 mm	600 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-30-17	600 mm	1200 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-30-07	800 mm	600 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8060-30-17	800 mm	600 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-30-07	800 mm	800 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-30-17	800 mm	800 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-30-07	800 mm	1000 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-30-17	800 mm	1000 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-30-07	800 mm	1200 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-30-17	800 mm	1200 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9191-30-07	915 mm	915 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9191-30-17	915 mm	915 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9110-30-07	915 mm	1070 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9110-30-17	915 mm	1070 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-30-07	915 mm	1200 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-30-17	915 mm	1200 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9115-30-07	915 mm	1525 mm	300 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9115-30-17	915 mm	1525 mm	300 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-35-07	600 mm	400 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6040-35-17	600 mm	400 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-35-07	600 mm	600 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-35-17	600 mm	600 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-35-07	600 mm	1000 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-35-17	600 mm	1000 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-35-07	600 mm	1200 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-35-17	600 mm	1200 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-35-07	800 mm	1000 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-35-17	800 mm	1000 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-35-07	1000 mm	1200 mm	350 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-35-17	1000 mm	1200 mm	350 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-40-07	600 mm	600 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6060-40-17	600 mm	600 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-40-07	600 mm	800 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6080-40-17	600 mm	800 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-40-07	600 mm	1000 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6010-40-17	600 mm	1000 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-40-07	600 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-6012-40-17	600 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-7691-40-07	760 mm	915 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-7691-40-17	760 mm	915 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-40-07	800 mm	800 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8080-40-17	800 mm	800 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-40-07	800 mm	1000 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8010-40-17	800 mm	1000 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-40-07	800 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-8012-40-17	800 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-40-07	1000 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-1112-40-17	1000 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-40-07	915 mm	1200 mm	400 mm	zonder montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
3331-9112-40-17	915 mm	1200 mm	400 mm	met montageplaat	IP66 Type 1, 2, 5, 12, 4; optioneel type 3, 3R	cULus
