1201-0106-25-00

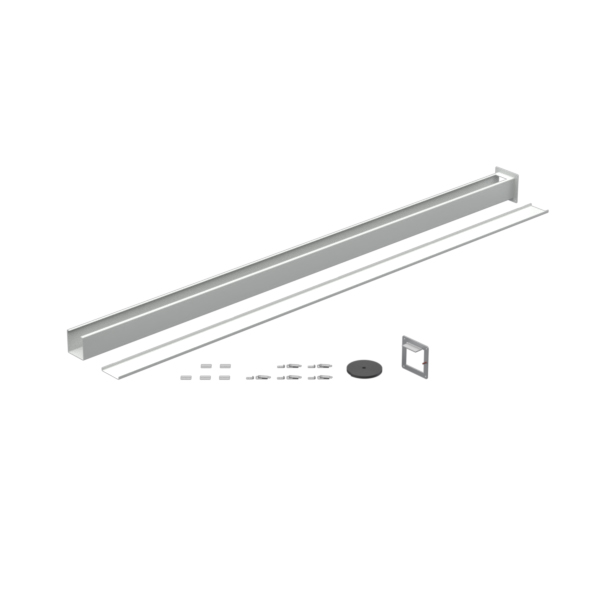

Kabelkanaal inkortbaar
- Zeer robuust
Productomschrijving
De 2,5 m lange en individueel inkortbare kabelkanaal heeft nu aan één zijde een gelaste flens. Zowel de andere flens, als ook de scharnieren en sluitingen (met haken) moeten ter plekke worden gelast.
Met behulp van de sluitingen laat het kabelkanaal zich goed sluiten.
Potentiaal vereffening door schroeven en / of kabels voor aardingskabel (zie toebehoor).
Technische gegevens
-
Artikelnummer: 1201-0106-25-00
-
Type: Kabelkanaal 1201
-
Doorsnede: 60 x 60 mm
-
Lengte: 2500 mm
-
Materiaal: Plaatstaal
-
Oppervlakte: Poedercoat RAL 7035, glad, zijdeglans
-
Plaatdikte: Kanaal: 1,5 mm
Flens: 3 mm -
Gewicht: 8.4 kg
-
Aardaansluiting: volgens DIN EN 61439-1
Tip
- Flensverbindingen met flensrubber afdichten.
- 1 st. kabelkanaal met deksel
- 1 st. flens
- 5 scharnieren
- 5 sluitingen en 5 haken
- 1 flensdichting voor deksel apart meegeleverd
1201-0106-00-06
Flensrubber voor serie 1201
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
NBR
Oppervlakte
zwart
1201-0510-01-00
Reduceerflens
Type
Kabelkanaal 1201
Doorsnede
van 100 x 100 mm aan 60 x 60 mm
Toelating
UL
Materiaal
Plaatstaal
1201-1106-01-50
Balg
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
Balg: Zacht PVC, zwart
Flens: Plaatstaal, poedercoat RAL 7035 glad, zijdeglans
Flens: Plaatstaal, poedercoat RAL 7035 glad, zijdeglans
1201-1206-03-50
Telescoopstuk
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Afmeting
Lengte: 47 mm - 300 mm
Materiaal
Plaatstaal
1201-0106-00-02
Eindstuk
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
Plaatstaal
Oppervlakte
Poedercoat RAL 7035, glad, zijdeglans
1201-0106-00-22
Eindplaat
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
Plaatstaal
Oppervlakte
Poedercoat RAL 7035, glad, zijdeglans
1201-1406-01-00
Montagebeugel
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
Plaatstaal
Oppervlakte
Poedercoat RAL 7035, glad, zijdeglans
1201-0106-00-05
Flens
Type
Kabelkanaal 1201
Doorsnede
60 x 60 mm
Materiaal
Plaatstaal
Oppervlakte
blank, ingevet
1201-0350-00-00
Sluiting met haak
Type
Kabelkanaal 1201
Materiaal
Plaatstaal
Oppervlakte
ruw
Plaatdikte
1 mm
3080-0102-18-20
Dichting voor serie 1201
Type
Kabelkanaal 1201
Afmeting
Breedte: 11 mm
Hoogte: 4 mm
Hoogte: 4 mm
Toelating
UL Type 12, 3R
