1204-0003-10-00

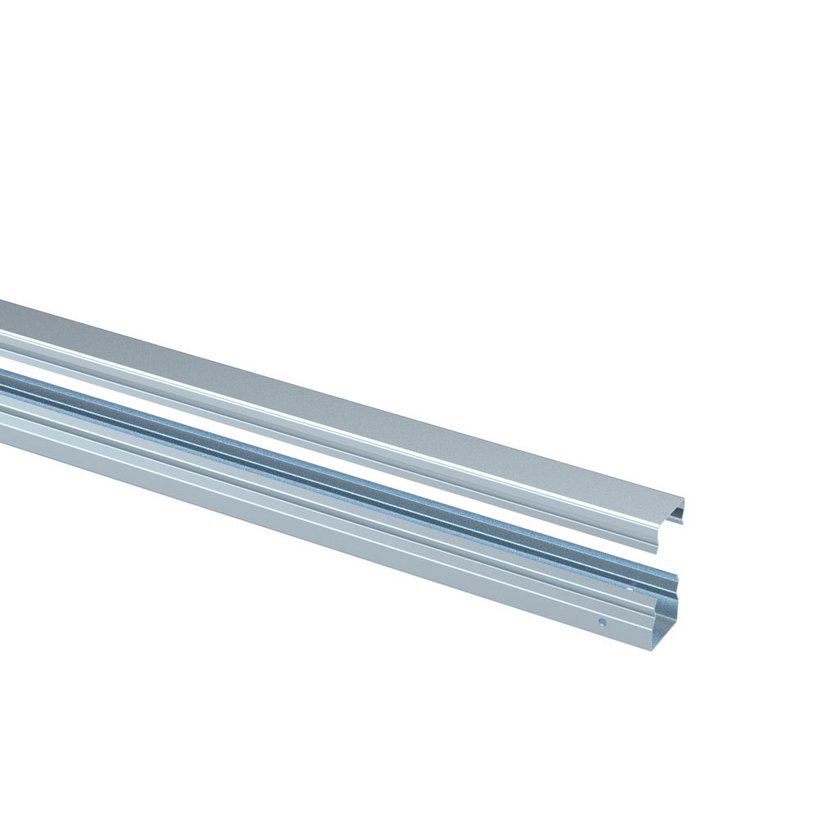

Kabelkanaal
- Doorgaand inlegbaar.
- Hoogste flexibiliteit middels doordachte accessoires.
Productomschrijving
De opklikbare deksels van de kanalen nemen weinig ruimte in beslag bij het afnemen. Het kan na de installatie, indien nodig, met schroeven vastgezet worden.
Door de afgeschuinde kanaal einden is een doorgaande inlegbaarheid gegarandeerd.
De kanaal einden hebben gaten voor de bevestigingsschroeven van de verbindings-U of verbindingshoek.
Technische gegevens
-
Artikelnummer: 1204-0003-10-00
-
Type: Kabelkanaal 1204
-
Doorsnede: 30 x 30 mm
-
Lengte: 1000 mm
-
Beschermingsklasse: IP2X
-
Materiaal: Plaatstaal
-
Oppervlakte: elektrolytisch verzinkt
-
Materiaaldikte: 1,5 mm
-
Gewicht: 1.1 kg
Tip
- Het maken van tussenlengten gebeurt door inkorten met decoupeer- of bandzaag en aansluitend het ponsen van de verbindingsgaten met een universeel inzetbare pons tang 1204-1301-06-00.
- De verbinding met andere vormdelen gaat door middel van een verbindings-U of verbindingshoek.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
- 1 kabelkanaal met deksel.

1204-0706-03-00
Reduceerstuk
Type
Kabelkanaal 1204
Doorsnede
van 60 x 60 mm aan 30 x 30 mm
Longueur
115 mm
Materiaal
Plaatstaal

1204-0203-00-00
Eindstuk
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Longueur
42 mm
Materiaal
Plaatstaal


1204-0803-12-03
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Legrichting
horizontaal
Uitvoering
Met gat

1204-0803-13-03
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Hoek
90°
Legrichting
horizontaal links, rechts
Uitvoering
Met gat

1204-0803-45-03
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Hoek
45°
Legrichting
horizontaal
Uitvoering
Met gat

1204-0803-61-03
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Hoek
90°
Legrichting
verticaal boven
Uitvoering
Met gat

1204-0803-67-03
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Hoek
90°
Legrichting
verticaal onder
Uitvoering
Met gat

1204-0803-90-03
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
30 x 30 mm
Hoek
90°
Legrichting
horizontaal
Uitvoering
Met gat
Montagehandleidingen:
CAD-data en andere visualisaties:
