1204-0006-05-00

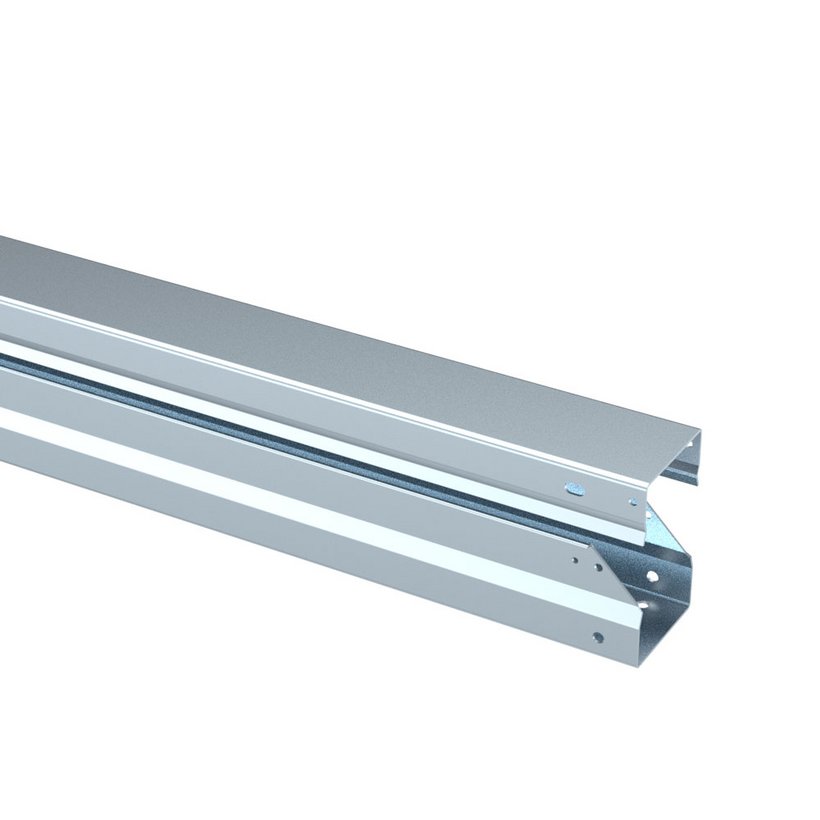

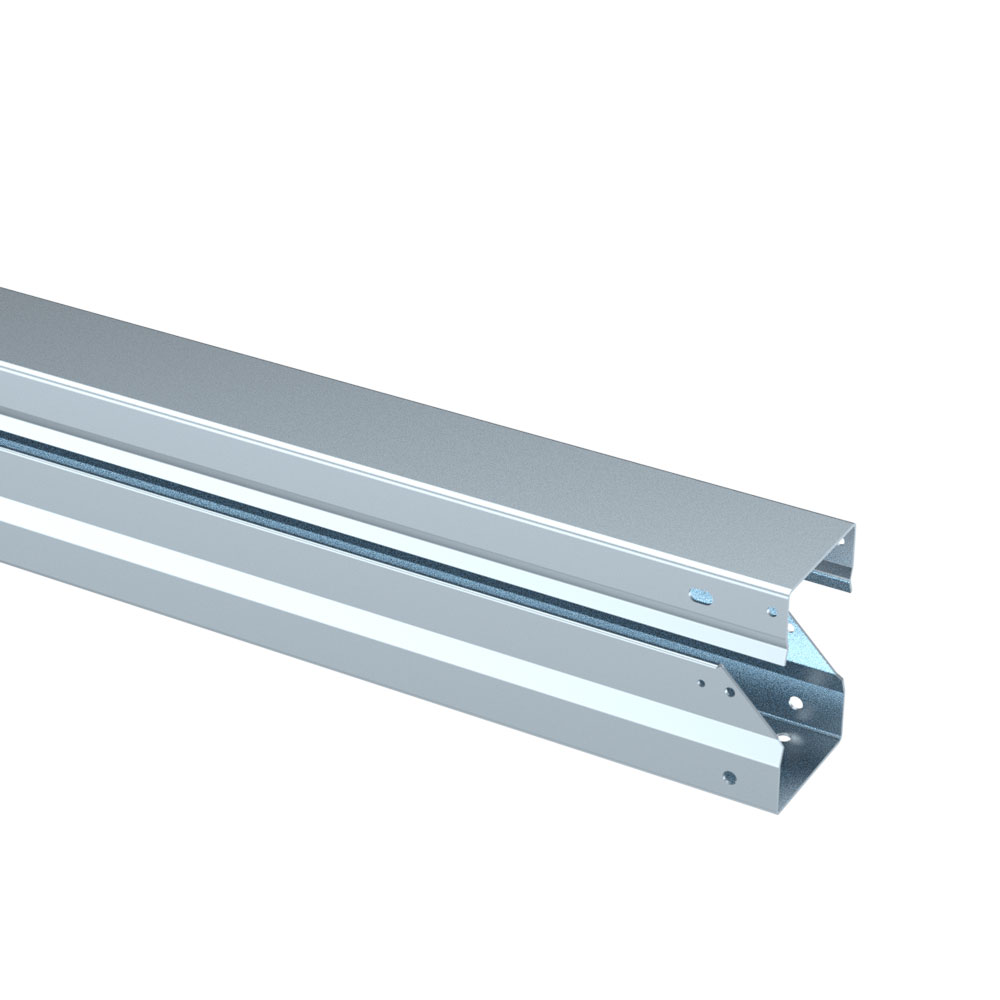

Kabelkanaal
- Doorgaand inlegbaar.
- Hoogste flexibiliteit middels doordachte accessoires.
Productomschrijving
De opklikbare deksels van de kanalen nemen weinig ruimte in beslag bij het afnemen. Het kan na de installatie, indien nodig, met schroeven vastgezet worden.
Door de afgeschuinde kanaal einden is een doorgaande inlegbaarheid gegarandeerd.
De kanaal einden hebben gaten voor de bevestigingsschroeven van de verbindings-U of verbindingshoek.
Technische gegevens
-
Artikelnummer: 1204-0006-05-00
-
Type: Kabelkanaal 1204
-
Doorsnede: 60 x 60 mm
-
Lengte: 500 mm
-
Beschermingsklasse: IP2X
-
Materiaal: Plaatstaal
-
Oppervlakte: elektrolytisch verzinkt
-
Plaatdikte: 1,5 mm
-
Gewicht: 1.9 kg
Tip
- Het maken van tussenlengten gebeurt door inkorten met decoupeer- of bandzaag en aansluitend het ponsen van de verbindingsgaten met een universeel inzetbare pons tang 1204-1301-06-00.
- De verbinding met andere vormdelen gaat door middel van een verbindings-U of verbindingshoek.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
- 1 kabelkanaal met deksel.
1204-0406-00-00
T-Stuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
willekeurig
Materiaal
Plaatstaal
1204-0306-13-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
45°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0306-90-00
Hoekstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Legrichting
horizontaal
Materiaal
Plaatstaal
1204-0706-03-00
Reduceerstuk
Type
Kabelkanaal 1204
Doorsnede
van 60 x 60 mm aan 30 x 30 mm
Longueur
115 mm
Materiaal
Plaatstaal
1204-0710-06-00
Reduceerstuk
Type
Kabelkanaal 1204
Doorsnede
van 100 x 100 mm aan 60 x 60 mm
Longueur
150 mm
Materiaal
Plaatstaal
1204-1006-03-00
Telescoopstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Afmeting
Lengte: 75 mm - 450 mm
Materiaal
Plaatstaal
1204-0206-00-00
Eindstuk
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Longueur
42 mm
Materiaal
Plaatstaal
1204-0106-10-00
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Legrichting
horizontaal
Uitvoering
Met gat
1204-0106-10-01
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Legrichting
horizontaal
Uitvoering
Met schroefdraad
1204-0106-30-01
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Uitvoering
Met schroefdraad
1204-0106-40-00
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
45°
Uitvoering
Met gat
1204-0106-41-00
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
45°
Uitvoering
Met schroefdraad
1204-0106-50-90
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Uitvoering
Met gat
1204-0106-51-90
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
90°
Uitvoering
Met schroefdraad
1204-0106-60-00
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
22,5°
Uitvoering
Met gat
1204-0106-61-00
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
60 x 60 mm
Hoek
22,5°
Uitvoering
Met schroefdraad
Montagehandleidingen:
CAD-gegevens en andere weergaven.:
