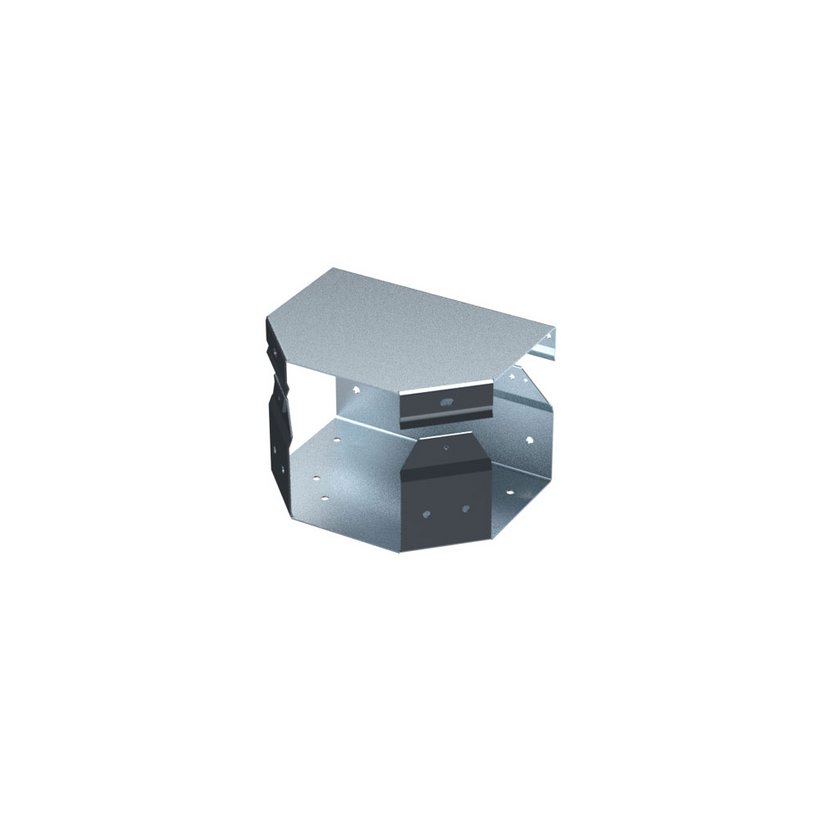

1204-0410-00-00
T-Stuk
Technische gegevens
-
Artikelnummer: 1204-0410-00-00
-
Type: Kabelkanaal 1204
-
Doorsnede: 100 x 100 mm
-
Hoek: 90°
-
Legrichting: willekeurig
-
Beschermingsklasse: IP2X
-
Materiaal: Plaatstaal
-
Oppervlakte: elektrolytisch verzinkt
-
Materiaaldikte: 1,5 mm
-
Gewicht: 1.2 kg
Tip
- Afhankelijk van het aantal graden en de uitvoering van het volgende aangesloten koppelstuk zijn bevestigingsbeugels met verschillende aantallen graden nodig.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.

1204-0710-06-00
Reduceerstuk
Type
Kabelkanaal 1204
Doorsnede
van 100 x 100 mm aan 60 x 60 mm
Longueur
150 mm
Materiaal
Plaatstaal

1204-0715-10-01
Reduceerstuk
Type
Kabelkanaal 1204
Doorsnede
van 150 x 150 mm aan 100 x 100 mm
Longueur
185 mm
Materiaal
Plaatstaal

1204-1010-03-00
Telescoopstuk
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Afmeting
Lengte: 75 mm - 450 mm
Materiaal
Plaatstaal

1204-0210-00-00
Eindstuk
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Longueur
42 mm
Materiaal
Plaatstaal


1204-0110-10-00
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Legrichting
horizontaal
Uitvoering
Met gat

1204-0110-10-01
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Legrichting
horizontaal
Uitvoering
Met schroefdraad

1204-0110-20-38
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Legrichting
horizontaal
Uitvoering
lang met gat

1204-0110-21-38
Verbindings-U
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Legrichting
horizontaal
Uitvoering
lang met schroefdraad


1204-0110-30-01
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Uitvoering
Met schroefdraad

1204-0110-40-35
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Hoek
45°
Uitvoering
Met gat

1204-0110-41-35
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Hoek
45°
Uitvoering
Met schroefdraad

1204-0110-50-90
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Hoek
90°
Uitvoering
Met gat

1204-0110-51-90
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Hoek
90°
Uitvoering
Met schroefdraad

1204-0110-60-57
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Hoek
22,5°
Uitvoering
Met gat

1204-0110-61-57
Verbindingshoek
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Hoek
22,5°
Uitvoering
Met schroefdraad

1204-0010-05-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Longueur
500 mm
Materiaal
Plaatstaal

1204-0010-10-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Longueur
1000 mm
Materiaal
Plaatstaal

1204-0010-20-00
Kabelkanaal
Type
Kabelkanaal 1204
Doorsnede
100 x 100 mm
Longueur
2000 mm
Materiaal
Plaatstaal
