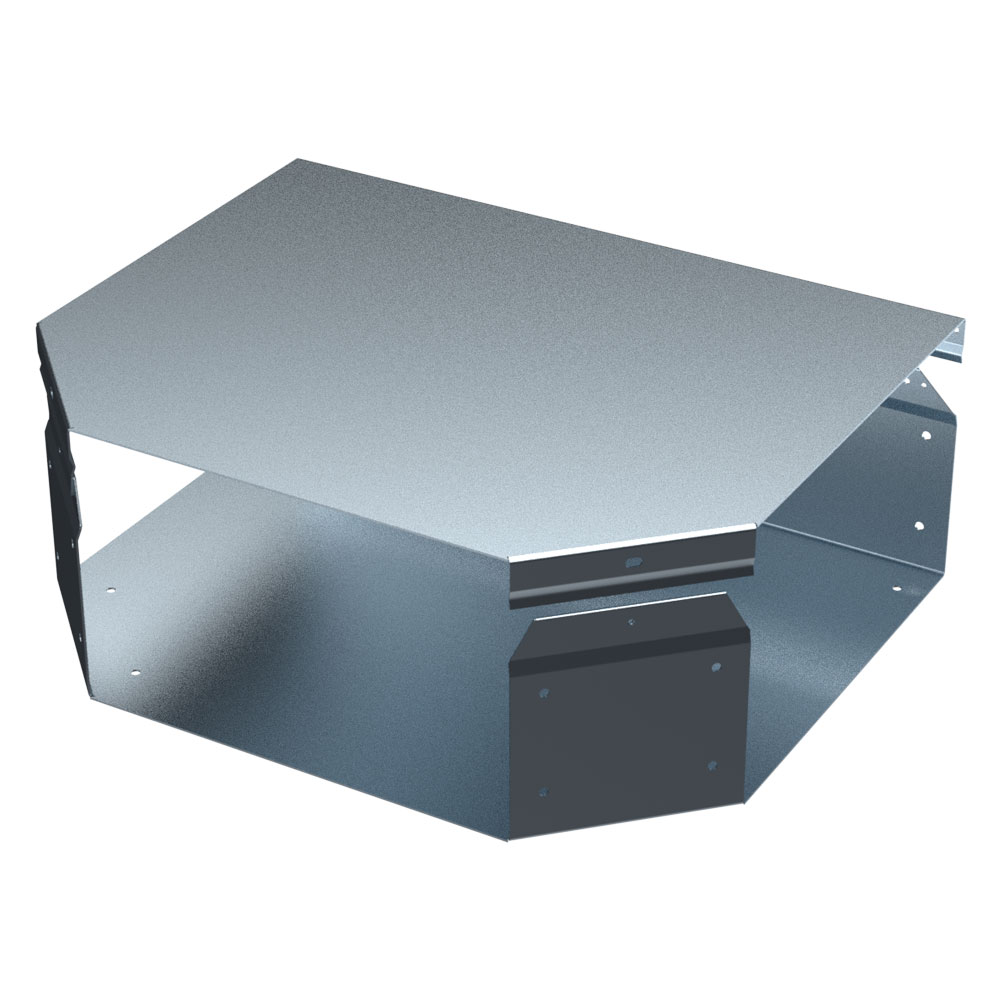

T-Stuk

1204-0430-00-00

T-Stuk

Technische gegevens

  • Artikelnummer: 1204-0430-00-00
  • Type: Kabelkanaal 1204
  • Hoek: 90°
  • Legrichting: willekeurig
  • Beschermingsklasse: IP2X
  • Materiaal: Plaatstaal
  • Oppervlakte: elektrolytisch verzinkt
  • Materiaaldikte: 1,5 mm
  • Gewicht: 6.2 kg

Tip

  • Afhankelijk van het aantal graden en de uitvoering van het volgende aangesloten koppelstuk zijn bevestigingsbeugels met verschillende aantallen graden nodig.
  • Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
  • Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
Reduceerstuk
1204-0730-15-00
Reduceerstuk
Type
Kabelkanaal 1204
Doorsnede
van 300 x 150 mm aan 150 x 150 mm
Longueur
280 mm
Materiaal
Plaatstaal
Telescoopstuk
1204-1030-03-00
Telescoopstuk
Type
Kabelkanaal 1204
Afmeting
Lengte: 75 mm - 450 mm
Materiaal
Plaatstaal
Eindstuk
1204-0230-00-00
Eindstuk
Type
Kabelkanaal 1204
Longueur
42 mm
Materiaal
Plaatstaal
Aansluitflens
1204-0630-00-00
Aansluitflens
Type
Kabelkanaal 1204
Materiaal
Plaatstaal
Draaihoek
1204-1430-90-01
Draaihoek
Type
Kabelkanaal 1204
Hoek
90°
Legrichting
Uitgang rechtsachter
Materiaal
Plaatstaal
Draaihoek
1204-1430-90-02
Draaihoek
Type
Kabelkanaal 1204
Hoek
90°
Legrichting
Uitgang links achter
Materiaal
Plaatstaal
Draai T-stuk
1204-1530-00-00
Draai T-stuk
Type
Kabelkanaal 1204
Materiaal
Plaatstaal
Oppervlakte
elektrolytisch verzinkt
Verbindings-U
1204-0130-10-00
Verbindings-U
Type
Kabelkanaal 1204
Legrichting
horizontaal
Uitvoering
Met gat
Verbindings-U
1204-0130-10-01
Verbindings-U
Type
Kabelkanaal 1204
Legrichting
horizontaal
Uitvoering
Met schroefdraad
Verbindings-U
1204-0130-20-38
Verbindings-U
Type
Kabelkanaal 1204
Legrichting
horizontaal
Uitvoering
lang met gat
Verbindings-U
1204-0130-21-38
Verbindings-U
Type
Kabelkanaal 1204
Legrichting
horizontaal
Uitvoering
lang met schroefdraad
Kabelkanaal
1204-0030-05-00
Kabelkanaal
Type
Kabelkanaal 1204
Longueur
500 mm
Materiaal
Plaatstaal
Kabelkanaal
1204-0030-10-00
Kabelkanaal
Type
Kabelkanaal 1204
Longueur
1000 mm
Materiaal
Plaatstaal
Kabelkanaal
1204-0030-20-00
Kabelkanaal
Type
Kabelkanaal 1204
Longueur
2000 mm
Materiaal
Plaatstaal
