1207-1315-01-35

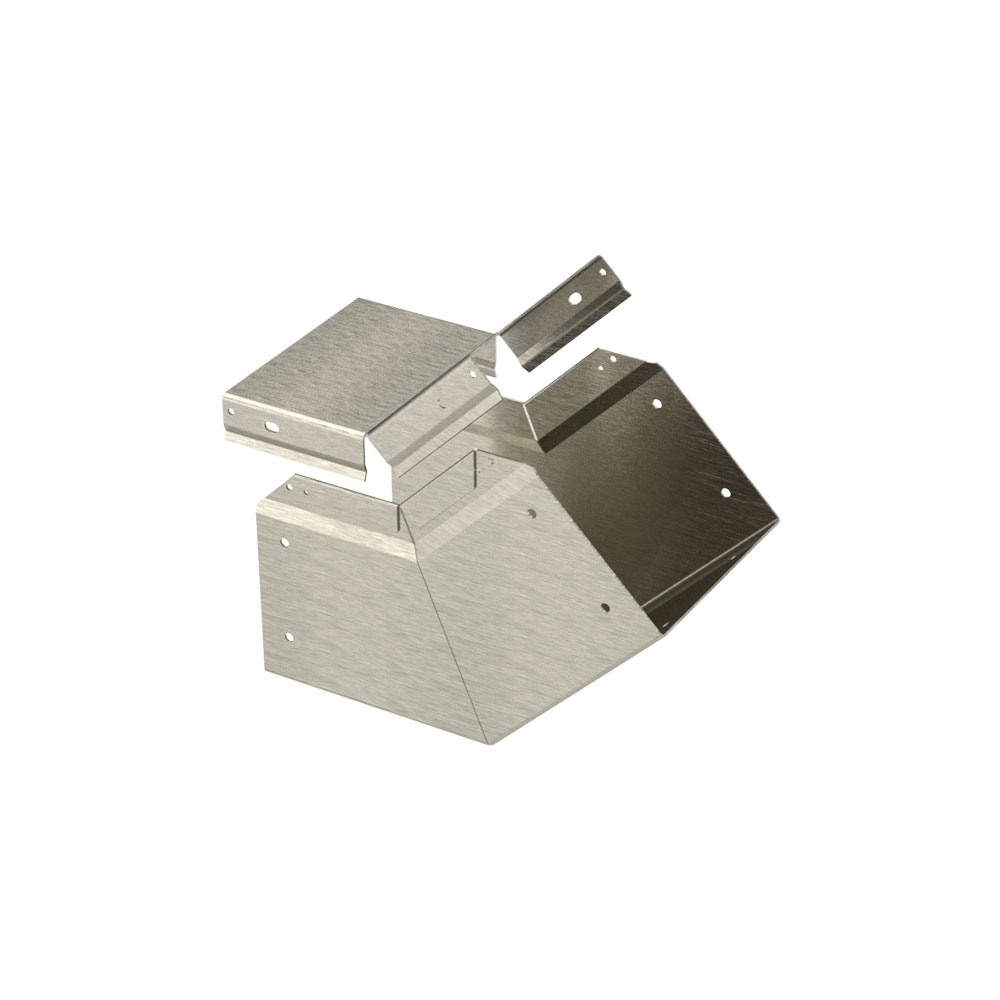

Hoekstuk
- Doorgaand inlegbaar
Productomschrijving
De opklikbare deksels van de kanalen nemen weinig ruimte in beslag bij het afnemen. Het kan na de installatie, indien nodig, met schroeven vastgezet worden.
Dit vormdeel heeft gaten voor de bevestigingsschroeven van de verbindingshoek.
Technische gegevens
-
Artikelnummer: 1207-1315-01-35
-
Type: Kabelkanaal 1207
-
Doorsnede: 150 x 150 mm
-
Hoek: 45°
-
Legrichting: verticaal boven
-
Beschermingsklasse: IP2X
-
Materiaal: Roestvast staal 1.4301
-
Oppervlakte: buitenzijde geborsteld
-
Materiaaldikte: 1,5 mm
Tip
- Om een verbinding te maken met een kabelkanaal of een ander koppelstuk zijn verbindings-U of verbindingshoeken nodig.
- Verbindings-U moeten worden gebruikt als het niet “om de hoek” gaat. Afhankelijk van het aantal graden van het hoekstuk en de uitvoering van het volgende aangesloten koppelstuk zijn bevestigingshoekstukken met verschillende aantallen graden nodig.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
- 1 hoekstuk met deksel

1207-0715-10-01
Reduceerstuk
Type
Kabelkanaal 1207
Doorsnede
van 150 x 150 mm aan 100 x 100 mm
Longueur
185 mm
Materiaal
Roestvast staal 1.4301

1207-0730-15-00
Reduceerstuk
Type
Kabelkanaal 1207
Doorsnede
van 300 x 150 mm aan 150 x 150 mm
Longueur
280 mm
Materiaal
Roestvast staal 1.4301

1207-1015-03-00
Telescoopstuk
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Materiaal
Roestvast staal 1.4301

1207-0215-00-00
Eindstuk
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Longueur
42 mm
Materiaal
Roestvast staal 1.4301

1207-0615-00-00
Aansluitflens
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Materiaal
Roestvast staal 1.4301

1207-0115-10-00
Verbindings-U
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Legrichting
horizontaal
Uitvoering
Met gat

1207-0115-10-01
Verbindings-U
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Legrichting
horizontaal
Uitvoering
Met schroefdraad

1207-0115-20-38
Verbindings-U
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Legrichting
horizontaal
Uitvoering
lang met gat

1207-0115-21-38
Verbindings-U
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Legrichting
horizontaal
Uitvoering
lang met schroefdraad


1207-0115-30-01
Verbindingshoek
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Uitvoering
Met schroefdraad

1207-0115-41-35
Verbindingshoek
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Hoek
45°
Uitvoering
Met schroefdraad

1207-0115-51-90
Verbindingshoek
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Hoek
22,5°
Uitvoering
Met schroefdraad

1207-0115-61-57
Verbindingshoek
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Hoek
22,5°
Uitvoering
Met schroefdraad

1207-0015-05-00
Kabelkanaal
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Longueur
500 mm
Materiaal
Roestvast staal 1.4301

1207-0015-10-00
Kabelkanaal
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Longueur
1000 mm
Materiaal
Roestvast staal 1.4301

1207-0015-20-00
Kabelkanaal
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Longueur
2000 mm
Materiaal
Roestvast staal 1.4301
Montagehandleidingen:
CAD-data en andere visualisaties:
