2010-7268-44-37

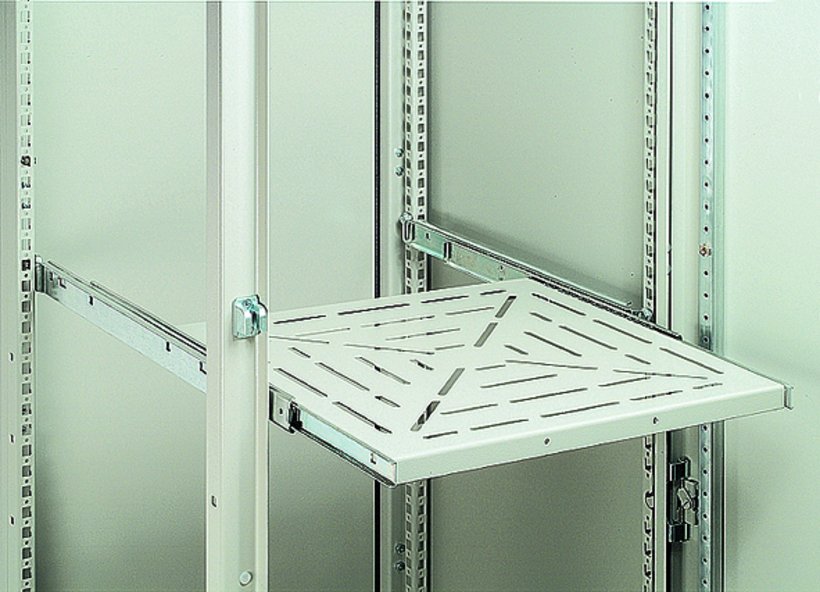

Legbord uitschuifbaar
- Voor de montage aan kast frame
- Vergrendelen in uitgeschoven positie
- Uitschuif lengte groter dan geleide
- lengte Uitneembaar
Productomschrijving
Telescooprails en legbord worden gemakkelijk door middel van fixeerpunten gemonteerd. Het sleufpatroon in de legborden voorkomt warmte ophoping.
Technische gegevens
-
Artikelnummer: 2010-7268-44-37
-
Afmeting: passend voor breedte : 600 mm passend voor diepte : 800 mm
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Materiaal: Plaatstaal
-
Maat gaten (a): 695 mm
-
Gewicht: 6 kg
-
Bouwhoogte: 38 mm
-
Laadvermogen: 50 kg
-
Uitschuiflengte: 480 mm
-
Materiaaldikte: 2 mm
Tip
- De verticale montagerails is alleen benodigd bij de montage in kasten H390
- Legbord met telescooprails en bevestigingsonderdelen.
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
