2010-7288-54-17
Legbord vast
- Voor de montage aan kast frame
Productomschrijving
Aardaansluiting volgens DIN EN 61439-1, kooimoeren met aardingspunt.

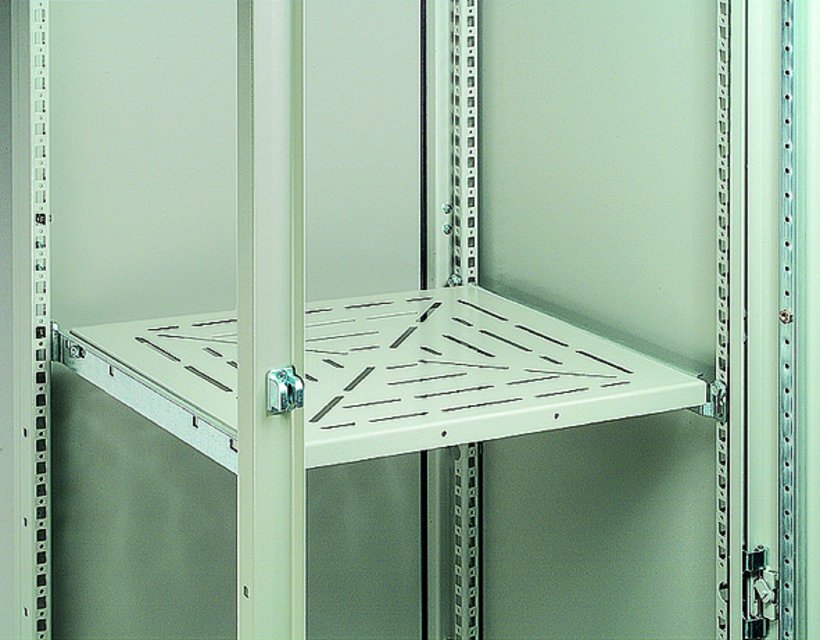

Legbord voor de montage aan kast frame. Door het gebruik van de volledige breedte van de kast wordt het een zeer groot oppervlak.
Montage door middel van voormontage van kooimoeren en schroeven. Daarna is het legbord gemakkelijk te bevestigen en fixeren.
Het sleufpatroon in de legborden voorkomt warmte ophoping.
Technische gegevens
-
Artikelnummer: 2010-7288-54-17
-
Afmeting: passend voor breedte : 800 mm passend voor diepte : 800 mm
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Materiaal: Plaatstaal
-
Maat gaten (a): 695 mm
-
Gewicht: 9 kg
-
Bouwhoogte: 25 mm
-
Stelvlak: X: 733 mm x Y: 544 mm
-
Belastbaarheid: 50 kg
-
Materiaaldikte: 2 mm
Tip
- Een extra inbouwrails is bij het onder een hoek plaatsen van een legbord benodigd.
- De verticale montagerails zijn alleen nodig bij de inbouw in kasten H370 en H390
- Legbord met bevestigingsonderdelen voor vaste inbouw
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
0395-8018-82-07
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
1800 mm
Diepte
800 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8018-82-17
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
1800 mm
Diepte
800 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8020-82-07
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
2000 mm
Diepte
800 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8020-82-17
Aanbouwkast plaatstaal H395, met aan voor- en achterzijde een enkele scharnierdeur
Breedte
800 mm
Hoogte
2000 mm
Diepte
800 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
