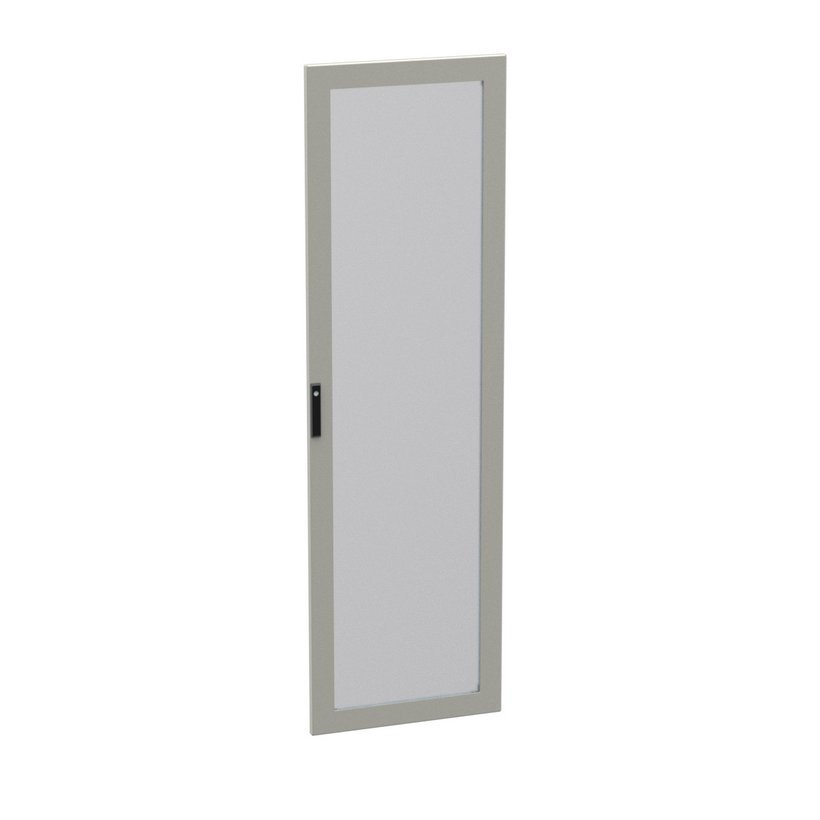

0396-0020-80-87
zichtdeur
- voor H390 en H395
- Standaard rechts scharnierend
- Verwisselbaar naar links scharnierend
Productomschrijving
Met het grootst mogelijke zichtvenster voor enkeldeurs kasten
Aarding door middel van een hoekverbinding, bv. bout schroef M8x10 of aan het versterkingsprofiel b.v. bevestigingsbout 0348-7500-05-12
Met naadloos geschuimde dichting
Openingshoek 120° kan naar 180° worden omgebouwd
Enkele scharnierdeur met deurlijstsluiting buiten de dichting
Sluiting standaard 3 mm dubbelbaard
Ingeschroefd versterkingsraam van stabiele vierkante buizen met bevestigingsgaten 4,5 mm. in 25 mm. raster
Technische gegevens
-
Artikelnummer: 0396-0020-80-87
-
Aardaansluiting: volgens DIN EN 61439-1
-
Afmeting: passend voor breedte : 800 mm passend voor hoogte : 2000 mm
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Materiaal: Plaatstaal
-
Viewing window: Makrolon 3 mm
-
Beschermingsklasse: overeenkomstig IP55
voldoet aan de technische eisen volgens type 12 -
Materiaaldikte: 2 mm
-
Zichtvlak (bs): 657 mm
-
Zichtvlak (hs): 1829 mm
Tip
- Bij bevestiging aan bestaande H390 en H395 kasten worden de scharnieren van de deur aan de voorzijde omgemonteerd. Wordt de achterwand van een H395 kast door een kijkdeur vervangen moeten 3 st. scharnieren 120° art.nr. 3080-7220-02-03 en een set stangvergrendeling art.nr. 3080-9208-14-04 worden besteld en gemonteerd. Het artikelnummer voor het passende 180° scharnier is te vinden in de bij de kast geleverde montagehandleiding 3080-7220-02-77-01 of bij de volgende downloads.
- 1 kijkdeur
0390-8020-40-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-8020-40-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-8020-50-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
500 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-8020-50-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
500 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-8020-60-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-8020-60-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8020-40-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8020-40-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8020-50-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
500 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8020-50-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
500 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8020-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8020-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2000 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8022-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2200 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8022-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
2200 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
Montagehandleidingen:
CAD-gegevens en andere weergaven.:
