0395-1120-60-17

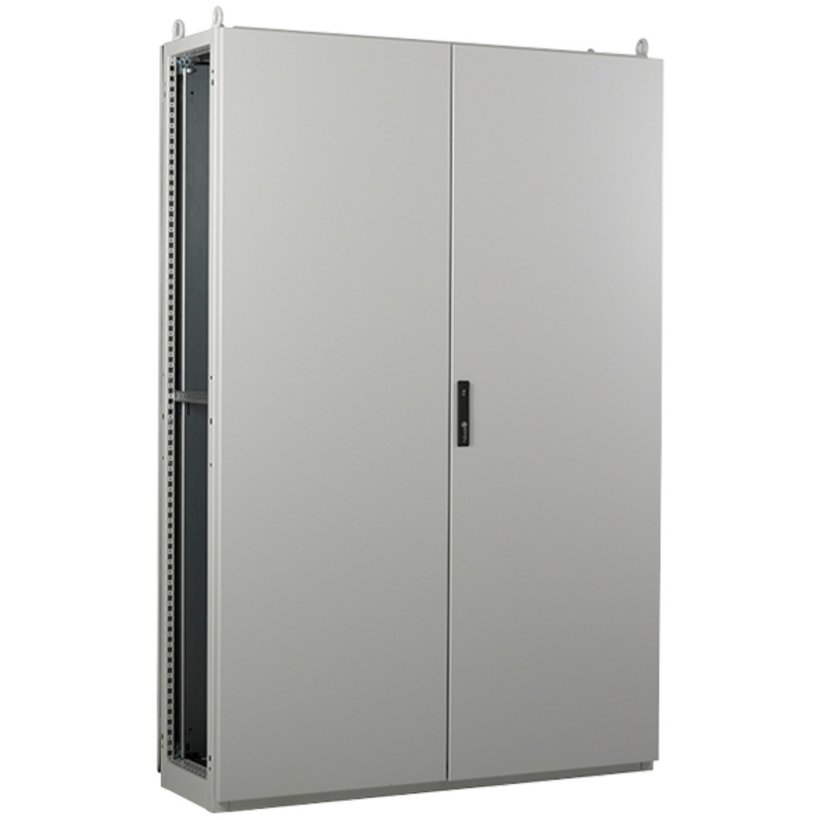

Aanbouwkast Plaatstaal H395, 2-deurs
- Plaatstaal
- Aanbouwkast
- Diepte-600 mm
- Beschermingsklasse IP, Nema en type: zie technische gegevens
- Moduliare uitbreiding mogelijk door systeemtoebehoor
Productomschrijving
Aanbouwkast met enkel- of dubbeldeurs. Verkrijgbaar met of zonder montageplaat.
Aardaansluiting volgens DIN EN 61439-1, bouten M8x20 op alle bewegende of afneembare onderdelen in het dak en de bodem, montageplaten en kabelinvoerplaten met gaten.
Gezette deurlijst voorkomt het binnen dringen van water en vuil bij het openen van de deur.
Deuren met naadloos opgeschuimde dichting, rechts of links scharnierend. Standaard rechts scharnierend.
Openingshoek 120° naar 180° om te bouwen.
Sluiting: enkeldeurs met deurlijstsluiting, overlappende deuren B-1200 mm met stangensluiting
Standaard sluiting 3 mm dubbelbaard. Met versterkingsprofiel van vierkantbuis met bevestigingsgaten 4,5 mm in 25 mm raster.
Afneembaar dak, met 4 hijsogen M12 volgens DIN 580
Bodem in driegedeelde, schuifbare kabelinvoerplaten bevestigingsgaten 10,6.
Montageplaat met C-kant diepte verstelbaar in 25 mm raster; eenvoudige montage door häwa vergrendelingsbeugels: doorgaand montageoppervlak in twee na achterste positie
Technische gegevens
-
Artikelnummer: 0395-1120-60-17
-
Aardaansluiting: volgens DIN EN 61439-1
-
Beschermingsklasse: IP55
Type 1, 12, 3R optioneel -
Materiaal: Plaatstaal
-
Toelating: cULus
-
Afmeting: Breedte : 1000 mm Hoogte : 2000 mm Diepte : 600 mm
-
Gewicht: 160 kg
-
kabinet soort: Aanbouwkast
-
Variant: met montageplaat
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Materiaaldikte: Deur: 2 mm
Dakversterking: 2 mm
Plaatdikte bodemprofiel: 2,5 mm
Frame/Corpus: 2 mm
Achterwand: 1,5 mm
Montageplaat: 3 mm
Tip
- Rückseite mit Scharniertür oder sonstige Modifikationen mit Lieferzeit. Preis auf Anfrage.
- Die Maße für Sockelbefestigung entnehmen Sie bitte den Sockel Zeichnungen.
- Durch Montage des RainKit (siehe Zubehör) wird zusätzlich UL Type 3R erreicht.
- 1 st. kast kpl. met voorzijde scharnierdeur, achterwand geschroefd, hijsogen, dakplaat, kabelinvoerplaten en 1 sleutel
2070-9102-34-00
Kooimoeren
Draad
M4
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-35-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-35-02
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-35-03
Kooimoeren
Draad
M5
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-36-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-45-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,9 - 1,9 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-45-01
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,5 - 2,0 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,9 - 1,9 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-01
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,5 - 2,0 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,8 - 2,9 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9202-35-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-35-02
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-35-03
Kooimoeren
Draad
M5
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-36-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9203-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,8 - 3,2 mm
Voor uitsparing grootte
12,3x12,3 mm
Variante
zonder aardingspunt
3080-7109-87-00
Deuropeningsbegrenzer voor H390/H395, H370/H375
Oppervlakte
verzinkt
Materiaal
Plaatstaal
Passend voor Type
H390/H395 en H370/H375 voor deurbreedte vanaf 500 mm.
3070-0907-92-01
Zwenkhevel afsluitbaar
Uitvoering
vierkante inbouwopening
gatafstand 100 mm
schild met haak
gatafstand 100 mm
schild met haak
Beschermingsklasse
IP65
Type
met häwa Logo
3070-0907-92-02
Zwenkhevel afsluitbaar
Uitvoering
vierkante inbouwopening
gatafstand 100 mm
schild met haak
gatafstand 100 mm
schild met haak
Beschermingsklasse
IP65
0396-7020-60-67
Zijwand voor H395
Passend voor hoogte
2000 mm
Passend voor diepte
600 mm
Materiaal
Plaatstaal
0396-1001-60-17
Sokkel 100 mm hoog voor kast H390, H395 en PC2096
Passend voor breedte
1000 mm
Passend voor diepte
600 mm
Materiaal
Plaatstaal
Sokkeldieptee
550 mm
0396.1002.60.17
Sokkel 200 mm hoog voor kast H390 und H395
Passend voor breedte
1000 mm
Passend voor diepte
600 mm
Materiaal
Plaatstaal
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Hoekdeel: 2,5 mm
Panelen en dwarsdelen: 1,5 mm
Sokkeldieptee
550 mm
0395-1020-00-97
Vervangingsdeur schakelkast H390/H0395 plaatstaal
Passend voor Breedte
1000 mm
Passend voor Hoogte
2000 mm
Materiaal
Plaatstaal
Type
Enkele scharnierdeur
0395-1020-05-97
Vervangingsdeur schakelkast H390/H0395 plaatstaal
Passend voor Breedte
1000 mm
Passend voor Hoogte
2000 mm
Materiaal
Plaatstaal
Type
Dubbele deurenset
