0390-6014-40-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
- Plaatstaal
- Staande kast
- Diepte-400 mm
- Beschermingsklasse IP en type: zie technische gegevens
- Moduliare uitbreiding mogelijk door systeemtoebehoor
Productomschrijving

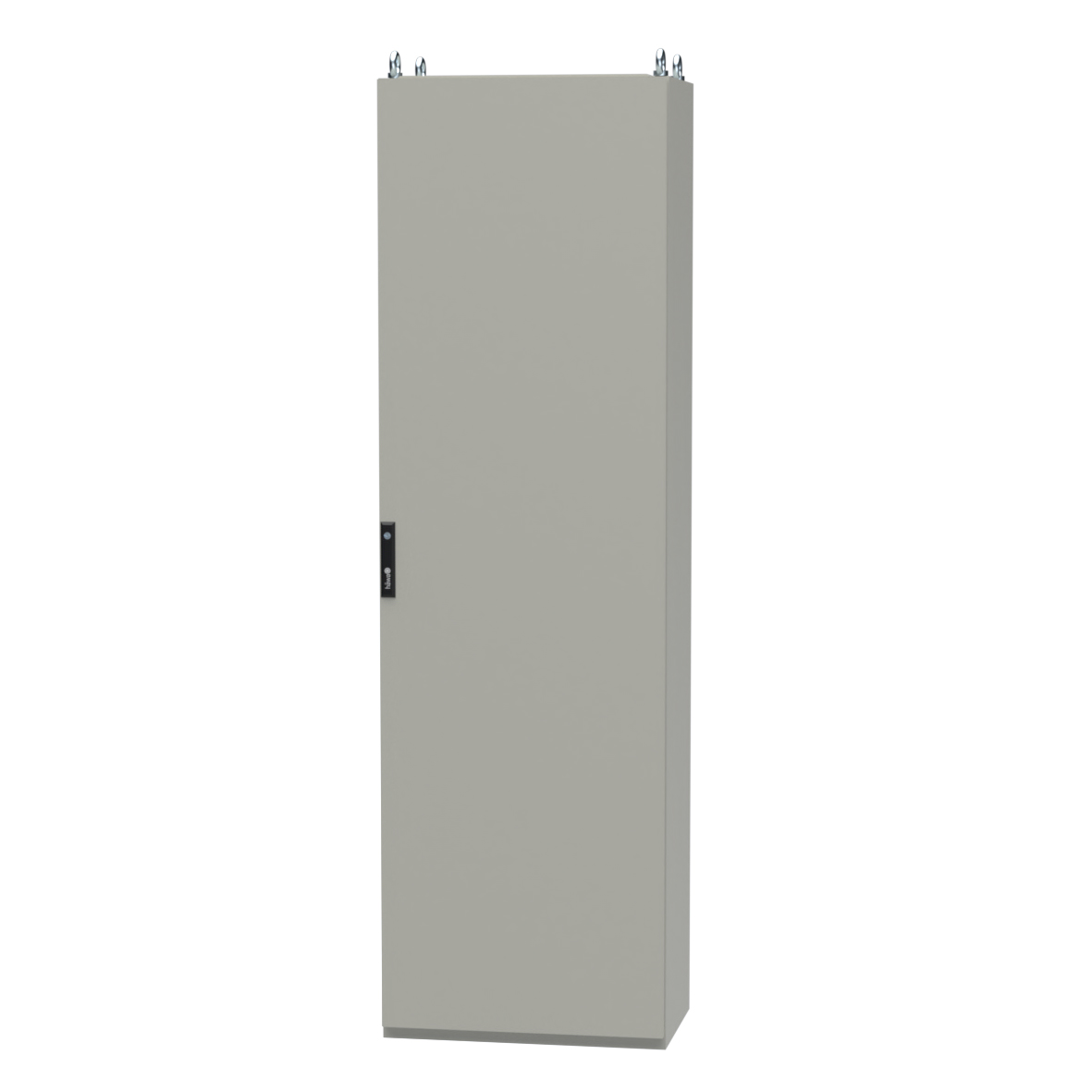

Vrijstaande kast, enkel- of dubbeldeurs. Verkrijgbaar met of zonder montageplaat. Optioneel met montagerails voor 100% gebruik van häwa accessoires.
Aardaansluiting volgens DIN EN 61439-1, bouten M8x20 op alle bewegende of afneembare onderdelen in het dak en de bodem, ook montageplaten en kabelinvoerplaten met gaten.
Gezette deurlijst voorkomt het binnen dringen van water en vuil bij het openen van de deur.
Deuren met naadloos opgeschuimde dichting, rechts of links scharnierend. Standaard rechts scharnierend.
Openingshoek 120° naar 180° om te bouwen.
Sluiting: enkeldeurs (ook B-1600/2000) met deurlijstsluiting, overlappende deuren B-1200 mm met stangensluiting
Standaard sluiting 3 mm dubbelbaard. Met versterkingsprofiel van vierkantbuis met bevestigingsgaten 4,5 mm in 25 mm raster.
Afneembaar dak, met 4 hijsogen M12 volgens DIN 580
Bodem in driegedeelde, tegen elkaar verschuifbare kabelinvoerplaten met bevestigingsgaten 10,6.
Montageplaat met C-kant diepte verstelbaar in 25 mm raster; eenvoudige montage door häwa vergrendelingsbeugels.
Technische gegevens
-
Artikelnummer: 0390-6014-40-17
-
Aardaansluiting: volgens DIN EN 61439-1
-
Beschermingsklasse: IP55
Type 1, 12 -
Materiaal: Plaatstaal
-
Toelating: cULus
-
Afmeting: Breedte : 600 mm Hoogte : 1400 mm Diepte : 400 mm
-
Gewicht: 77 kg
-
kabinet soort: Vloerstaande kasten
-
Type: met montageplaat
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Plaatdikte: Deur: 2 mm
Dakversterking: 2 mm
Plaatdikte bodemprofiel: 2,5 mm
Frame/Corpus: 1,5 mm
Achterwand: 1,5 mm
Montageplaat: 2,5 mm
Tip
- Waarschuwing: Midden bevestiging 0391- 0003-.. -00 is niet met verticale montagerails 0391-90 .. -00-03 te combineren.
- Modulaire uitbreiding is mogelijk door middel van de horizontale/verticale montagerails.
- De maten voor de sokkelbevestiging kunt u vinden op de tekeningen van de sokkel
- 1 st. kast kpl. met hijsogen, dakplaat, kabelinvoerplaten en 1 sleutel
