Ergonomische Lessenaars

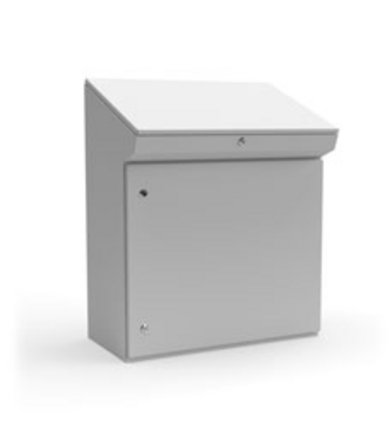

H335 lessenaar, plaatstaal, 1-deurs

Einsatz als Schaltpult oder Steuerpult, 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür, Pultplatte und Korpus.

Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel ohne Bohren.
Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°.
Verschluss: 1-türig 2 Drehriegel,…


0335-5010-49-07	500 mm	977 mm	492 mm	zonder montageplaat	IP55 Type 1, 12
0335-5010-49-17	500 mm	977 mm	492 mm	met montageplaat	IP55 Type 1, 12
0335-6010-49-07	600 mm	977 mm	492 mm	zonder montageplaat	IP55 Type 1, 12
0335-6010-49-17	600 mm	977 mm	492 mm	met montageplaat	IP55 Type 1, 12
0335-8010-49-07	800 mm	977 mm	492 mm	zonder montageplaat	IP55 Type 1, 12
0335-8010-49-17	800 mm	977 mm	492 mm	met montageplaat	IP55 Type 1, 12

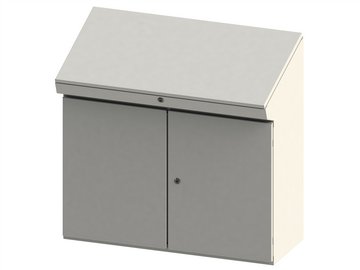

H335 lessenaar, plaatstaal, 2-deurs


0335-1210-49-07	1200 mm	977 mm	492 mm	zonder montageplaat	IP54 Type 1, 12
0335-1210-49-17	1200 mm	977 mm	492 mm	met montageplaat	IP54 Type 1, 12
0335-1010-49-07	1000 mm	977 mm	492 mm	zonder montageplaat	IP54 Type 1, 12
0335-1010-49-17	1000 mm	977 mm	492 mm	met montageplaat	IP54 Type 1, 12

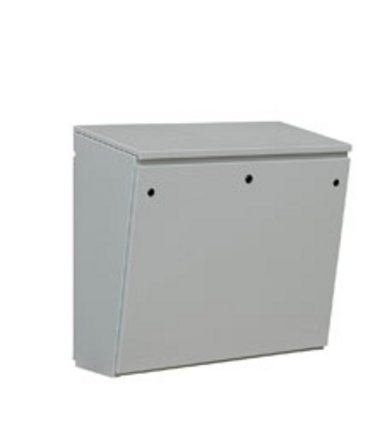

Lessenaar H122

Steekdeur aan achterzijdezijde
Sluiting: dubbelbaard 3 mm.
Lessenaardeksel met ophoudscharen rechts (vanaf B- 1000 aan beide zijden).
Montageplaat: plaatstaal verzinkt, in diepte verstelbaar (vanaf T-650 met 2 montageplaten).
Kabelinvoerplaat: van binnen bevestigd.
Afdichting: opgeschuimde dichting
Aarding volgens DIN EN 61439-1. Aansluiting aan lessenaar, steekdeuren en montageplaat.
Steekdeuren voor en achter.


0322-6090-45-07	600 mm	900 mm	450 mm	zonder montageplaat	IP55
0322-6090-45-17	600 mm	900 mm	450 mm	met montageplaat	IP55
0322-7090-45-07	700 mm	900 mm	450 mm	zonder montageplaat	IP55
0322-7090-45-17	700 mm	900 mm	450 mm	met montageplaat	IP55
0322-8090-45-07	800 mm	900 mm	450 mm	zonder montageplaat	IP55
0322-8090-45-17	800 mm	900 mm	450 mm	met montageplaat	IP55
0322-1090-45-07	1000 mm	900 mm	450 mm	zonder montageplaat	IP55
0322-1090-45-17	1000 mm	900 mm	450 mm	met montageplaat	IP55
0322-1290-45-07	1200 mm	900 mm	450 mm	zonder montageplaat	IP55
0322-1290-45-17	1200 mm	900 mm	450 mm	met montageplaat	IP55
0322-1690-45-07	1600 mm	900 mm	450 mm	zonder montageplaat	IP55
0322-1690-45-17	1600 mm	900 mm	450 mm	met montageplaat	IP55
0322-2090-45-07	2000 mm	900 mm	450 mm	zonder montageplaat	IP55
0322-2090-45-17	2000 mm	900 mm	450 mm	met montageplaat	IP55
0322-8090-65-07	800 mm	900 mm	650 mm	zonder montageplaat	IP55
0322-8090-65-17	800 mm	900 mm	650 mm	met montageplaat	IP55
0322-1090-65-07	1000 mm	900 mm	650 mm	zonder montageplaat	IP55
0322-1090-65-17	1000 mm	900 mm	650 mm	met montageplaat	IP55
0322-1290-65-07	1200 mm	900 mm	650 mm	zonder montageplaat	IP55
0322-1290-65-17	1200 mm	900 mm	650 mm	met montageplaat	IP55
0322-1690-65-07	1600 mm	900 mm	650 mm	zonder montageplaat	IP55
0322-1690-65-17	1600 mm	900 mm	650 mm	met montageplaat	IP55

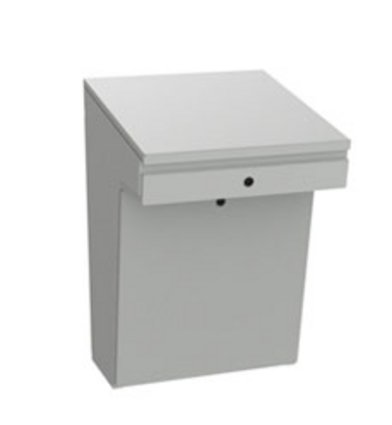

Lessenaar H123

Sluiting: dubbelbaard 3 mm.
Lessenaardeksel met ophoudscharen rechts (vanaf B > 1000 aan beide zijden).
Montageplaat: plaatstaal verzinkt, in diepte verstelbaar.
Kabelinvoerplaat: van binnen bevestigd.
Afdichting: opgeschuimde dichting
Aarding volgens DIN EN 61439-1. Aansluiting aan lessenaar, steekdeuren en montageplaat.
Steekdeuren voor en achter.


0323-6090-65-07	600 mm	900 mm	650 mm	zonder montageplaat	Konstruktiv ausgelegt nach IP55
0323-6090-65-17	600 mm	900 mm	650 mm	met montageplaat	Konstruktiv ausgelegt nach IP55
0323-8090-65-07	800 mm	900 mm	650 mm	zonder montageplaat	Konstruktiv ausgelegt nach IP55
0323-8090-65-17	800 mm	900 mm	650 mm	met montageplaat	Konstruktiv ausgelegt nach IP55
0323-1090-65-07	1000 mm	900 mm	650 mm	zonder montageplaat	Konstruktiv ausgelegt nach IP55
0323-1090-65-17	1000 mm	900 mm	650 mm	met montageplaat	Konstruktiv ausgelegt nach IP55
0323-1290-65-07	1200 mm	900 mm	650 mm	zonder montageplaat	Konstruktiv ausgelegt nach IP55
0323-1290-65-17	1200 mm	900 mm	650 mm	met montageplaat	Konstruktiv ausgelegt nach IP55
0323-1690-65-07	1600 mm	900 mm	650 mm	zonder montageplaat	Konstruktiv ausgelegt nach IP55
0323-1690-65-17	1600 mm	900 mm	650 mm	met montageplaat	Konstruktiv ausgelegt nach IP55
