3186-0050-02-24

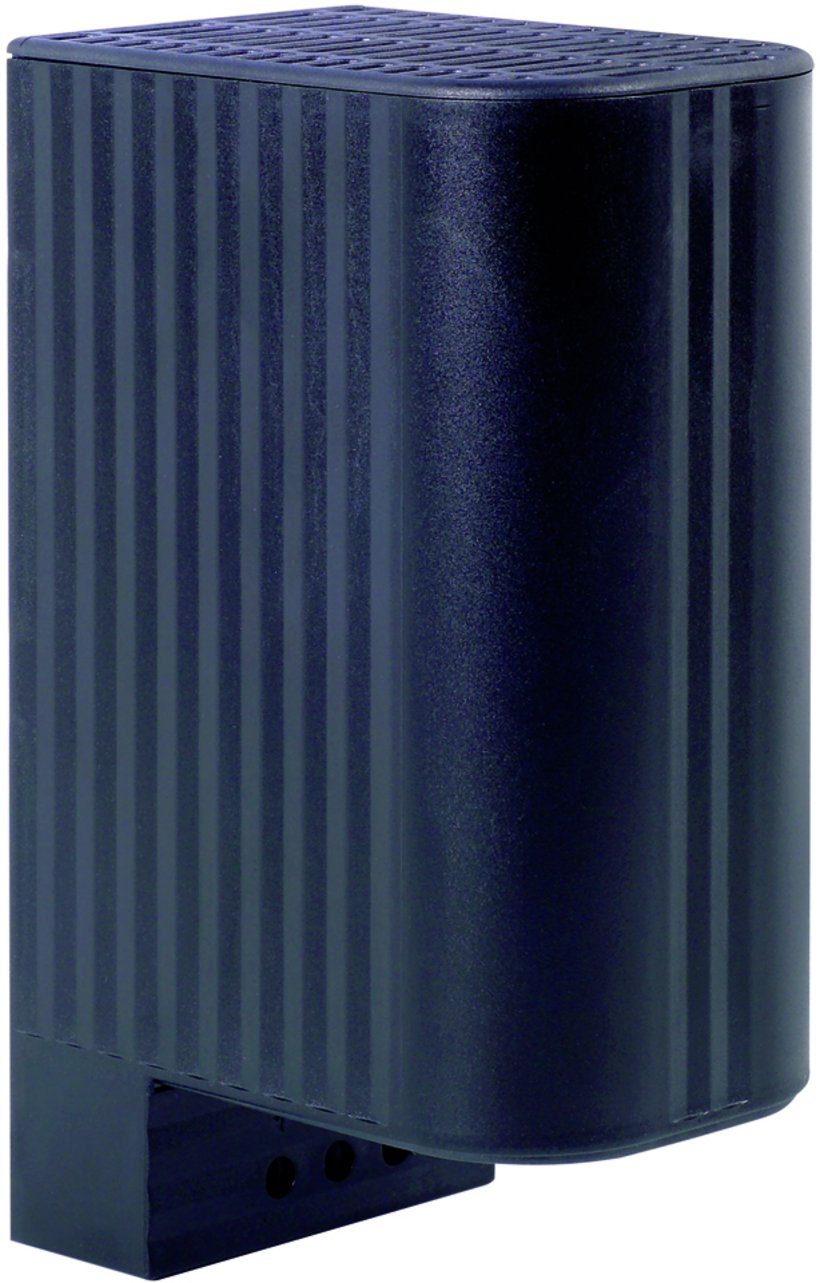

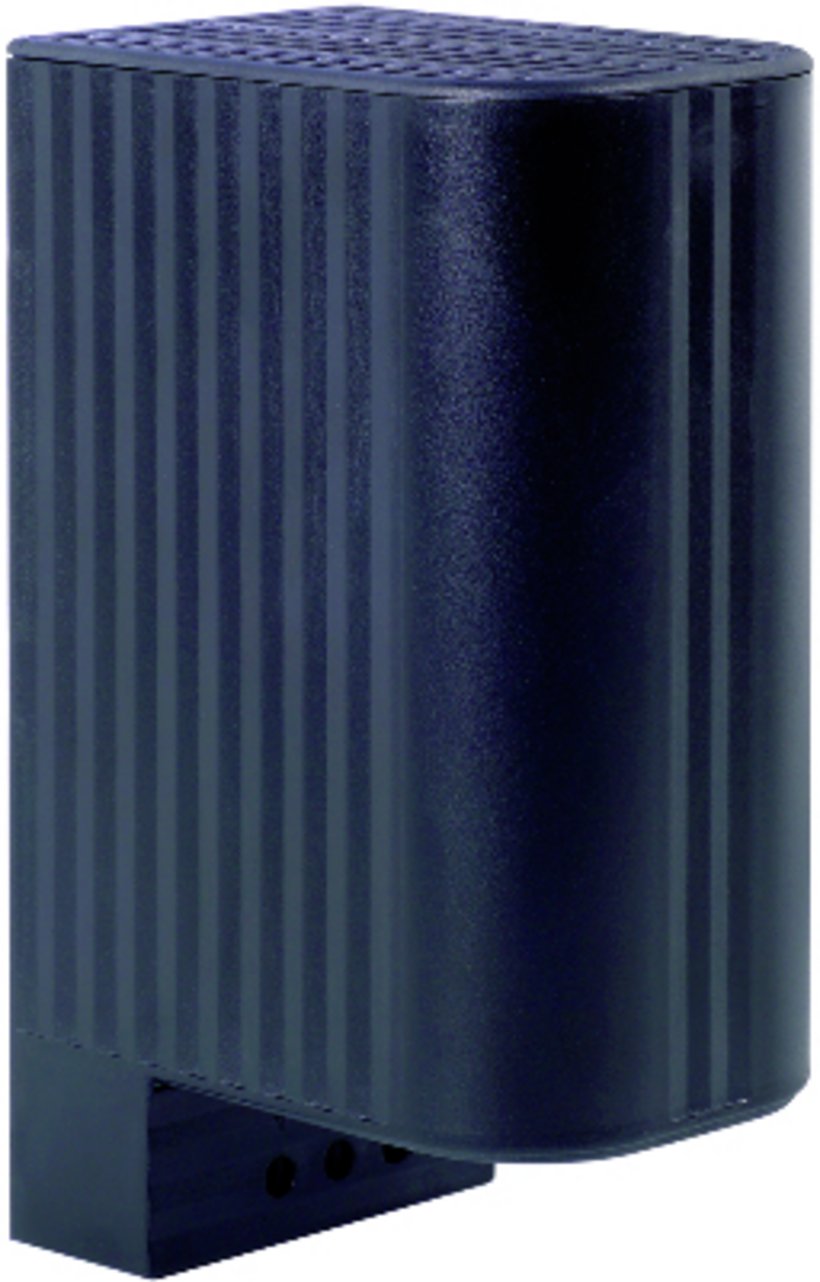

Halfgeleider-verwarming CS met PTC-regeling
- Kleine afmetingen
- Zekering van minimum temperaturen
- Condensatie vermijding
- Voordelen van apparaten met PTC-techniek: dynamisch verwarmen, temperatuurbegrenzend, groot spanningsbereik
Productomschrijving
Verwarming verwarmt de lucht in de schakelkast. Indien bij lage omgevingstemperaturen en hoge luchtvochtigheid, de kans op condensvorming ontstaat en daardoor de veilige werking van elektrische en elektronische circuits wordt aangetast biedt häwa schakelkastverwarming met een vermogen van 10 tot 1200 Watt betrouwbare oplossingen, alsmede zekering van minimum temperaturen en vorst monitoring.
Dit type verwarming zorgt voor een goede convectie waarbij een hoge warme luchtstroom wordt bereikt.
De kunstofbehuizing is zo ontworpen, dat de oppervlaktetemperatuur aan de tastbare zijvlakken zeer laag worden gehouden.
Verwarmingselement: regeling (PTC) temperatuurbegrenzend.
De verwarmingen zijn ontworpen voor continu gebruik.
Snelaansluiting door middel van clipbevestigingen op 35 mm draagrail.
Technische gegevens
-
Artikelnummer: 3186-0050-02-24
-
Beschermingsklasse: IP20
-
Beschermklasse: II (geïsoleerd)
-
Gebruikstemperatuur: van : -45 °C tot : +70 °C
-
Gebruiksvochtigheid: max. 90% rF (niet condenserend)
-
Oppervlaktetemperatuur: bij omgevingstemperatuur 20 °C (met uitzondering van bovenste roosteroppervlak): <+80° C
-
Luchtuilaattemperatuur: 86 °C
-
Verwarmingsvermogen: 50 W
-
Montage: Clipbevestiging
-
Netaansluiting: 4-polige aansluiting 2,5 mm², max. aandraaimoment 0,8 Nm max.
-
Verwarmingselement: PTC-regeling temperatuurbegrenzend
-
Inschakelstroom: 11 A
-
Zekering: 10 A (traag)
-
Toelating: CE
-
Gewicht: 0.3 kg
-
Afmeting: Breedte : 60 mm Hoogte : 110 mm Diepte : 90 mm
-
Oppervlakte: behuizing: kunststof zwart, UL94 V-0
-
Nominale spanning: 24 V DC
-
Inbouwpositie: luchtstroomrichting verticaal (luchtuitlaat/verbinding onder)
-
Type: CS 50
Tip
- Tijdens bedrijf van PTC-verwarmingen beneden AC/DC 140 V reduceert verwarmingsvermogen met ca. 10%.
- De aangegeven verwarmingscapaciteit verwijst naar een omgevingstemperatuur van 20 °C.
- Voor aangrenzende componenten wordt een veiligheidsafstand van 50 tot 100 mm vereist (volgens bedrijfshandleiding).
- 1 Verwarming
