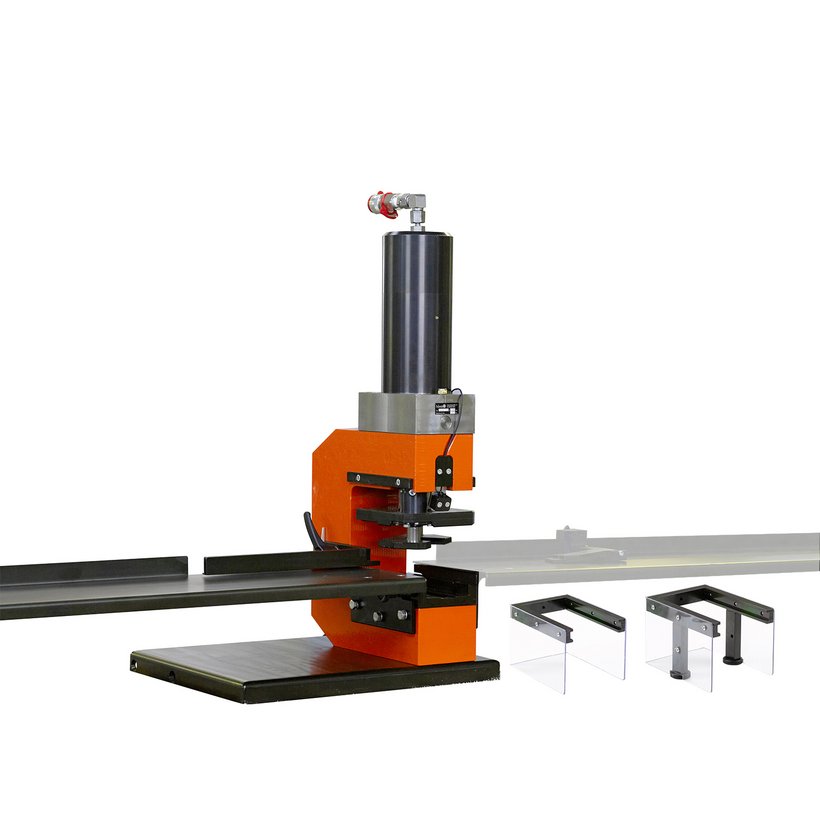

Alcu-Press: ponsen, knippen

2605-7502-00-02

Alcu-Press: ponsen, knippen

  • Ponsen en knippen met een machine
  • tot ø 17 mm, max. 12 x 120 mm
  • Compacte bouwvorm

Productomschrijving

Beugel opgebouwd op grondplaat met hydraulische bediening voor snel en exact ponsen zonder voorboren en om te knippen

Te combineren met een häwa elektro- of lucht-hydraulischepomp

Geschikt voor het bewerken van vlakke koper- en aluminium materiaal tot een afmeting van 12 x 120 mm

Lijnlaser voor eenvoudig werkstukpositionering in X-richting bij het ponsen

Separate "afstrooprubber AlCu-Press" voor ponsen van ponsrijen met korte ponsafstanden (verhinderd het vervormen van het werkstuk)

Inclusief vingerbescherming met afstroopfunctie en werkstukondersteuning

Eenvoudig positioneren van werkstukken door de C-vorm van de beugel

Technische gegevens

  • Artikelnummer: 2605-7502-00-02
  • Toepassingsgebied: Ponsen van uitsparingen
  • Inzetbaarvoor: ponsen tot ø 17 mm / sleufponsen bis 13x22 mm
  • Materiaaldikte: Querschnitt: Kupfer bis 12x120 mm; Aluminium bis 12x120 mm
  • Productfamilie: voor werkplaatsuitrusting
  • Max. materiaaldoorsnee: 12x120 mm
  • Materiaal: Kupfer, Alu
  • Bewerkingsdiepte: 85 mm
  • Diepteaanslag: verstelbaar van 8 - 85 mm
  • max. druk: 450 bar
  • Gewicht: 92 kg
  • max. ponskracht: 270 kN
  • Cilinderslag: 41 mm

Tip

  • Voor optimale werking bevelen wij onze 400V elektro-hydrauliekpumpe 2611-0400-00-00 aan
  • Aufstellung und Einweisung durch qualifiziertes häwa Personal
  • Kosten für Anfahrt gemäß Angebot
  • Stansbeugel met hydraulische cilinder op een grondplaat
  • Lijnlaser
  • Diepte-aanslag
  • Separate afstrooprubber AlCu-Press
  • Werkstukondersteuning
  • Vingerbescherming
Onderstel verrijdbaar
2605-7802-00-00
Onderstel verrijdbaar
Productfamilie
voor werkplaatsuitrusting
Afmeting
1.250x700x840 mm
Verdeelde belasting
450 kg
Ponsgereedschap voor AlCu-Press
2605-7700-06-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 6,5 mm
Max. plaatdikte
6 mm
Ponsgereedschap voor AlCu-Press
2605-7700-08-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 8,5 mm
Max. plaatdikte
8 mm
Ponsgereedschap voor AlCu-Press
2605-7700-10-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
Ponsgereedschap voor AlCu-Press
2605-7700-12-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 12,5 mm
Max. plaatdikte
12 mm
Ponsgereedschap voor AlCu-Press
2605-7700-13-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 13 mm
Max. plaatdikte
12 mm
Ponsgereedschap voor AlCu-Press
2605-7700-14-50
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 14,5 mm
Max. plaatdikte
12 mm
Ponsgereedschap voor AlCu-Press
2605-7700-17-00
Ponsgereedschap voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 17 mm
Max. plaatdikte
12 mm
Stanzwerkzeug AlCu-Press ø 10,5 mm für lamelliertes Kupfer
2605-7750-10-50
Stanzwerkzeug AlCu-Press ø 10,5 mm für lamelliertes Kupfer
Productfamilie
voor werkplaatsuitrusting
Variante
zur Bearbeitung von lamellierten Kupferschienen
Afmeting
ø 10,5 mm
Max. plaatdikte
10 mm
Knipgereedschap
2605-0508-01-20
Knipgereedschap
Productfamilie
voor werkplaatsuitrusting
Voor bewerking
Aluminium- en kopermateriaal
Max. materiaaldoorsnee
120x12 mm
Matrijsopname ø 40 mm voor AlCu-Press
2605-0507-01-15
Matrijsopname ø 40 mm voor AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Uitvoering
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Adapter AlCu-Press: ponsen
2605-0507-01-10
Adapter AlCu-Press: ponsen
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Lengteaanslag voor AlCu-Press ponsen, knippen
2605-0700-01-00
Lengteaanslag voor AlCu-Press ponsen, knippen
Productfamilie
voor werkplaatsuitrusting
Variant
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Afstelling
Traploos verstelbaar vanaf 10 mm tot 1900 mm
Lucht-hydrauliek pomp
2612-7500-00-00
Lucht-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max. 500 bar
Luchtdrukaansluiting
standaard af fabriek min. 6 bar
Elektro-hydrauliek pomp
2611-0400-00-00
Elektro-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max. 450 bar
Aansluiting
400 V / 50 Hz
Lijn-lasermodule
2600-2000-00-11
Lijn-lasermodule
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
Vereiste ingangsspanning
3 V DC
Laserklasse
1
Netvoeding 3V DC
2600-2000-60-11
Netvoeding 3V DC
Productfamilie
voor werkplaatsuitrusting
Variante
Lijn-lasermodule
Uitgangsspanning
3 V DC
Elektrische aansluiting
230 V / 50 Hz
Afstrooprubber AlCu-Press
2605-7500-25-00
Afstrooprubber AlCu-Press
Productfamilie
voor werkplaatsuitrusting
Variante
AlCu-Press: ponsen, knippen, AlCu-Press: compleet en Adapter AlCu-Press: ponsen
