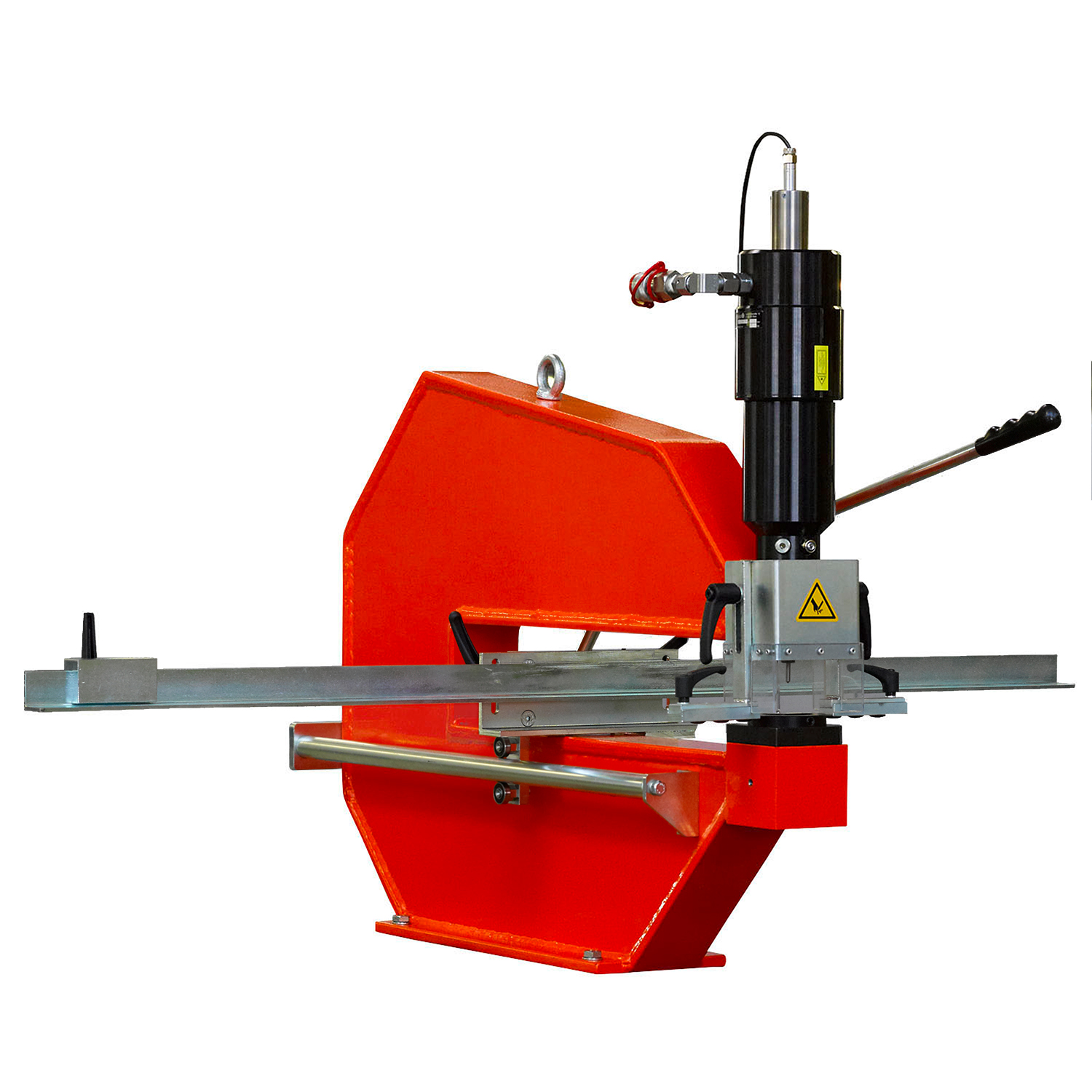

Maxi-Press 500

2643-7106-00-00

Maxi-Press 500

  • Uitlading: 500 mm
  • „Knabbelen mogelijk“

Productomschrijving

Ponsbeugel met hydraulische bediening om snel en nauwkeurig te ponsen zonder voor te boren.

Aan te sluiten aan een häwa elektro- of lucht-hydrauliek pomp.

Geschikt voor het bewerken van vlakke en tot 30 mm gezette platen.

Uitbreidbaar met lasermiddelpuntaanduiding door laserdiode.

Inclusief transparante bescherming met afstroopfunctie. Ponsafval valt tot ø 63,5 mm onder uit.

Met bevestigde lengte- en diepteaanslag.

Technische gegevens

  • Artikelnummer: 2643-7106-00-00
  • Toepassingsgebied: Ponsen van uitsparingen
  • Materiaal: Stahl, Edelstahl, Alu
  • Inzetbaarvoor: ponsen tot ø 63,5 mm / vierkantponsen 46 mm / rechthoekponsen tot 60 mm diagonaal
  • Materiaaldikte: plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
  • max. ponskracht: 85 kN
  • Cilinderslag: 42 mm
  • Bewerkingsdiepte: 500 mm
  • Stempelopname: ø 20 mm
  • max. druk: 450 bar
  • Gewicht: 120 kg
  • Ponsbeugel met hydraulische cilinder en ingeboude lasermiddelpuntaanduiding.
  • Lengte en diepteaanslag.
  • Adapter voor opname van ponsen.
  • Matrijsopname voor matrijzen met buitendiameter 72 mm.
  • Matrijsopname ø 50 mm voor Maxi-Press 500.
  • Beschermkap met afstrooprubber functie.
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0205-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0206-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 6,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0209-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 9 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0210-50-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 10,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0212-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0212-70-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,7 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0215-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 15,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0216-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 16,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0218-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 18,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen, matrijs-buitendiameter 50 mm
2661-0220-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0220-40-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,4 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0221-30-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 21,3 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0222-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 22,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0224-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 24,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0225-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 25,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0228-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 28,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0230-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 30,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0232-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 32,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0237-00-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 37 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 72 mm
2643-0240-20-00
Ponsen, matrijs-buitendiameter 72 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Maxi-Press 500
Afmeting
ø 40,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 72 mm
2643-0245-50-00
Ponsen, matrijs-buitendiameter 72 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Maxi-Press 500
Afmeting
ø 45,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 72 mm
2643-0247-00-00
Ponsen, matrijs-buitendiameter 72 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Maxi-Press 500
Afmeting
ø 47 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 72 mm
2643-0250-20-00
Ponsen, matrijs-buitendiameter 72 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Maxi-Press 500
Afmeting
ø 50,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 72 mm
2643-0253-90-00
Ponsen, matrijs-buitendiameter 72 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Maxi-Press 500
Afmeting
ø 53,9 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 72 mm
2643-0260-00-00
Ponsen, matrijs-buitendiameter 72 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Maxi-Press 500
Afmeting
ø 60 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 72 mm
2643-0263-20-00
Ponsen, matrijs-buitendiameter 72 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Maxi-Press 500
Afmeting
ø 63,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen matrijs met verzet
2661-0240-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 40,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen matrijs met verzet
2661-0250-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 50,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen matrijs met verzet
2661-0263-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 63,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Vierkantpons voor Maxi-Press 500
2642-0422-20-00
Vierkantpons voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Afmeting
22,2 x 22,2 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
Vierkantpons voor Maxi-Press 500
2642-0425-40-00
Vierkantpons voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Afmeting
25,4 x 25,4 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
Vierkantpons voor Maxi-Press 500
2643-0946-00-00
Vierkantpons voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Afmeting
46 x 46 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
72 mm, matrijs met verzet
Rechthoekpons voor Maxi-Press 500
2642-0922-30-00
Rechthoekpons voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Afmeting
22 x 30 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
Pons met twee neuzen voor Maxi-Press 500
2643-0922-52-01
Pons met twee neuzen voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 22,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / aluminium 3 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
Matrijsopname ø 50 mm voor Maxi-Press 500
2643-0250-72-00
Matrijsopname ø 50 mm voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Buitendiameter
72 mm
Binnendiameter
50 mm
Adapter voor Maxi-Press 500
2642-0314-00-00
Adapter voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Penverbinding
ø 20 mm
Draadstempelhouder
M14x1,5
Reduceer-adapter
2642-0313-20-00
Reduceer-adapter
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 400 en Maxi-Press 500
Buitendiameter
20 mm
Binnendiameter
13 mm
Deurplateau draaibaar voor ponsbeugel
2600-9500-00-02
Deurplateau draaibaar voor ponsbeugel
Productfamilie
voor werkplaatsuitrusting
Werkhoogte
traploos verstelbaar 1000 - 1200 mm
Afmetingen werkstuk
max. 800 x 2000 mm
Gewicht werkstuk
max. 45 kg
Kunststof-draadstift M5x6
2600-2000-20-02
Kunststof-draadstift M5x6
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300 en Maxi-Press 500 hydraulische cilinders van de nieuwste generatie
Hulpmiddel voor laseraanpassing
2600-2000-30-00
Hulpmiddel voor laseraanpassing
Productfamilie
voor werkplaatsuitrusting
Variante
für Quick-Press 300/400 und Maxi-Press 500
Lucht-hydrauliek pomp
2612-7500-00-00
Lucht-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max. 500 bar
Luchtdrukaansluiting
standaard af fabriek min. 6 bar
Elektro-hydrauliek pomp
2611-0400-00-00
Elektro-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max. 450 bar
Aansluiting
400 V / 50 Hz
Laserdiodenmodule
2600-2000-00-04
Laserdiodenmodule
Productfamilie
voor werkplaatsuitrusting
Variante
Laserdiodenmodule
Vereiste ingangsspanning
3 V DC
Laserklasse
2
Kunststof-draadstift M5x6
2600-2000-20-02
Kunststof-draadstift M5x6
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300 en Maxi-Press 500 hydraulische cilinders van de nieuwste generatie
Netvoeding 3V DC
2600-2000-60-04
Netvoeding 3V DC
Productfamilie
voor werkplaatsuitrusting
Variante
Punt- Laserdiodenmodule
Uitgangsspanning
3 V DC
Elektrische aansluiting
230 V / 50 Hz
Vingerbescherming met afstroopfunctie
2642-0202-01-00
Vingerbescherming met afstroopfunctie
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300 en Maxi-Press 500
Adapter voor Maxi-Press 500
2642-0314-00-00
Adapter voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Penverbinding
ø 20 mm
Draadstempelhouder
M14x1,5
Lengte-diepteaanslag voor Maxi-Press 500
2643-0700-01-00
Lengte-diepteaanslag voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Diepteaanslag
instelbaar van 60 – 500 mm
Afstelling
Aan beide zijden van de cilinder tot 600 mm. verstelbaar.
Hydraulische cilinder voor Maxi-Press 500
2643-7100-81-05
Hydraulische cilinder voor Maxi-Press 500
Productfamilie
voor werkplaatsuitrusting
Stempelopname
ø 20 mm
Cilinderkop
42 mm
Opslaan als PDF Opslaan als PDF Directe vraag
Contact
Vind je persoonlijke contactpersoon
We zijn er voor jou

Geoptimaliseerde behuizingen en kasten worden niet aan de lopende band gemaakt, maar in samenspraak met u. Bent u er klaar voor?
Spreek dan meteen met uw persoonlijke häwa adviseur.

Kies nu een adviseur

Empfangsmitarbeiterin Frau Sproll. Empfangsmitarbeiterin Frau Sproll.
