2662-7206-00-01

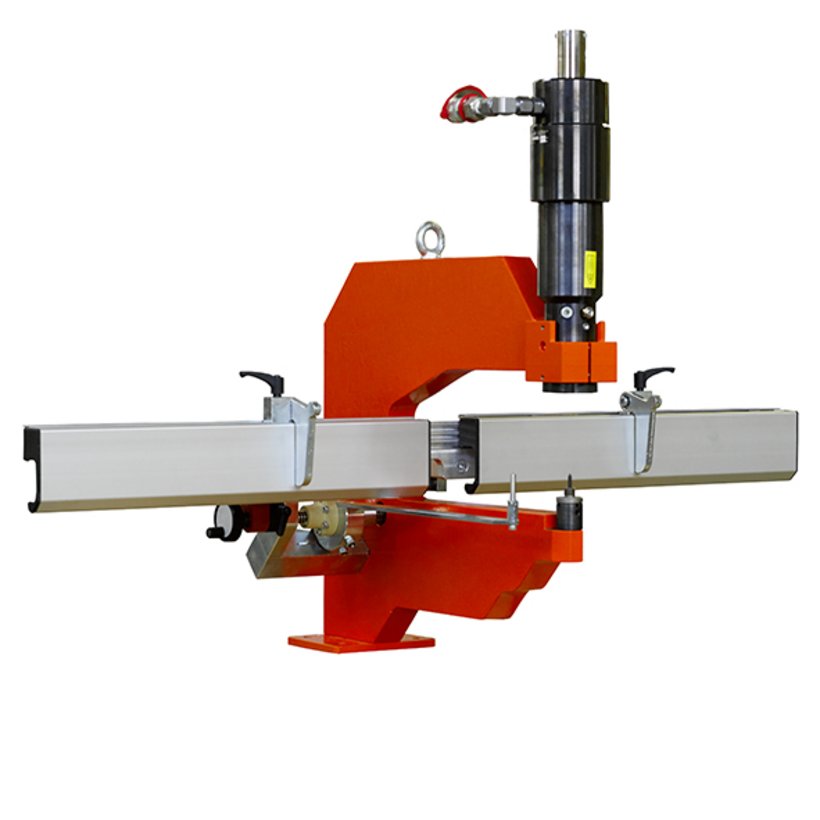

Quick-Press 300 hydraulische bediening met lasermiddelpuntaanduiding
- Ponsen tot in uiterste randgebieden
- Werken zonder aftekenen en centreren
- Bruikbare uitlading 300 mm
Productomschrijving
Ponsbeugel met hydraulische bediening om snel en nauwkeurig te ponsen zonder voor te boren
Aan te sluiten aan häwa elektro- of lucht-hydraulische ponsen
Ontworpen voor het bewerken van klemmenkasten, wandbehuizingen, deuren/deksels/montage-/kabelplaten en vlak en gezet plaatwerk tot 40 mm
Inclusief lasermiddelpuntaanduiding door laserdiode
Lengte- en diepte-aanslag met 2 verschuifbare klapaanslagen
Fabriceren van gatenrijen door een exact instelbare repeteeraanslag
Technische gegevens
-
Artikelnummer: 2662-7206-00-01
-
Toepassingsgebied: Ponsen van uitsparingen
-
Productfamilie: voor werkplaatsuitrusting
-
Materiaal: Stahl, Edelstahl, Alu
-
Inzetbaarvoor: ponsen tot ø 40,5 mm / vierkantpons 25,4 mm / rechthoekpons tot 36 mm diagonaal
-
Materiaaldikte: plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
-
max. ponskracht: 80 kN
-
Cilinderslag: 42 mm
-
Bewerkingsdiepte: 300 mm
-
Lengte-aanslag: aan beide zijden van cilinder van 38-500 mm verstelbaar
-
Diepteaanslag: verstelbaar van 5 - 300 mm
-
Repeteeraanslag: zonder speling verstelbaar over een schaalverdeling van 30 - 100 mm
-
Stempelopname: ø 13 mm
-
max. druk: 450 bar
-
Gewicht: 69 kg
Tip
- Meer Quick-Press 300 uitvoeringen beschikbaar.
- De laserdiodemodule heeft een 230V / 50 Hz stroomaansluiting nodig (Schukostecker)
- Ponsbeugel met hydraulische cilinder, lengte-, diepte- en repeteeraanslag
- Laserdiodemodule en stekker voor lasermiddelpuntaanduiding
- 2 klapaanslagen
- Adapter voor opname van stempel

2680-0206-60-00
Ponsen met klempin, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 6,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2680-0209-00-00
Ponsen met klempin, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 9 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2680-0212-20-00
Ponsen met klempin, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 12,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2680-0212-70-00
Ponsen met klempin, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 12,7 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2680-0215-20-00
Ponsen met klempin, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 15,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2680-0216-20-00
Ponsen met klempin, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 16,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2680-0218-60-00
Ponsen met klempin, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 18,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0205-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0206-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 6,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0209-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 9 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0210-50-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 10,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0212-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0212-70-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,7 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0215-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 15,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0216-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 16,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2661-0218-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 18,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm

2680-0220-20-00
Ponsen, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 20,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2680-0220-40-00
Ponsen, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 20,4 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2680-0222-50-00
Ponsen, matrijs-buitendiameter 40 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300
Afmeting
ø 22,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0220-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0220-40-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,4 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0221-30-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 21,3 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0222-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 22,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0224-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 24,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0225-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 25,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0228-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 28,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0230-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 30,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0232-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 32,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0237-00-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 37 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0240-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 40,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0250-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 50,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0263-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 63,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.

2661-0422-20-00
Vierkantpons voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Afmeting
22,2 x 22,2 mm
Penverbinding
ø 13 mm
Matrijsopname-diameter
50 mm

2661-0425-40-00
Vierkantpons voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Afmeting
25,4 x 25,4 mm
Penverbinding
ø 13 mm
Matrijsopname-diameter
50 mm

2661-0922-52-01
Pons met twee neuzen voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 22,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Matrijsopname-diameter
50 mm

2680-0340-00-00
Matrijsopname voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Type
voor Matrijzen met buitendiameter 40 mm
Penverbinding
ø 13 mm

2680-0350-00-00
Matrijsopname voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Type
voor Matrijzen met buitendiameter 50 mm
Penverbinding
ø 13 mm

2661-0314-00-00
Adapter voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Penverbinding
ø 13 mm
Draadstempelhouder
M14x1,5

2662-0700-02-00
Lengte-diepteaanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Diepteaanslag
verstelbaar van 5 - 300 mm
Afstelling
aan beide zijden van cilinder van 38-500 mm verstelbaar

2662-0750-02-00
Repeteeraanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Afstelling
spelingsvrij instelbaar via een schaal van 30 – 100 mm

2662-0701-01-00
Klapaanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Type
Links van cilinder

2662-0701-02-00
Klapaanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Type
Rechts van cilinder

2662-0800-01-00
Standvoet voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Montagehoogte Quick-Press
850 mm

2642-0202-01-00
Vingerbescherming met afstroopfunctie
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300 en Maxi-Press 500

2600-9500-00-02
Deurplateau draaibaar voor ponsbeugel
Productfamilie
voor werkplaatsuitrusting
Werkhoogte
traploos verstelbaar 1000 - 1200 mm
Afmetingen werkstuk
max. 800 x 2000 mm
Gewicht werkstuk
max. 45 kg

2662-7105-80-04
Laseruitbreidingsset
Productfamilie
voor werkplaatsuitrusting
Variante
Laserdiodenmodule
Voeding
3 V DC
Elektrische aansluiting
230 V / 50 Hz
Laserklasse
2

2600-2000-20-02
Kunststof-draadstift M5x6
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300 en Maxi-Press 500 hydraulische cilinders van de nieuwste generatie

2600-2000-30-00
Hulpmiddel voor laseraanpassing
Productfamilie
voor werkplaatsuitrusting
Variante
für Quick-Press 300/400 und Maxi-Press 500

2612-7500-00-00
Lucht-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
500 bar
Luchtdrukaansluiting
standaard af fabriek min. 6 bar

2611-0400-00-00
Elektro-hydrauliek pomp
Toepassingsgebied
Antrieb von häwa-Werkzeug
Druk
max.
450 bar
Aansluiting
400 V / 50 Hz

2600-2000-00-04
Laserdiodenmodule
Productfamilie
voor werkplaatsuitrusting
Variante
Laserdiodenmodule
Vereiste ingangsspanning
3 V DC
Laserklasse
2

2600-2000-20-02
Kunststof-draadstift M5x6
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 300 en Maxi-Press 500 hydraulische cilinders van de nieuwste generatie

2600-2000-30-00
Hulpmiddel voor laseraanpassing
Productfamilie
voor werkplaatsuitrusting
Variante
für Quick-Press 300/400 und Maxi-Press 500

2600-2000-60-04
Netvoeding 3V DC
Productfamilie
voor werkplaatsuitrusting
Variante
Punt- Laserdiodenmodule
Uitgangsspanning
3 V DC
Elektrische aansluiting
230 V / 50 Hz

2661-0314-00-00
Adapter voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Penverbinding
ø 13 mm
Draadstempelhouder
M14x1,5

2662-0700-02-00
Lengte-diepteaanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Diepteaanslag
verstelbaar van 5 - 300 mm
Afstelling
aan beide zijden van cilinder van 38-500 mm verstelbaar

2662-0701-01-00
Klapaanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Type
Links van cilinder

2662-0701-02-00
Klapaanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Type
Rechts van cilinder

2662-0750-02-00
Repeteeraanslag voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Afstelling
spelingsvrij instelbaar via een schaal van 30 – 100 mm

2662-7100-82-06
Hydraulische cilinder voor Quick-Press 300
Productfamilie
voor werkplaatsuitrusting
Stempelopname
ø 13 mm
Cilinderkop
42 mm
Contact
Vind je persoonlijke contactpersoon
We zijn er voor jou
Geoptimaliseerde behuizingen en kasten worden niet aan de lopende band gemaakt, maar in samenspraak met u. Bent u er klaar voor?
Spreek dan meteen met uw persoonlijke häwa adviseur.
