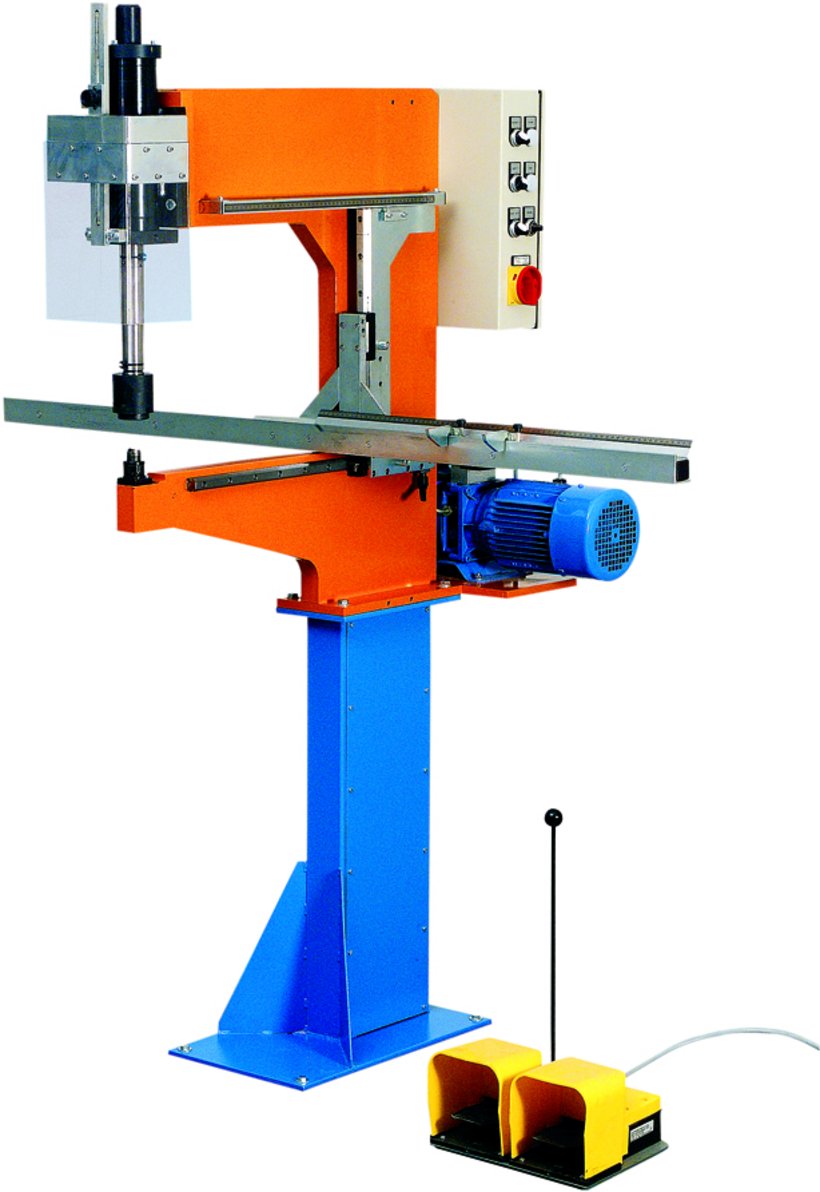

Quick-Press 400

2665-0000-10-00

Quick-Press 400

  • Bewerken zonder aftekenen en centeren
  • Ponsen tot in de uiterste randgebieden
  • Uitlading 400 mm
  • Comfortabele bediening

Productomschrijving

Ponsbeugel met hydraulische bediening om snel en nauwkeurig te ponsen zonder voor te boren

Ontworpen voor het bewerken van klemmenkasten, wandbehuizingen, montage- en kabelinvoerplaten, deuren en deksels, voor vlak en tot 15 mm. gezet plaatwerk tot een diepte van 400 mm. Onder bepaalde condities kan in behuizingen tot 300 mm. Diepte in de bodem geponst worden.

Dubbelwerkende cilinder in combinatie met automatische- of stapsgewijze bediening door voetschakelaar voorzien van verstelbare tijdrelais (voor seriewerk)

Lasermiddelpuntaanduiding door laserdiode

Lichtlopende, voorzien van kogellager, lengte-anslag in de diepte van 25-400 mm traploos verstelbaar L

Lengte-aanslag met 2 verschuifbare klapaanslagen, rechts met maatband

Aanslag in de hoogte door middel van rastergaten verstelbaar

Technische gegevens

  • Artikelnummer: 2665-0000-10-00
  • Toepassingsgebied: Ponsen van uitsparingen
  • Productfamilie: voor werkplaatsuitrusting
  • Materiaal: Stahl, Edelstahl, Alu
  • Inzetbaarvoor: ponsen tot ø 40,5 mm / vierkantpons 25,4 mm / rechthoekpons tot 36 mm diagonaal
  • Materiaaldikte: plaatstaal 2,5 mm / roestvast staal 1,75 mm / Aluminium 3 mm
  • max. ponskracht: 65 kN
  • Cilinderslag: 100 mm
  • Voeding: 400 V / 50 Hz
  • Bewerkingsdiepte: 400 mm
  • Stroomvoorziening: Cekon stekker 5-polig 16A
  • Lengte-aanslag: beide zijden van cilinder tot 700 mm instelbaar
  • Diepteaanslag: instelbaar van 25 - 400 mm
  • Stempelopname: ø 20 mm
  • max. druk: 210 bar
  • Gewicht: 240 kg
  • Vermogen: 0.55 kW

Tip

  • Het ponsen van uitsparingen door knabbelen wordt niet aanbevolen
  • Aufstellung und Einweisung durch qualifiziertes häwa Personal
  • Kosten für Anfahrt gemäß Angebot
  • Ponsbeugel op standvoet met lengte- en diepte-aanslag
  • 2 klapaanslagen
  • Hydraulische cilinder met voetschakelaar
  • Laserdiodemodule voor lasermiddelpuntaanduiding.
  • Matrijsopname
  • Stempelverlenging
  • Beschermkap en adapter voor opname van ponsstempel
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0205-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0206-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 6,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0209-00-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 9 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0210-50-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 10,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0212-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0212-70-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 12,7 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0215-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 15,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0216-20-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 16,2 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen met adapter, matrijs-buitendiameter 50 mm
2661-0218-60-00
Ponsen met adapter, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 18,6 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 13 mm
Ponsen, matrijs-buitendiameter 50 mm
2661-0220-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0220-40-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 20,4 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0221-30-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 21,3 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0222-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 22,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0224-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 24,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0225-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 25,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0228-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 28,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0230-50-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 30,5 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0232-20-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 32,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen, matrijs-buitendiameter 50 mm
2661-0237-00-00
Ponsen, matrijs-buitendiameter 50 mm
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 37 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen matrijs met verzet
2661-0240-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 40,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen matrijs met verzet
2661-0250-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 50,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Ponsen matrijs met verzet
2661-0263-20-00
Ponsen matrijs met verzet
Productfamilie
voor werkplaatsuitrusting
Variante
voor alle Quick- en Maxi-persen
Afmeting
ø 63,2 mm
Max. plaatdikte
Plaatstaal 3 mm. / roestvast staal 2 mm. / aluminium 3,5 mm. – zie opmerking.
Vierkantpons voor Quick-Press 400
2665-0422-20-00
Vierkantpons voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Afmeting
22,2 x 22,2 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
Vierkantpons voor Quick-Press 400
2665-0425-40-00
Vierkantpons voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Afmeting
25,4 x 25,4 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
Pons met twee neuzen voor Quick-Press 400
2665-0922-52-01
Pons met twee neuzen voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Afmeting
ø 22,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Penverbinding
ø 20 mm
Matrijsopname-diameter
50 mm
Matrijsopname ø 50 mm voor Quick-Press 400
2665-0000-10-03
Matrijsopname ø 50 mm voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Type
voor Matrijzen met buitendiameter 50 mm
Penverbinding
ø 20 mm
Adapter voor Quick-Press 400
2665-0000-10-04
Adapter voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Penverbinding
ø 20 mm
Draadstempelhouder
M14x1,5
Klapaanslag voor Quick-Press 400
2665-0000-21-00
Klapaanslag voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Reduceer-adapter
2642-0313-20-00
Reduceer-adapter
Productfamilie
voor werkplaatsuitrusting
Variante
voor Quick-Press 400 en Maxi-Press 500
Buitendiameter
20 mm
Binnendiameter
13 mm
Deurplateau draaibaar voor ponsbeugel
2600-9500-00-02
Deurplateau draaibaar voor ponsbeugel
Productfamilie
voor werkplaatsuitrusting
Werkhoogte
traploos verstelbaar 1000 - 1200 mm
Afmetingen werkstuk
max. 800 x 2000 mm
Gewicht werkstuk
max. 45 kg
Hulpmiddel voor laseraanpassing
2600-2000-30-00
Hulpmiddel voor laseraanpassing
Productfamilie
voor werkplaatsuitrusting
Variante
für Quick-Press 300/400 und Maxi-Press 500
Matrijsopname ø 50 mm voor Quick-Press 400
2665-0000-10-03
Matrijsopname ø 50 mm voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Type
voor Matrijzen met buitendiameter 50 mm
Penverbinding
ø 20 mm
Adapter voor Quick-Press 400
2665-0000-10-04
Adapter voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Penverbinding
ø 20 mm
Draadstempelhouder
M14x1,5
Klapaanslag voor Quick-Press 400
2665-0000-21-00
Klapaanslag voor Quick-Press 400
Productfamilie
voor werkplaatsuitrusting
Opslaan als PDF Opslaan als PDF Directe vraag
Contact
Vind je persoonlijke contactpersoon
We zijn er voor jou

Geoptimaliseerde behuizingen en kasten worden niet aan de lopende band gemaakt, maar in samenspraak met u. Bent u er klaar voor?
Spreek dan meteen met uw persoonlijke häwa adviseur.

Kies nu een adviseur

Empfangsmitarbeiterin Frau Sproll. Empfangsmitarbeiterin Frau Sproll.
