Klemmenkasten Detail

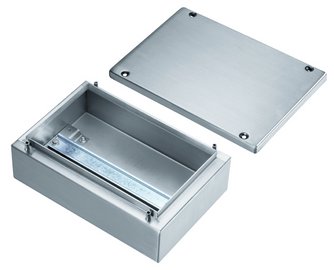

Klemmenkasten K11

Klemmenkasten voor de optimale bescherming van bedradingen.
Aarding volgens DIN EN 61439-1, bouten M5x10 aan deksel en corpus.
90° rand: 20 mm.
Deksel met naadloos geschuimde dichting.
Deksel geschroefd met 4 st., vanaf L 400 mm met 6 st. Torx-schroeven TX25 buiten de PU-dichting.
Inbouwsysteem: DIN-rails tot behuizingslengte 499 mm DIN EN 60715 35 mm x 7,5 mm, vanaf behuizingslengte 500 mm DIN EN 60715 35 mm x 15 mm.


2411-2020-10-30	200 mm	200 mm	100 mm
2411-2520-10-30	200 mm	250 mm	100 mm
2411-3020-10-30	200 mm	300 mm	100 mm
2411-3520-10-30	200 mm	350 mm	100 mm
2411-4020-10-30	200 mm	400 mm	100 mm
2411-5020-10-30	200 mm	500 mm	100 mm
2411-6020-10-30	200 mm	600 mm	100 mm
2411-7020-10-30	200 mm	700 mm	100 mm

Klemmenkasten K8

Klemmenkasten voor de optimale bescherming van bedradingen.
Aarding volgens DIN EN 61439-1, bouten M5x10 aan deksel en corpus.
Gezette rand 9 mm.
Deksel met naadloos geschuimde dichting.
Deksel geschroefd met onverliesbare schroeven en verwijderbare kooimoeren.
Inbouwsysteem: DIN-rail tot behuizingslengte 499 mm DIN EN 60715 35 mm x 7,5 mm, vanaf behuizingslengte 500 mm DIN EN 60715 35 mm x 15 mm.


2408-1515-80-37	150 mm	150 mm	80 mm
2408-2015-80-37	150 mm	200 mm	80 mm
2408-2020-80-37	200 mm	200 mm	80 mm
2408-2515-80-37	150 mm	250 mm	80 mm
2408-3015-80-37	150 mm	300 mm	80 mm
2408-3020-80-37	200 mm	300 mm	80 mm
2408-3030-80-37	300 mm	300 mm	80 mm
2408-3515-80-37	150 mm	350 mm	80 mm
2408-4015-80-37	150 mm	400 mm	80 mm
2408-4020-80-37	200 mm	400 mm	80 mm
2408-4030-80-37	300 mm	400 mm	80 mm
2408-4040-80-37	400 mm	400 mm	80 mm
2408-5015-80-37	150 mm	500 mm	80 mm
2408-5020-80-37	200 mm	500 mm	80 mm
2408-6015-80-37	150 mm	600 mm	80 mm
2408-6020-80-37	200 mm	600 mm	80 mm
2408-7015-80-37	150 mm	700 mm	80 mm
2408-7020-80-37	200 mm	700 mm	80 mm

Klemmenkasten K10

Klemmenkasten voor de optimale bescherming van bedradingen.
Aarding volgens DIN EN 61439-1, bouten M5x10 aan deksel en corpus.
90° rand: 20 mm.
Deksel met naadloos geschuimde dichting.
Deksel geschroefd met 4 st. schroeven, vanaf L= 400 mm. met 6 st. kruiskopschroeven PH2 buiten de PU-dichting.
Inbouwsysteem: DIN-rails tot behuizingslengte 499 mm DIN EN 60715 35 mm x 7,5 mm, vanaf behuizingslengte 500 mm DIN EN 60715 35 mm x 15 mm.


2410-2020-10-37	200 mm	200 mm	100 mm
2410-2520-10-37	200 mm	250 mm	100 mm
2410-3020-10-37	200 mm	300 mm	100 mm
2410-3520-10-37	200 mm	350 mm	100 mm
2410-4020-10-37	200 mm	400 mm	100 mm
2410-5020-10-37	200 mm	500 mm	100 mm
2410-6020-10-37	200 mm	600 mm	100 mm
2410-7020-10-37	200 mm	700 mm	100 mm

Klemmenkasten K12


2412-1515-12-37	150 mm	150 mm	120 mm
2412-2015-12-37	150 mm	200 mm	120 mm
2412-2020-12-37	200 mm	200 mm	120 mm
2412-2515-12-37	150 mm	250 mm	120 mm
2412-3015-12-37	150 mm	300 mm	120 mm
2412-3020-12-37	200 mm	300 mm	120 mm
2412-3030-12-37	300 mm	300 mm	120 mm
2412-3515-12-37	150 mm	350 mm	120 mm
2412-4015-12-37	150 mm	400 mm	120 mm
2412-4020-12-37	200 mm	400 mm	120 mm
2412-4030-12-37	300 mm	400 mm	120 mm
2412-4040-12-37	400 mm	400 mm	120 mm
2412-5015-12-37	150 mm	500 mm	120 mm
2412-5020-12-37	200 mm	500 mm	120 mm
2412-5030-12-37	300 mm	500 mm	120 mm
2412-5040-12-37	400 mm	500 mm	120 mm
2412-6015-12-37	150 mm	600 mm	120 mm
2412-6020-12-37	200 mm	600 mm	120 mm
2412-6030-12-37	300 mm	600 mm	120 mm
2412-6040-12-37	400 mm	600 mm	120 mm
2412-7015-12-37	150 mm	700 mm	120 mm
2412-7020-12-37	200 mm	700 mm	120 mm
2412-7030-12-37	300 mm	700 mm	120 mm
2412-7040-12-37	400 mm	700 mm	120 mm
