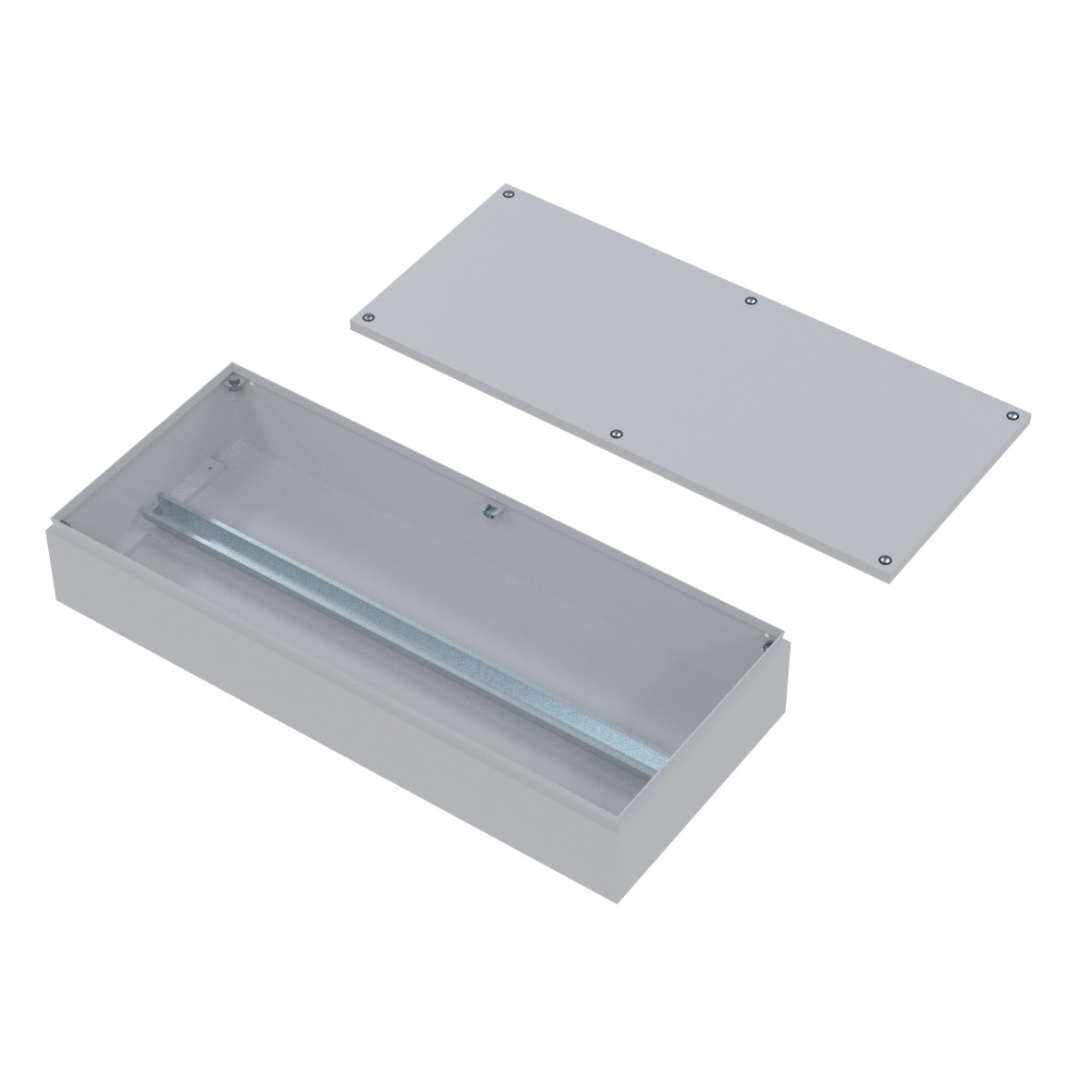

Klemmenkasten K12

Downloadcenter

Favorieten

Beschermklasse: IP66
Onverliesbare dekselschroeven
Verwijderbare kooimoeren
Inclusief DIN-rail
Toelatingen: cULus

Productomschrijving

Klemmenkasten voor de optimale bescherming van bedradingen.

Aarding volgens DIN EN 61439-1, bouten M5x10 aan deksel en corpus.

Gezette rand 9 mm.

Deksel met naadloos geschuimde dichting.

Deksel geschroefd met onverliesbare schroeven en verwijderbare kooimoeren.

Inbouwsysteem: DIN-rail tot behuizingslengte 499 mm DIN EN 60715 35 mm x 7,5 mm, vanaf behuizingslengte 500 mm DIN EN 60715 35 mm x 15 mm.

Technische gegevens

Artikelnummer: 2412-7030-12-37
Materiaal: Plaatstaal
Breedte: 300 mm
Diepte: 120 mm
Lengte: 700 mm
Aantal dekselschroeven: 6
Plaatdikte: 1,5 mm
Aardaansluiting: volgens DIN EN 61439-1
Oppervlakte: poedercoat RAL 7035 structuur
Beschermingsklasse: IP66
Type 1, 12, 13; optioneel: Type 2, 5, 3, 3R, 4
Toelating: cULus

Klemmenkasten met deksel en gemonteerde DIN-rail

2408-7201-15-04

Scharnierbeugel

Materiaal

Plaatstaal 1,5 mm

Oppervlakte

galv. Verzinkt

Verdere informatie

2408-7030-00-12

Montageplaat

Breedte

255 mm

Hoogte

685 mm

Verdere informatie

2462-0402-06-91

Din-rail

Lengte

691 mm

Verdere informatie

2462-0502-06-91

Din-rail

Lengte

691 mm

Verdere informatie

Montagehandleidingen:

Klemmenkasten Typ K8 und K12 2408-0001-01-77 - MA

CAD-gegevens en andere weergaven.:

Save as PDF Direct request

Klemmenkasten K12

Klemmenkasten voor de optimale bescherming van bedradingen.
Aarding volgens DIN EN 61439-1, bouten M5x10 aan deksel en corpus.
Gezette rand 9 mm.
Deksel met naadloos geschuimde dichting.
Deksel geschroefd met onverliesbare schroeven en verwijderbare kooimoeren.
Inbouwsysteem: DIN-rail tot behuizingslengte 499 mm DIN EN 60715 35 mm x 7,5 mm, vanaf behuizingslengte 500 mm DIN EN 60715 35 mm x 15 mm.


2412-1515-12-37	150 mm	150 mm	120 mm
2412-2015-12-37	150 mm	200 mm	120 mm
2412-2020-12-37	200 mm	200 mm	120 mm
2412-2515-12-37	150 mm	250 mm	120 mm
2412-3015-12-37	150 mm	300 mm	120 mm
2412-3020-12-37	200 mm	300 mm	120 mm
2412-3030-12-37	300 mm	300 mm	120 mm
2412-3515-12-37	150 mm	350 mm	120 mm
2412-4015-12-37	150 mm	400 mm	120 mm
2412-4020-12-37	200 mm	400 mm	120 mm
2412-4030-12-37	300 mm	400 mm	120 mm
2412-4040-12-37	400 mm	400 mm	120 mm
2412-5015-12-37	150 mm	500 mm	120 mm
2412-5020-12-37	200 mm	500 mm	120 mm
2412-5030-12-37	300 mm	500 mm	120 mm
2412-5040-12-37	400 mm	500 mm	120 mm
2412-6015-12-37	150 mm	600 mm	120 mm
2412-6020-12-37	200 mm	600 mm	120 mm
2412-6030-12-37	300 mm	600 mm	120 mm
2412-6040-12-37	400 mm	600 mm	120 mm
2412-7015-12-37	150 mm	700 mm	120 mm
2412-7020-12-37	200 mm	700 mm	120 mm
2412-7040-12-37	400 mm	700 mm	120 mm
