3339-1070-40-17

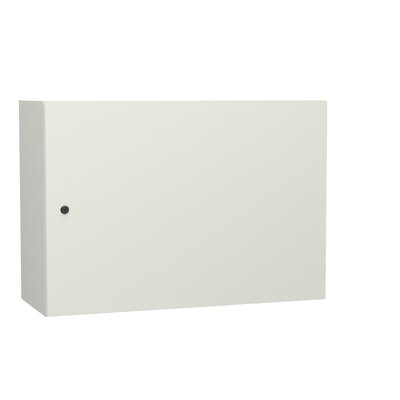

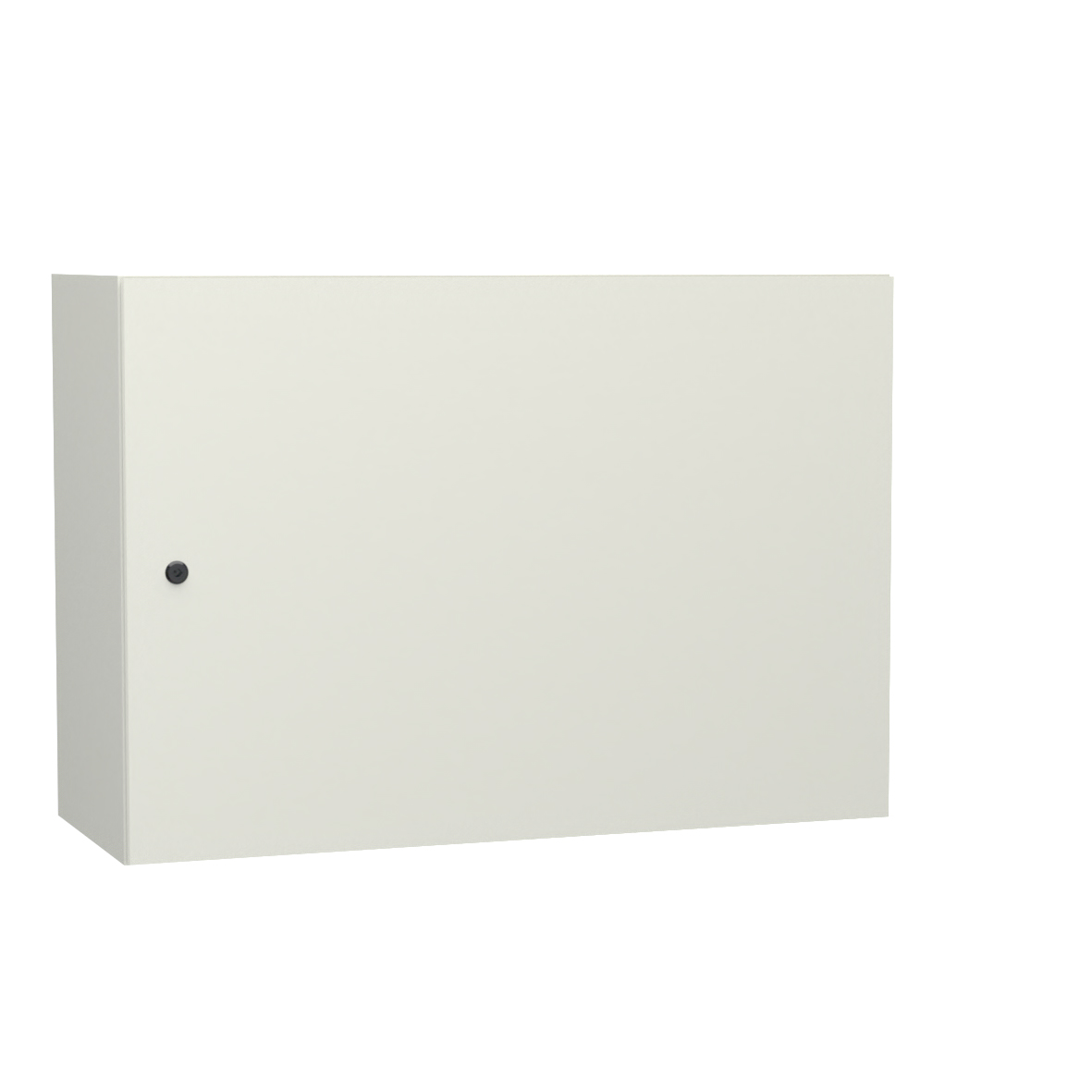

Wandbehuizingen Dwars formaat
- Beschermklasse IP55
- 180° verdekt scharnier
- stabiele rand 26,5 mm breed
- smalle deurspleet
- Scharnierzijde kan worden gewijzigd zonder te boren
Productomschrijving
Wandbehuizing met 1- of 2-deurs, met montageplaat.
Aarding volgens DIN EN 61439-1, bouten M6x16 aan de deur en corpus.
Dubbele gezette rand en smalle deurspleet voorkomt binnendringen van vuil en water bij het openen van de deur.
Deur (en) met naadloos geschuimde dichting, bij 1-deurs variant: rechts scharnierend, omkeren mogelijk, bij 2-deurs variant: rechterdeur overlapt.
Verborgen scharnieren van staal, openingshoek 180°.
Sluiting: 3-punts sluiting, standaardgebruik 3 mm dubbelbaard.
Deur (en) aan beide zijden met versterkings-/perforatieprofiel met bevestigingsgaten Ø 4,2 mm in 25 mm raster.
Bodem met binnenliggende kabelinvoerplaat (en) van sendzimir verzinkt plaatstaal, gezette zijden, dichting door middel van PU-schuim (bruikbare oppervlakte per labelplaat: 500 mm x 125 mm) met bouten M6x16 bevestigd.
Montageplaat op de achterwand met bouten M8x30 bevestigd, bodem met opnameprofielen.
Wandbevestiging: achterwand met 4 gaten Ø 9 mm voor montage aan de wandbevestigingsbeugels.
Technische gegevens
-
Artikelnummer: 3339-1070-40-17
-
Bodem met: 1 uitsparing 500x125 mm met 6 st. bevestigingsbouten M6x16 afstand uitsparing - achterwand 50 mm
-
Type: 1-deur
-
Materiaal: Plaatstaal
-
Breedte: 1000 mm
-
Hoogte: 700 mm
-
Diepte: 400 mm
-
Gewicht: 51.47 kg
-
Aantal kabelinvoerplaten: 1
-
Plaatdikte: Corpus: 1,5 mm
Deur: 2 mm -
Maximale inbouwdiepte: van T-12 en T-24 mm bij gezette montageplaat (20 mm)
-
Aardaansluiting: volgens DIN EN 61439-1
-
Oppervlakte: poedercoat RAL 7035 structuur, kabelplaat verzinkt
-
Sluiting: Kunststof behuizing, sluitbouten: GDZn zwart, sluittong: verzinkt
-
Montageplaat: verzinkt, 2,5 mm, behuizing breedte 1000 mm gezet 20 mm
-
Constructief ontworpen overeenkomstig: beschermklasse IP55, voldoet aan de technische vereisten volgens type 12
Tip
- Sluiting middels compactgreep 3070-0908-00-01 (profiel halfcilinder). Andere modificaties op aanvraag.
- Behuizing compleet met gemonteerde montageplaat en kabelinvoerplaat (en), bevestigingsset voor aarding en een sleutel.
