1207-0030-20-00

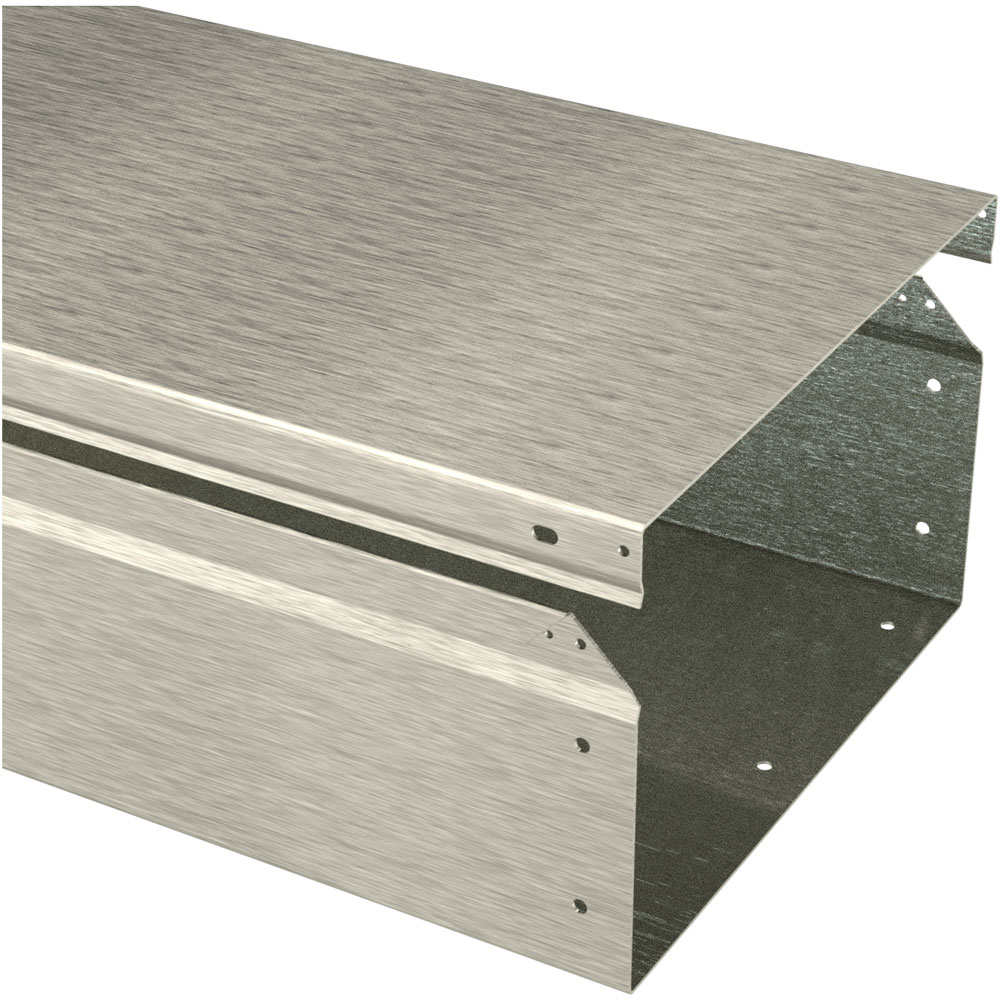

Kabelkanaal
- Doorgaand inlegbaar.
- Hoogste flexibiliteit middels doordachte accessoires.
Productomschrijving
De opklikbare deksels van de kanalen nemen weinig ruimte in beslag bij het afnemen. Het kan na de installatie, indien nodig, met schroeven vastgezet worden.
Door de afgeschuinde kanaal einden is een doorgaande inlegbaarheid gegarandeerd.
De kanaal einden hebben gaten voor de bevestigingsschroeven van de verbindings-U of verbindingshoek.
Technische gegevens
-
Artikelnummer: 1207-0030-20-00
-
Type: Kabelkanaal 1207
-
Lengte: 2000 mm
-
Beschermingsklasse: IP2X
-
Materiaal: Roestvast staal 1.4301
-
Oppervlakte: buitenzijde geborsteld
-
Materiaaldikte: 1,5 mm
-
Gewicht: 22 kg
Tip
- Het maken van tussenlengten gebeurt door inkorten met decoupeer- of bandzaag en aansluitend het ponsen van de verbindingsgaten met een universeel inzetbare pons tang 1204-1301-06-00.
- De verbinding met andere vormdelen gaat door middel van een verbindings-U of verbindingshoek.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
- 1 kabelkanaal met deksel.

1207-1330-02-25
Hoekstuk
Type
Kabelkanaal 1207
Hoek
45°
Legrichting
verticaal onder
Materiaal
Roestvast staal 1.4301

1207-1330-02-70
Hoekstuk
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
verticaal onder
Materiaal
Roestvast staal 1.4301

1207-0430-00-00
T-Stuk
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
willekeurig
Materiaal
Roestvast staal 1.4301

1207-0330-13-00
Hoekstuk
Type
Kabelkanaal 1207
Hoek
45°
Legrichting
willekeurig
Materiaal
Roestvast staal 1.4301

1207-0330-90-00
Hoekstuk
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
willekeurig
Materiaal
Roestvast staal 1.4301

1207-1330-00-90
Hoekstuk
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
verticaal boven
Materiaal
Roestvast staal 1.4301

1207-1330-01-35
Hoekstuk
Type
Kabelkanaal 1207
Hoek
45°
Legrichting
verticaal boven
Materiaal
Roestvast staal 1.4301

1207-0715-10-01
Reduceerstuk
Type
Kabelkanaal 1207
Doorsnede
van 150 x 150 mm aan 100 x 100 mm
Longueur
185 mm
Materiaal
Roestvast staal 1.4301

1207-0730-15-00
Reduceerstuk
Type
Kabelkanaal 1207
Doorsnede
van 300 x 150 mm aan 150 x 150 mm
Longueur
280 mm
Materiaal
Roestvast staal 1.4301


1207-1430-90-01
Draaihoek
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
Uitgang rechtsachter
Materiaal
Roestvast staal 1.4301

1207-1430-90-02
Draaihoek
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
Uitgang links achter
Materiaal
Roestvast staal 1.4301

1207-1530-00-00
Draai T-stuk
Type
Kabelkanaal 1207
Materiaal
Roestvast staal 1.4301
Oppervlakte
buitenzijde geborsteld


1207-0130-10-01
Verbindings-U
Type
Kabelkanaal 1207
Legrichting
horizontaal
Uitvoering
Met schroefdraad


1207-0130-21-38
Verbindings-U
Type
Kabelkanaal 1207
Legrichting
horizontaal
Uitvoering
lang met schroefdraad


1207-0115-30-01
Verbindingshoek
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Uitvoering
Met schroefdraad

1207-0715-05-00
Tussenwand voor rechte kanalen
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm + 300 x 150 mm
Longueur
498 mm
Materiaal
Roestvast staal 1.4301

1207-0715-10-00
Tussenwand voor rechte kanalen
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm + 300 x 150 mm
Longueur
998 mm
Materiaal
Roestvast staal 1.4301

1207-0715-20-00
Tussenwand voor rechte kanalen
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm + 300 x 150 mm
Longueur
1998 mm
Materiaal
Roestvast staal 1.4301
Montagehandleidingen:
CAD-data en andere visualisaties:
