1207-1330-02-25

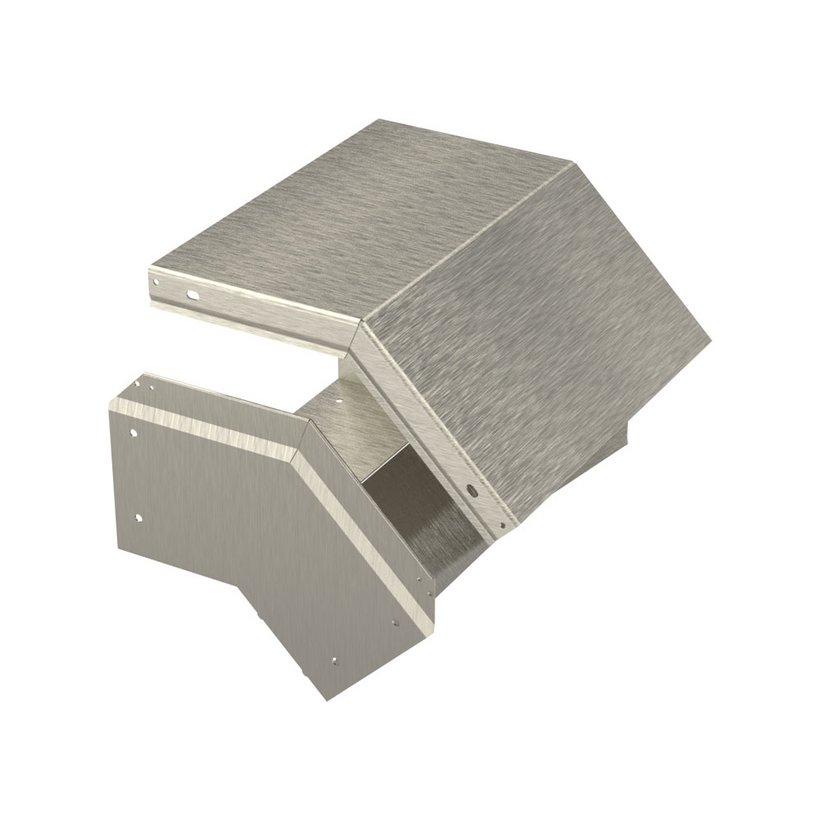

Hoekstuk
- Doorgaand inlegbaar
Productomschrijving
De opklikbare deksels van de kanalen nemen weinig ruimte in beslag bij het afnemen. Het kan na de installatie, indien nodig, met schroeven vastgezet worden.
Dit vormdeel heeft gaten voor de bevestigingsschroeven van de verbindingshoek.
Technische gegevens
-
Artikelnummer: 1207-1330-02-25
-
Type: Kabelkanaal 1207
-
Hoek: 45°
-
Legrichting: verticaal onder
-
Beschermingsklasse: IP2X
-
Materiaal: Roestvast staal 1.4301
-
Oppervlakte: buitenzijde geborsteld
-
Materiaaldikte: 1,5 mm
-
Gewicht: 3 kg
Tip
- Om een verbinding te maken met een kabelkanaal of een ander koppelstuk zijn verbindings-U of verbindingshoeken nodig.
- Verbindings-U moeten worden gebruikt als het niet “om de hoek” gaat. Afhankelijk van het aantal graden van het hoekstuk en de uitvoering van het volgende aangesloten koppelstuk zijn bevestigingshoekstukken met verschillende aantallen graden nodig.
- Mogelijkheden van verbindingen worden weergegeven in de catalogus. Zie catalogus "Kabelkanalen" in het Download-Center.
- Potentiaalvereffening moet ter plaatse worden uitgevoerd. Zie "Schutzleiteraufbau - xxx" onder Downloads.
- 1 hoekstuk met deksel

1207-0730-15-00
Reduceerstuk
Type
Kabelkanaal 1207
Doorsnede
van 300 x 150 mm aan 150 x 150 mm
Longueur
280 mm
Materiaal
Roestvast staal 1.4301




1207-1430-90-01
Draaihoek
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
Uitgang rechtsachter
Materiaal
Roestvast staal 1.4301

1207-1430-90-02
Draaihoek
Type
Kabelkanaal 1207
Hoek
90°
Legrichting
Uitgang links achter
Materiaal
Roestvast staal 1.4301

1207-1530-00-00
Draai T-stuk
Type
Kabelkanaal 1207
Materiaal
Roestvast staal 1.4301
Oppervlakte
buitenzijde geborsteld


1207-0130-10-01
Verbindings-U
Type
Kabelkanaal 1207
Legrichting
horizontaal
Uitvoering
Met schroefdraad


1207-0130-21-38
Verbindings-U
Type
Kabelkanaal 1207
Legrichting
horizontaal
Uitvoering
lang met schroefdraad


1207-0115-30-01
Verbindingshoek
Type
Kabelkanaal 1207
Doorsnede
150 x 150 mm
Uitvoering
Met schroefdraad
