0348-7016-33-93

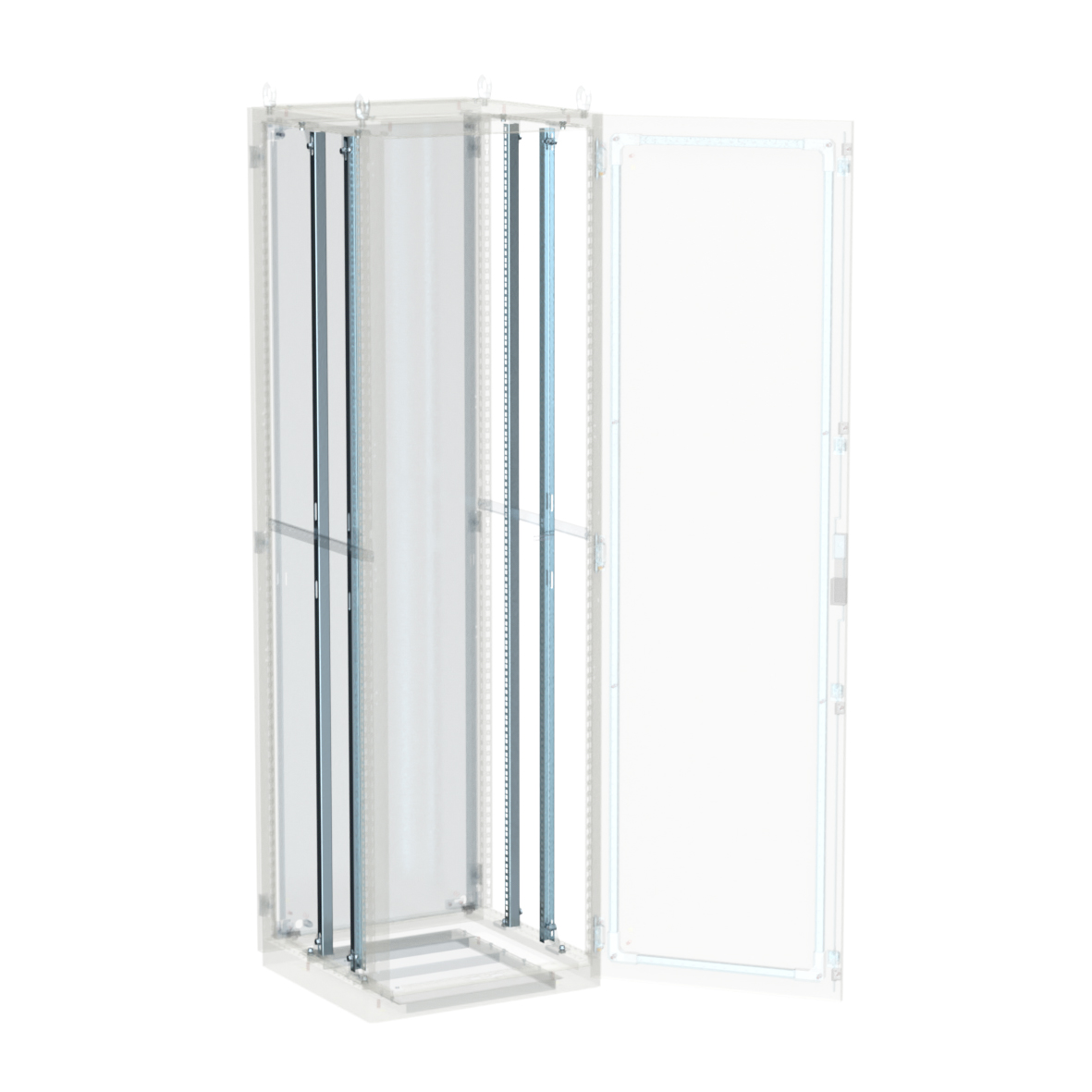

19“-Rasterrails verzinkt
- Voor de montage van 19“inbouwdelen
Productomschrijving
Aardaansluiting volgens DIN EN 61439-1.
Voor de montage van bouwgroepen volgens DIN 41494 voor 600 mm brede kasten.
De rails zijn verstelbaar en kunnen op de bevestigingsmaat „A“ van glijrails worden vastgezet.
Technische gegevens
-
Artikelnummer: 0348-7016-33-93
-
Afmeting: Hoogte : 1478 mm passend voor hoogte : 1600 mm
-
Oppervlakte: Galv. verzinkt en blauw gepassiveerd
-
Bouwhoogte: HE/U33
-
Materiaal: Plaatstaal
-
Bevestigingsmaat (x): 1416 mm
-
Materiaaldikte: 1.5 mm
Tip
- Voor de montage in een kast is een set bevestigingsbeugels benodigd. (4 st. bestel-eindnummer 63, 8 st. bestel-eindnummer 73 en 93.)
- bij bestel-eindnummer
- 63: 1 set = 2 rasterrails met bevestigingsonderdelen
- 73: 1 set = 2 rasterrails, 2 raster-U met bevestigingsonderdelen
- 93: 1 set = 4 raster-U met bevestigingsonderdelen
0348-9029-56-03
Bevestigingsmateriaal 0348
Passend voor type
19“-Rasterrails verzinkt / Bestel-eindnummer 63
0348-9829-56-03
Bevestigingsmateriaal 0348
Passend voor type
19“-Rasterrails verzinkt / Bestel-eindnummer 73 und 93
0370-1016-40-00
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0370-1016-40-10
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0370-1016-50-00
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
500 mm
Variante
zonder montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0370-1016-50-10
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
500 mm
Variante
met montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0370-6016-40-00
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0370-6016-40-10
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0370-8016-40-00
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0370-8016-40-10
Vloerstaande kast Roestvaststaal H370, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP56
Type 1, 12
Type 1, 12
Toelating
cULus
0390-6016-40-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-6016-40-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-8016-40-07
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0390-8016-40-17
Vloerstaande kasten Plaatstaal H390, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0375-1016-40-00
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0375-1016-40-10
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0375-1016-50-00
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
500 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0375-1016-50-10
Aanbouwkast Roestvaststaal H375, 1-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
500 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0375-1116-40-00
Aanbouwkast Roestvaststaal H375, 2-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0375-1116-40-10
Aanbouwkast Roestvaststaal H375, 2-deurs
Breedte
1000 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-1216-40-07
Aanbouwkast Plaatstaal H395, 2-deurs
Breedte
1200 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-1216-40-17
Aanbouwkast Plaatstaal H395, 2-deurs
Breedte
1200 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-1216-60-07
Aanbouwkast Plaatstaal H395, 2-deurs
Breedte
1200 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-1216-60-17
Aanbouwkast Plaatstaal H395, 2-deurs
Breedte
1200 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-6016-40-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6016-40-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-6016-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-6016-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
600 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8016-40-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8016-40-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55, IP56 optioneel
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
cULus
0395-8016-60-07
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
0395-8016-60-17
Aanbouwkast Plaatstaal H395, 1-deurs
Breedte
800 mm
Hoogte
1600 mm
Diepte
600 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12
Type 1, 12
Toelating
cULus
