19“-Onderdelen

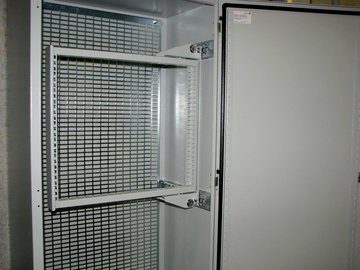

19“-Zwenkraam 0361

Er is geen dwarsbalk nodig, omdat het draaipunt en de sluiting aan dezelfde kant liggen.
Aardaansluiting volgens DIN EN 61439-1, aansluiten aan frame.
Voor montage van inschuif units, rekken, etc.
Voor inbouw in häwa vloerstaande- en aanbouwkasten en wandbehuizingen serie 3331.
Aanslag links of rechts.
Vergrendeling: knevelsluiting 3 mm dubbel baard.
Draagvermogen: ca. 40 kg.


0361-7003-60-07	600 mm	278 mm
0361-7006-60-07	600 mm	411 mm
0361-7009-60-07	600 mm	544.5 mm
0361-7012-60-07	600 mm	678 mm
0361-7015-60-07	600 mm	811.5 mm
0361-7018-60-07	600 mm	944.3 mm
0361-7006-80-07	800 mm	411 mm
0361-7009-80-07	800 mm	544.5 mm
0361-7012-80-07	800 mm	678 mm
0361-7015-80-07	800 mm	811.5 mm
0361-7018-80-07	800 mm	944.5 mm

19“-Zwenkramen 0318

Aardaansluiting volgens DIN EN 61439-1; aansluiten aan frame.
Vergrendeling: Bij 600 mm breedte, knevel sluiting 3 mm dubbel baard, bij 800 mm breedte, stangensluiting 3 mm dubbel baard.
Draagvermogen: 180 kg bij 90°, 140 kg bij 165°.
Scharnierend: links of rechts.


0318-6016-01-37	600 mm	1600 mm
0318-6018-01-37	600 mm	1800 mm
0318-6020-01-47	600 mm	2000 mm
0318-6022-01-47	600 mm	2200 mm
0318-8016-02-37	800 mm	1600 mm
0318-8018-02-37	800 mm	1800 mm
0318-8020-02-47	800 mm	2000 mm
0318-8022-02-47	800 mm	2200 mm
0318-8016-03-37	800 mm	1600 mm
0318-8018-03-37	800 mm	1800 mm
0318-8020-03-47	800 mm	2000 mm
0318-8022-03-47	800 mm	2200 mm

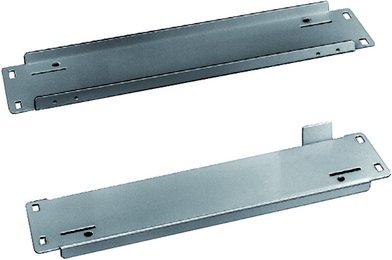

Draagprofielen voor zwenkraam 0318

Aardaansluiting volgens DIN EN 61439-1, kiepmoeren met aardingspunt.
De zwenkramen zijn rechts- en links scharnierend te monteren.
Openingshoek 90°.

		Remember
0318-7060-90-07	600 mm
0318-7080-90-07	800 mm
0318-7010-90-07	1000 mm
0318-7012-90-07	1200 mm

Zwenkset 165°

Aardaansluiting volgens DIN EN 61439-1, kooimoeren met aardingspunt.
Passend voor zwenkramen met midden of zijdelingse 19”-positionering.

Art No.	Remember
0318-7080-18-07

19“-Rasterrails verzinkt

Aardaansluiting volgens DIN EN 61439-1.
Voor de montage van bouwgroepen volgens DIN 41494 voor 600 mm brede kasten.
De rails zijn verstelbaar en kunnen op de bevestigingsmaat „A“ van glijrails worden vastgezet.

		Remember
0348-7016-33-63	1600 mm
0348-7018-38-63	1800 mm
0348-7020-43-63	2000 mm
0348-7022-47-63	2200 mm
0348-7016-33-73	1600 mm
0348-7018-38-73	1800 mm
0348-7020-42-73	2000 mm
0348-7022-47-73	2200 mm
0348-7016-33-93	1600 mm
0348-7018-38-93	1800 mm
0348-7020-42-93	2000 mm
0348-7022-47-93	2200 mm

Bevestigingsmateriaal 0348

Aardaansluiting volgens DIN EN 61439-1, kooimoeren met aardingspunt.
Voor rasterrails verzinkt.
In 25 mm raster in diepte verstelbaar.

		Remember
0348-9029-56-03	19“-Rasterrails verzinkt / Bestel-eindnummer 63
0348-9829-56-03	19“-Rasterrails verzinkt / Bestel-eindnummer 73 und 93

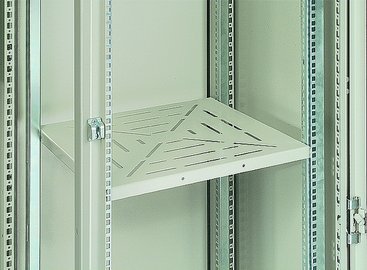

19“-Legbord vast

Aardaansluiting volgens DIN EN 61439-1, kooimoeren met aardingspunt.
Montage door middel van voormontage van kooimoeren en schroeven. Daarna is het legbord gemakkelijk te bevestigen en fixeren.
Het sleufpatroon in de legborden voorkomt warmte ophoping.

		Remember
2010-7263-44-17	600 mm
2010-7263-54-17	800 mm

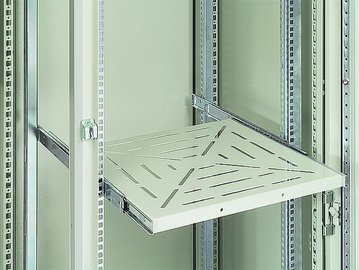

19“-Legbord uitschuifbaar

Snel montagesysteem zonder schroeven. Telescooprails en legbord worden gemakkelijk door middel van fixeerpunten gemonteerd. Het sleufpatroon in de legborden voorkomt warmte ophoping.

		Remember
2010-7261-44-27	600 mm
2010-7261-54-27	800 mm
