0361-7012-80-07
19“-Zwenkraam 0361
- Voor de montage van 19“-inbouwdelen
- Zwenkbaar van 0-90°
Productomschrijving
Er is geen dwarsbalk nodig, omdat het draaipunt en de sluiting aan dezelfde kant liggen.
Aardaansluiting volgens DIN EN 61439-1, aansluiten aan frame.
Voor montage van inschuif units, rekken, etc.
Voor inbouw in häwa vloerstaande- en aanbouwkasten en wandbehuizingen serie 3331.
Aanslag links of rechts.
Vergrendeling: knevelsluiting 3 mm dubbel baard.
Draagvermogen: ca. 40 kg.

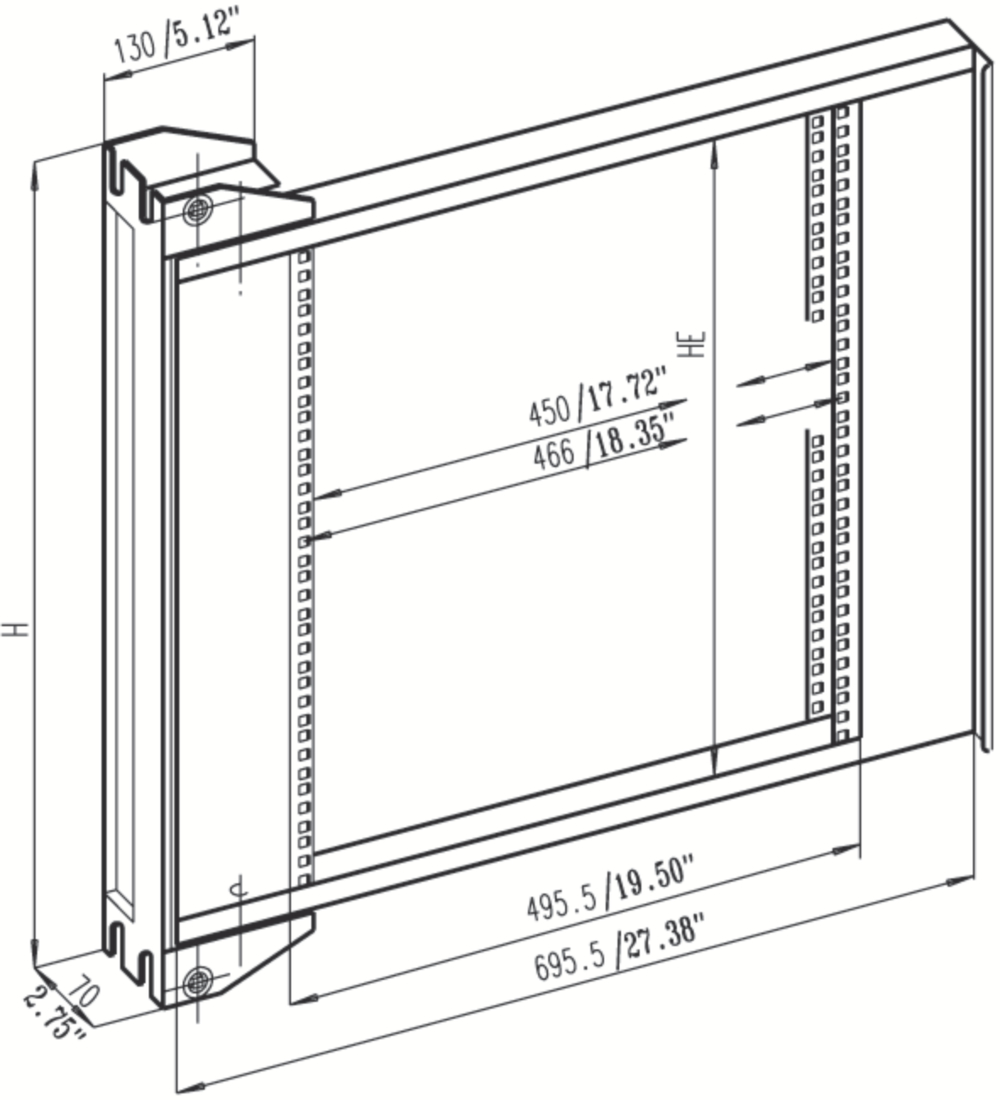

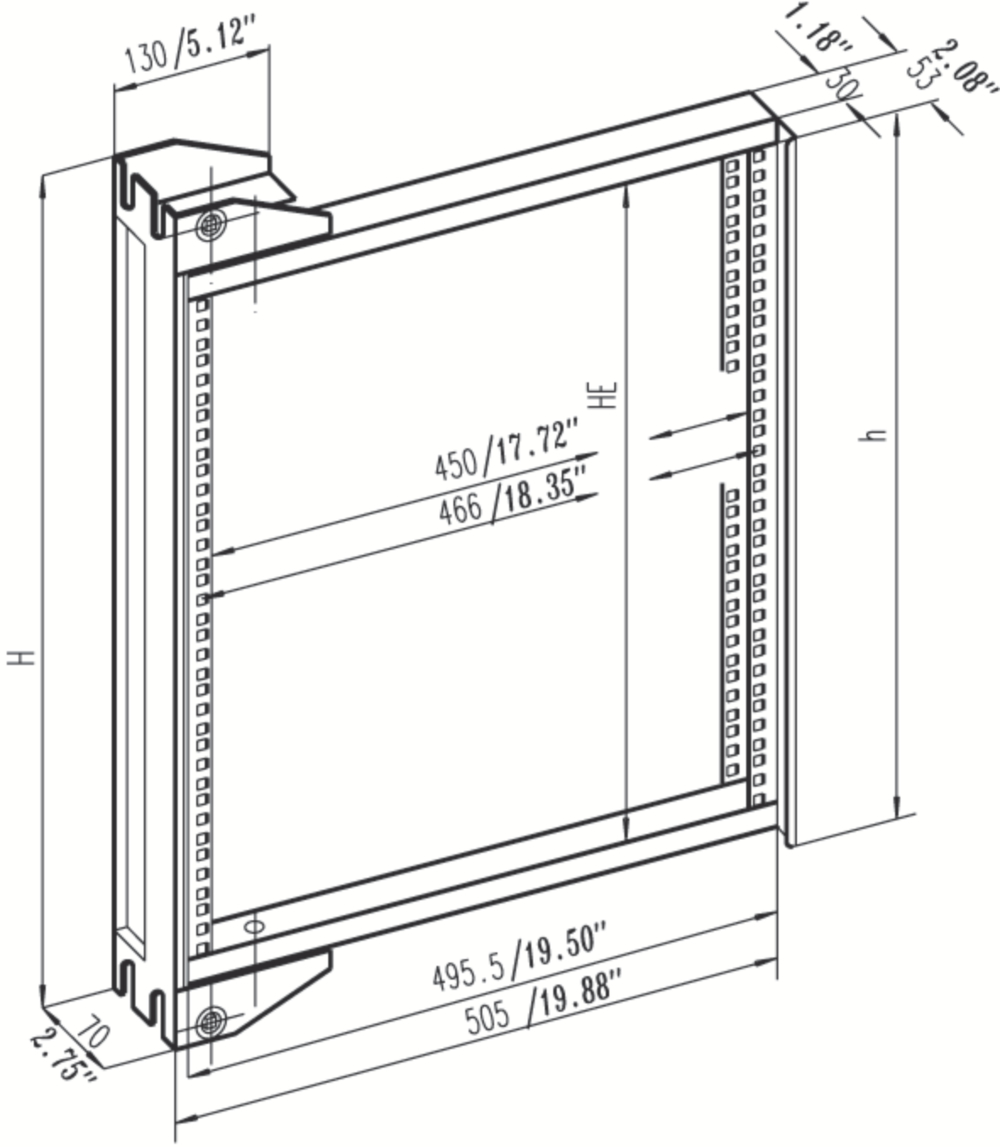

Technische gegevens
-
Artikelnummer: 0361-7012-80-07
-
Afmeting: passend voor breedte : 800 mm
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Bouwhoogte: HE/U12
-
Materiaal: Plaatstaal
-
Gewicht: 4 kg
-
Materiaaldikte: 1.5 mm
-
Maat H: 678 mm
-
Maat hoogte (h): 574.5 mm
Tip
- Bevestigingsmateriaal voor inbouw in kasten of wandbehuizingen zie Toebehoor.
- Zie montagehandleiding onder Downloads.
- 1 st. zwenkraamen compleet
