3070-0907-95-02

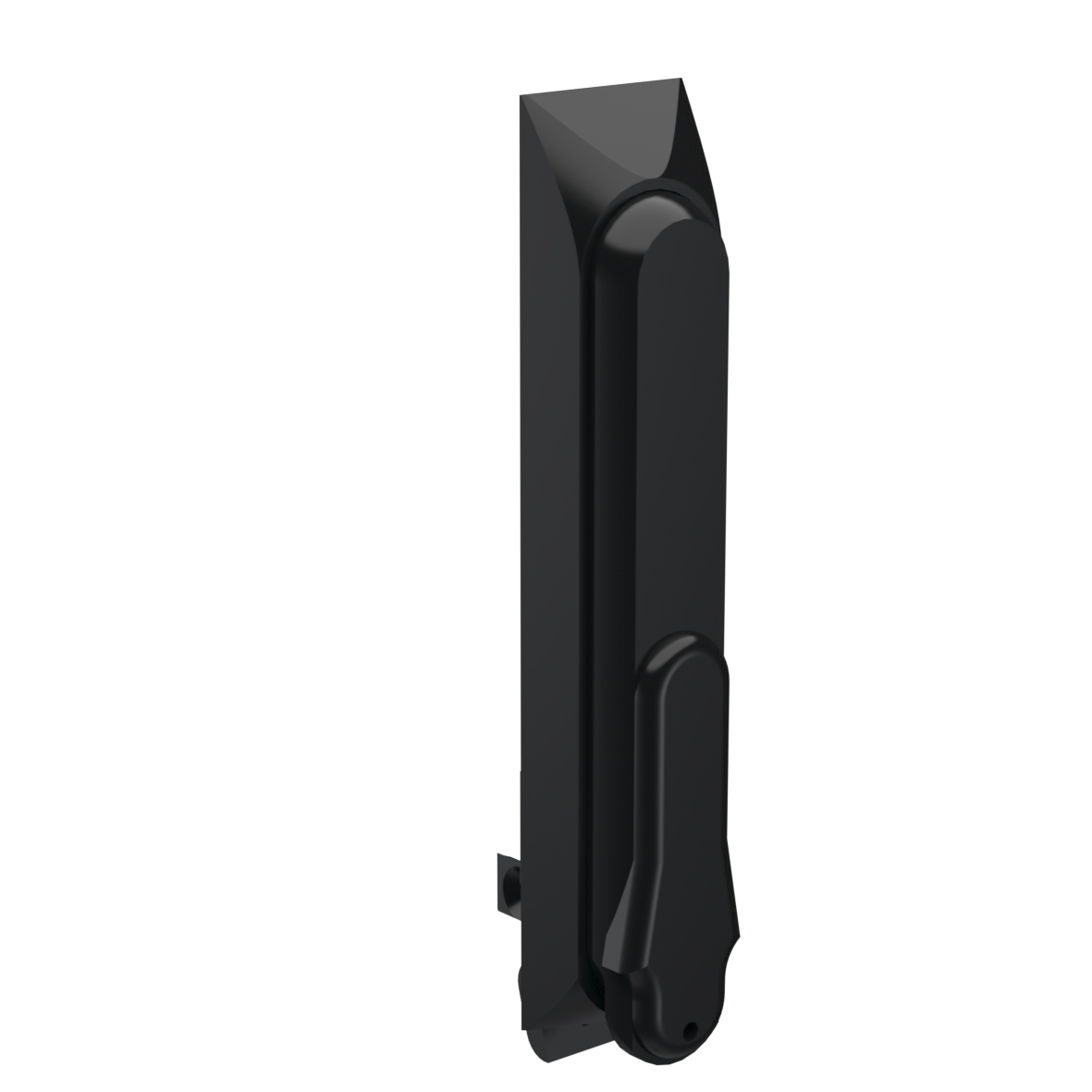

Zwenkhevel afsluitbaar
- Vierkante inbouwopeningen
- Voor sluitingen met stangenslot
- Met cilinderafdekking afsluitbaar
- Beschermingsklasse max. IP65
Productomschrijving
Zwenkhevel voor montage in schakelkastdeuren, rechts- en linkssluitend inzetbaar.
De beschermingsklasse is afhankelijk van de inbouwsituatie, bereikt max. IP65.
Voorbereid voor montage van profielhalfcilinders volgens DIN 18252, 40 mm lang.
De afsluitbare bedieningshendel is in gesloten toestand verzonken. Om deze te ontgrendelen, wordt hij naar boven gezwenkt.
Technische gegevens
-
Artikelnummer: 3070-0907-95-02
-

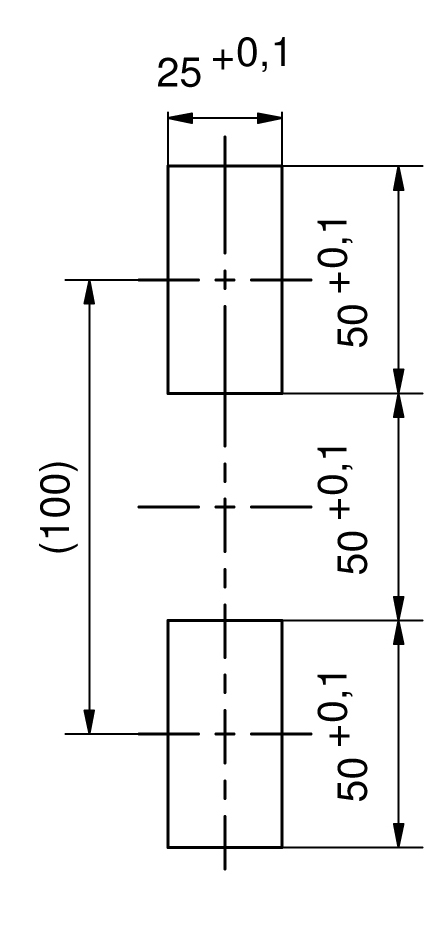

Uitvoering: vierkante inbouwopening
gatafstand 100 mm
schild met haak -
Dikte deurpaneel: 1,5 - 2,5 mm
-
Beschermingsklasse: IP40
-
Sluiting: voorbereid voor profielhalfcilinder, blindstop, zie toebehoor
Tip
- De zwenkhevel vervangt het deurschild die in de standaardversie van de vloerstaande- en aanbouwkasten is geïnstalleerd.
- 1 Stuk met bevestigingsonderdelen en bij beschermingsklasse IP65 met dichtingen en afdekkap.

0390-1618-40-07
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
1600 mm
Hoogte
1800 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE

0390-1618-40-17
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
1600 mm
Hoogte
1800 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE

0390-1620-40-07
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
1600 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE

0390-1620-40-17
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
1600 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE

0390-2018-40-07
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
2000 mm
Hoogte
1800 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE

0390-2018-40-17
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
2000 mm
Hoogte
1800 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE

0390-2020-40-07
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
2000 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
zonder montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE

0390-2020-40-17
Vloerstaande kasten Plaatstaal H390, 2-deurs
Breedte
2000 mm
Hoogte
2000 mm
Diepte
400 mm
Variante
met montageplaat
Beschermingsklasse
IP55
Type 1, 12, 3R optioneel
Type 1, 12, 3R optioneel
Toelating
CE
