0390-2020-40-07

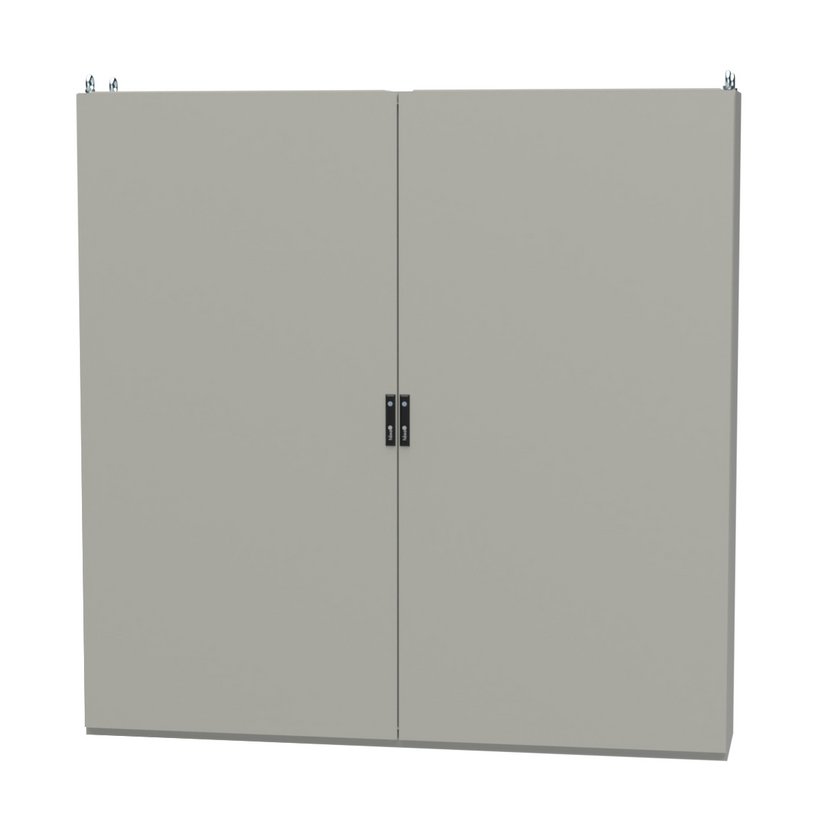

Vloerstaande kasten Plaatstaal H390, 2-deurs
- Plaatstaal
- Staande kast
- Diepte-400 mm
- Moduliare uitbreiding mogelijk door systeemtoebehoor
Productomschrijving
Vrijstaande kast, dubbeldeurs. Verkrijgbaar met of zonder montageplaat. Optioneel met montagerails voor 100% gebruik van häwa accessoires
Aardaansluiting volgens DIN EN 61439-1, bouten M8x20 op alle bewegende of afneembare onderdelen in het dak en de bodem, ook montageplaten en kabelinvoerplaten met gaten
Gezette deurlijst voorkomt het binnen dringen van water en vuil bij het openen van de deur
Deuren met naadloos opgeschuimde dichting
Openingshoek 120° naar 180° om te bouwen
Sluiting: Stangensluiting
Standaard sluiting 3 mm dubbelbaard
Met versterkingsprofiel van vierkantbuis met bevestigingsgaten 4,5 mm in 25 mm raster
Dak in het midden gedeeld en afneembaar, met 4 st. hijsogen M12 volgens DIN 580
Bodem in het midden gedeeld, elk met een driedelige, verschuifbare kabelinvoerplaat en bevestigingsgaten Ø 10,6 mm
Montageplaat met C-kant diepte verstelbaar in 25 mm raster; eenvoudige montage door häwa vergrendelingsbeugels
Technische gegevens
-
Artikelnummer: 0390-2020-40-07
-
Beschermingsklasse: IP55
Type 1, 12, 3R optioneel -
Materiaal: Plaatstaal
-
Toelating: CE
-
Afmeting: Breedte : 2000 mm Hoogte : 2000 mm Diepte : 400 mm
-
Gewicht: 196.5 kg
-
kabinet soort: Vloerstaande kasten
-
Variant: zonder montageplaat
-
Oppervlakte: poedercoat RAL 7035 structuur
-
Materiaaldikte: Deur: 2 mm
Dakversterking: 2 mm
Plaatdikte bodemprofiel: 2,5 mm
Frame/Corpus: 1,5 mm
Achterwand: 1,5 mm
Tip
- Waarschuwing: Midden bevestiging 0391- 0003-.. -00 is niet met verticale montagerails 0391-90 .. -00-03 te combineren.
- Modulaire uitbreiding is mogelijk door middel van de horizontale/verticale montagerails.
- De maten voor de sokkelbevestiging kunt u vinden op de tekeningen van de sokkel
- 1 st. kast kpl. met hijsogen, dakplaat, kabelinvoerplaten en 1 sleutel
2070-9102-34-00
Kooimoeren
Draad
M4
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-35-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-35-02
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-35-03
Kooimoeren
Draad
M5
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-36-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9102-45-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,9 - 1,9 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-45-01
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,5 - 2,0 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,9 - 1,9 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-01
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,5 - 2,0 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,8 - 2,9 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9102-46-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
met aardingspunt
2070-9202-35-00
Kooimoeren
Draad
M5
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-35-02
Kooimoeren
Draad
M5
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-35-03
Kooimoeren
Draad
M5
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-36-00
Kooimoeren
Draad
M6
Passend voor plaatdikte
0,7 - 1,6 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-36-02
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,7 - 2,7 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9202-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
2,8 - 3,5 mm
Voor uitsparing grootte
9,5x9,5 mm
Variante
zonder aardingspunt
2070-9203-36-03
Kooimoeren
Draad
M6
Passend voor plaatdikte
1,8 - 3,2 mm
Voor uitsparing grootte
12,3x12,3 mm
Variante
zonder aardingspunt
3080-7109-87-00
Deuropeningsbegrenzer voor H390/H395, H370/H375
Oppervlakte
verzinkt
Materiaal
Plaatstaal
Passend voor Type
H390/H395 en H370/H375 voor deurbreedte vanaf 500 mm.
3070-0907-95-01
Zwenkhevel afsluitbaar
Uitvoering
vierkante inbouwopening
gatafstand 100 mm
schild met haak
gatafstand 100 mm
schild met haak
Beschermingsklasse
IP40
Type
met häwa Logo
3070-0907-95-02
Zwenkhevel afsluitbaar
Uitvoering
vierkante inbouwopening
gatafstand 100 mm
schild met haak
gatafstand 100 mm
schild met haak
Beschermingsklasse
IP40
0396-2001-41-17
Sokkel 100 mm hoog alleen voor kast H390 (achterzijde gelijk)
Passend voor breedte
2000 mm
Passend voor diepte
400 mm
Materiaal
Plaatstaal
Sokkeldieptee
375 mm
0396.2002.41.17
Sokkel 200 mm hoog alleen voor kast H390 (achterzijde gelijk)
Passend voor breedte
2000 mm
Passend voor diepte
400 mm
Materiaal
Plaatstaal
Sokkeldieptee
375 mm
Montagehandleidingen:
CAD-data en andere visualisaties:
