2683-0000-00-09
Vormponsen voor MinD / D-Sub / IEEE
- Lange levensduur
- Economische werken
Productomschrijving
Voor het ponsen in plaatwerk met handpomp.
Makkelijk uit te lijnen door de markeringen op de matrijs.
Snel, schoon, zonder bramen.
Technische gegevens
-
Artikelnummer: 2683-0000-00-09
-
Max. plaatdikte: plaatstaal 1,75 mm / roestvast staal 1 mm / aluminium 2 mm
-
Productfamilie: Voor mobiele apparaten
-
Schroefdraad: ø 9,5 mm
-
Afmeting: 11,3 x 19,8 mm
-
Voorboren ø: 11 mm
-
Poolaantal: 9

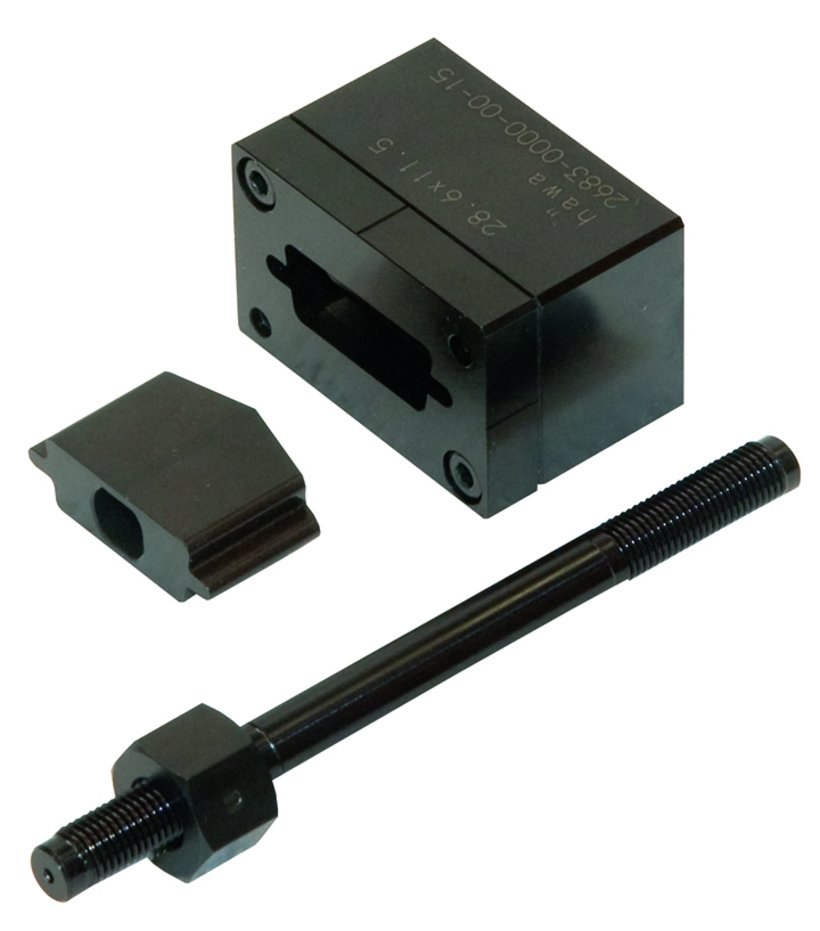

- 1 Pons compleet. Bestaande uit stempel en matrijs + trekas met moer.
2611-7600-01-00
Hydraulische cilinder Power 19
Kan gebruikt worden voor
rondponsen tot Ø 135 mm / vierkantponsen 103 mm / rechthoekponsen tot 145 mm diagonaal
Max. plaatdikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
Cilinderkop
40 mm
2611-7600-02-00
Hydraulische cilinder Power 25
Kan gebruikt worden voor
rondponsen tot Ø 185 mm / vierkantponsen 140 mm / rechthoekponsen tot 195 mm diagonaal
Max. plaatdikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad M25 x 1,5
Cilinderkop
40 mm
2684-7600-01-00
Hydraulische cilinder 19
Kan gebruikt worden voor
ponsen tot ø 120 mm / vierkantponsen tot 92 mm / rechthoekponsen tot 138 mm diagonaal
Max. plaatdikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
Cilinderkop
28 mm
2622-7200-02-00
Powerman Junior
Variant
Zonder ponsen
Inzetbaar voor
ponsen tot ø 50,5 mm, vierkantponsen tot 25,4 mm, rechthoekponsen tot 37,5 mm diagonaa
Materiaaldikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Trekasopname
Draad 9,5 mm
2622-7204-02-01
Powerman Junior
Variant
Met metrische ponsset
Inzetbaar voor
ponsen tot ø 50,5 mm, vierkantponsen tot 25,4 mm, rechthoekponsen tot 37,5 mm diagonaa
Materiaaldikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Trekasopname
Draad 9,5 mm
2626-7200-01-00
Powerman Vario
Variant
zonder Ponsgereedschap in metalen koffer
Inzetbaar voor
ponsen tot ø 80 mm / vierkantponsen tot 60 mm / rechthoekponsen tot 85 mm diagonaal
Materiaaldikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
2626-7206-01-00
Powerman Vario
Variant
PG1 met ponsen van PG9-PG21 in kunststofkoffer
Inzetbaar voor
ponsen tot ø 80 mm / vierkantponsen tot 60 mm / rechthoekponsen tot 85 mm diagonaal
Materiaaldikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
2626-7206-02-00
Powerman Vario
Variant
PG2 met ponsen van PG9-PG29 in kunststoffkoffer
Inzetbaar voor
ponsen tot ø 80 mm / vierkantponsen tot 60 mm / rechthoekponsen tot 85 mm diagonaal
Materiaaldikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
2626-7207-01-01
Powerman Vario
Variant
mit metrische ponsen van M12-M50 in kunststofkoffer
Inzetbaar voor
ponsen tot ø 80 mm / vierkantponsen tot 60 mm / rechthoekponsen tot 85 mm diagonaal
Materiaaldikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
2629-7400-00-00
Powerlec Vario Plus
Variant
zonder Ponsgereedschap
Inzetbaar voor
ponsen tot ø 120 mm
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
Materiaaldikte
Plaatstaal tot 2,0 mm
Roestvaststaal tot 1,5 mm
Roestvaststaal tot 1,5 mm
Trekasopname
Draad 19 mm
2629-7400-01-00
Powerlec Vario Plus
Variant
Met metrische ponsset
Inzetbaar voor
ponsen tot ø 120 mm
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
Materiaaldikte
Plaatstaal tot 2,0 mm
Roestvaststaal tot 1,5 mm
Roestvaststaal tot 1,5 mm
Trekasopname
Draad 19 mm
2629-7401-00-00
Powerlec Vario Plus
Inzetbaar voor
ponsen tot ø 120 mm
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
Materiaaldikte
Plaatstaal tot 2,0 mm
Roestvaststaal tot 1,5 mm
Roestvaststaal tot 1,5 mm
Trekasopname
Draad 19 mm
2629-7402-00-00
Powerlec Vario Plus
Inzetbaar voor
ponsen tot ø 120 mm
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
vierkantponsen tot 125 mm
rechthoekponsen tot 175 mm diagonaal
Materiaaldikte
Plaatstaal tot 2,0 mm
Roestvaststaal tot 1,5 mm
Roestvaststaal tot 1,5 mm
Trekasopname
Draad 19 mm
2684-7100-01-01
Powerman
Inzetbaar voor
ponsen tot ø 120 mm / vierkantponsen tot 92 mm / rechthoekponsen tot 138 mm diagonaal
Materiaaldikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
2685-7200-01-01
Powerman Step
Inzetbaar voor
ponsen tot ø 120 mm / vierkantponsen tot 92 mm / rechthoekponsen tot 138 mm diagonaal
Materiaaldikte
plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
Trekasopname
Draad 19 mm
2683-0000-00-38
Moer voor vormponsen
Productfamilie
Voor mobiele apparaten
Draad
9,5 mm
Sleulelwijdte moer
17 mm
2683-0000-38-38
Trekas voor vormponsen
Productfamilie
Voor mobiele apparaten
Draad ø
9,5/9,5 mm
Schroeflengte
120 mm
Vormdeel
SW 8 + 3te Fläche
