2684-7600-01-00

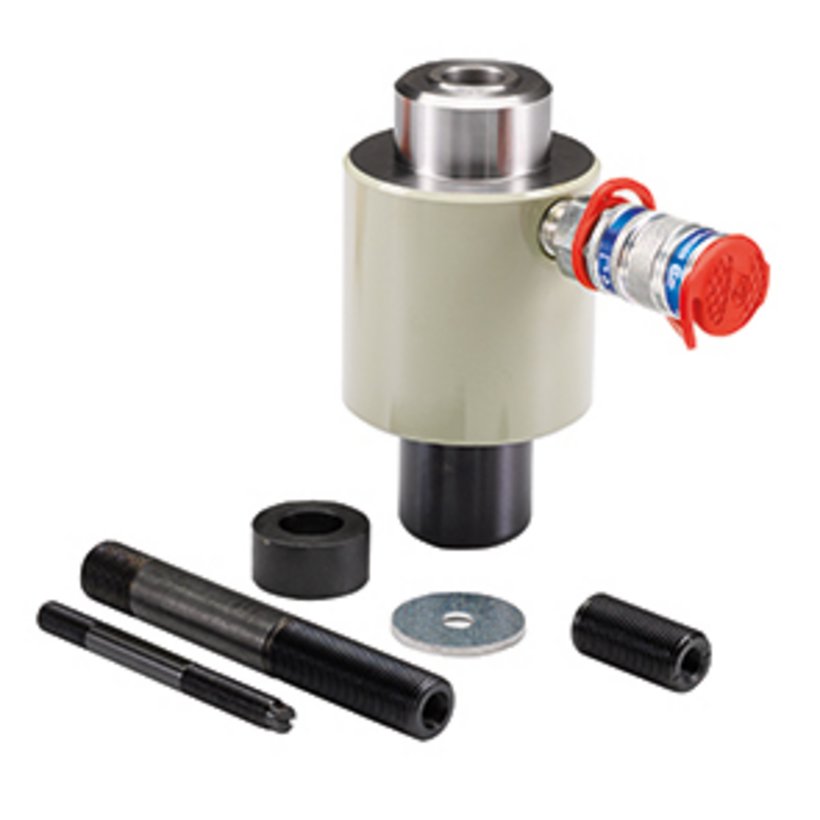

Hydraulische cilinder 19
- Ontworpen voor moeilijk bereikbare plaatsen.
- Ponsen tot max.: ø 120 mm
Productomschrijving
Voor de bediening van ponsen uit de rubriek „Mobiele apparaten“. met häwa elektro- of lucht-hydrauliek pomp.
Compleet voorbereid om aan te sluiten met snelkoppeling, schijf, afstandsbus en 2 trekassen Ø 9,5 en Ø 19 mm.
Technische gegevens
-
Artikelnummer: 2684-7600-01-00
-
Afmeting: Cilinderkop: ø 78 x 148 mm
-
Inzetbaarvoor: ponsen tot ø 120 mm / vierkantponsen tot 92 mm / rechthoekponsen tot 138 mm diagonaal
-
Max. plaatdikte: plaatstaal 3 mm / roestvast staal 2 mm / Aluminium 4 mm
-
Productfamilie: Voor mobiele apparaten
-
Trekasopname: Draad 19 mm
-
Gewicht: 2.7 kg
-
Cilinderslag: 28 mm
Tip
- Wordt aan de slang van de pomp de schroefkoppeling vervangen door een steekkoppeling kan deze cilinder ookt met hand- of voetpompen gebruikt worden.
- 1 hydraulische cilinder
- 2 Trekassen (trekas met 2x schoefdraad ø 9,5 mm en schroefdraad 9,5 mm op 19 mm)
- 1 Schijf
- 1 Afstandbus
2623-0828-30-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 28,3 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
Ø 19 mm
PG
PG
21
2623-0830-50-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 30,5 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0832-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 32 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0832-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 32,2 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0834-10-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 34,1 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0835-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
35 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0837-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 37 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
PG
PG
29
2623-0838-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
38 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0840-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 40,2 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0841-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 41,2 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0843-30-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 43,3 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0845-50-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 45,5 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0847-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 47 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
PG
PG
36
2623-0850-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 50,2 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0854-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 54 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
PG
PG
42
2623-0856-50-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 56,5 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0860-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 60 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
PG
PG
48
2623-0863-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 63,2 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0864-40-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 64,4 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0866-60-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 66,6 mm
Max. plaatdikte
Plaatstaal 3 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
Ø 19 mm
2623-0870-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 70 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
Ø 19 mm
2623-0875-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 75,2 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
Ø 19 mm
2623-0876-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 76,2 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
Ø 19 mm
2623-0880-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 80 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
Ø 19 mm
2623-0882-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 82 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
Ø 19 mm
2623-0888-50-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 88,5 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
Ø 19 mm
2623-0892-00-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 92 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1 mm
Roestvaststaal 1 mm
Draad
Ø 19 mm
2623-0810-20-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 102 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1 mm
Roestvaststaal 1 mm
Draad
Ø 19 mm
2623-0811-43-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 114,3 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1 mm
Roestvaststaal 1 mm
Draad
Ø 19 mm
2623-0812-01-00
Ponsen voor trekas Ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 120 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1 mm
Roestvaststaal 1 mm
Draad
Ø 19 mm
2682-0815-20-25
Ponsen Plus "RVS" voor trekas ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 15,2 mm
Max. plaatdikte
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
PG
PG
9
2682-0816-20-25
Ponsen Plus "RVS" voor trekas ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 16,2 mm
Max. plaatdikte
Roestvaststaal 2 mm
Draad
ø 9,5 mm
2682-0818-60-25
Ponsen Plus "RVS" voor trekas ø 11,1 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 18,6 mm
Max. plaatdikte
Roestvaststaal 2 mm
Draad
ø 11,1 mm
PG
PG
11
2682-0820-20-25
Ponsen Plus "RVS" voor trekas ø 11,1 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 20,2 mm
Max. plaatdikte
Roestvaststaal 2 mm
Draad
ø 11,1 mm
PG
PG
13.5
2682-0820-40-25
Ponsen Plus "RVS" voor trekas ø 11,1 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 20,4 mm
Max. plaatdikte
Roestvaststaal 2 mm
Draad
ø 11,1 mm
PG
PG
13.5
2682-0822-50-25
Ponsen Plus "RVS" voor trekas ø 11,1 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 22,5 mm
Max. plaatdikte
Roestvaststaal 2 mm
Draad
ø 11,1 mm
PG
PG
16
2682-0825-20-25
Ponsen Plus "RVS" voor trekas ø 11,1 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 25,2 mm
Max. plaatdikte
Roestvaststaal 2 mm
Draad
ø 11,1 mm
2682-0828-50-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 28,5 mm
Max. plaatdikte
Roestvaststaal 2 mm
Draad
Ø 19 mm
PG
PG
21
2682-0830-50-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 30,5 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
2682-0832-20-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 32,2 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
2682-0837-00-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 37 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
PG
PG
29
2682-0840-20-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 40,2 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
2682-0847-00-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 47 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
PG
PG
36
2682-0850-20-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 50,2 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
2682-0854-00-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 54 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
PG
PG
42
2682-0860-00-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 60 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
PG
PG
48
2682-0863-20-25
Ponsen Plus "RVS" voor trekas ø 19 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 63,2 mm
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
Ø 19 mm
2623-0812-20-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 12,2 mm
Max. plaatdikte
plaatstaal 1,5 mm
Draad
ø 9,5 mm
2623-0812-70-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 12,7 mm
Max. plaatdikte
plaatstaal 1,5 mm
Draad
ø 9,5 mm
PG
PG
7
2623-0814-00-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 14 mm
Max. plaatdikte
Plaatstaal 1,5 mm
Roestvaststaal 1 mm
Roestvaststaal 1 mm
Draad
ø 9,5 mm
2623-0815-20-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 15,2 mm
Max. plaatdikte
Plaatstaal 1,5 mm
Roestvaststaal 1 mm
Roestvaststaal 1 mm
Draad
ø 9,5 mm
PG
PG
9
2623-0816-20-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 16,2 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2623-0817-30-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 17,3 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2623-0818-60-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 18,6 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
PG
PG
11
2623-0819-00-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
Ø 19 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2623-0820-20-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 20,2 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
2623-0820-40-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 20,4 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
PG
PG
13.5
2623-0821-30-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 21,3 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
2623-0822-50-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 22,5 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
PG
PG
16
2623-0823-80-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 23,8 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
2623-0824-50-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 24,5 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
2623-0825-20-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 25,2 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
2623-0827-00-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 27 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 2 mm
Roestvaststaal 2 mm
Draad
ø 9,5 mm
2623-0828-50-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 28,5 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
PG
PG
21
2623-0830-51-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 30,5 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2623-0832-21-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 32,2 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2623-0833-30-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 33,3 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2623-0835-01-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
35 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2623-0838-11-00
Ponsen voor trekas Ø 9,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting
ø 38,1 mm
Max. plaatdikte
Plaatstaal 2 mm
Roestvaststaal 1,5 mm
Roestvaststaal 1,5 mm
Draad
ø 9,5 mm
2682-7816-50-26
Ponsset Plus "RVS" met metrische ponsen van M16 tot M50
Productfamilie
Voor mobiele apparaten
Afmeting
metrische ponsen in mm: ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Max. plaatdikte
Roestvaststaal 2,5 mm
Draad
ø 9,5 mm / ø 11,1 mm / ø 19 mm
2623-7812-50-00
Ponsset met metrische ponsen van M12 tot M50
Productfamilie
Voor mobiele apparaten
Afmeting doorsnede
metrisch: metrische ponsen in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. plaatdikte
plaatstaal 3 mm
Draad
ø 9,5 mm / ø 19 mm
Variant
zonder trekassen
2683-7812-50-20
Ponsset met metrische ponsen van M12 tot M50
Productfamilie
Voor mobiele apparaten
Afmeting doorsnede
metrisch: metrische ponsen in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. plaatdikte
plaatstaal 3 mm
Draad
ø 9,5 mm / ø 19 mm
Variant
met trekassen
2623-7812-30-00
Ponsset met ponsen van PG7 tot PG21 + ø 30,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting doorsnede
PG-ponsen in PG: 7;9;11;13;16;21 en ø 30,5 mm
Max. plaatdikte
plaatstaal 3 mm
Draad
ø 9,5 mm
Variant
zonder trekassen
2683-7812-30-20
Ponsset met ponsen van PG7 tot PG21 + ø 30,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting doorsnede
PG-ponsen in PG: 7;9;11;13;16;21 en ø 30,5 mm
Max. plaatdikte
plaatstaal 3 mm
Draad
ø 9,5 mm
Variant
met trekassen
2623-7812-60-00
Ponsset met ponsen van PG7 tot PG48 + ø 30,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting doorsnede
PG-ponsen in PG: 7;9;11;13;16;21;29;36;42;48 en ø 30,5 mm
Max. plaatdikte
plaatstaal 3 mm
Draad
ø 9,5 mm / ø 19 mm
Variant
zonder trekassen
2683-7812-60-30
Ponsset met ponsen van PG7 tot PG48 + ø 30,5 mm
Productfamilie
Voor mobiele apparaten
Afmeting doorsnede
PG-ponsen in PG: 7;9;11;13;16;21;29;36;42;48 en ø 30,5 mm
Max. plaatdikte
plaatstaal 3 mm
Draad
ø 9,5 mm / ø 19 mm
Variant
met trekassen
2623-0922-20-00
Vierkantpons 22,2
Productfamilie
Voor mobiele apparaten
Grootte ø
22,2 x 22,2 mm
Max. plaatdikte
Plaatstaal 2 mm + Roestvast staal 1,5 mm
Draad
ø 9,5 mm
2623-0925-40-00
Productfamilie
Voor mobiele apparaten
Grootte ø
25,4 x 25,4 mm
Max. plaatdikte
Plaatstaal 2 mm + Roestvast staal 1,5 mm
Draad
ø 9,5 mm
2683-0945-00-02
Vierkantpons 45
Productfamilie
Voor mobiele apparaten
Grootte ø
45 x 45 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2683-0946-00-02
Vierkantpons 46
Productfamilie
Voor mobiele apparaten
Grootte ø
46 x 46 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2683-0968-00-02
Vierkantpons 68
Productfamilie
Voor mobiele apparaten
Grootte ø
68 x 68 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2683-0992-00-02
Vierkantpons 92
Productfamilie
Voor mobiele apparaten
Grootte ø
92 x 92 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2623-0922-30-00
Rechthoekpons 22x30
Productfamilie
Voor mobiele apparaten
Afmeting
22 x 30 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Draad
ø 9,5 mm
2683-0922-42-11
Rechthoekpons 22x42
Productfamilie
Voor mobiele apparaten
Grootte ø
22 x 42 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Draad
ø 9,5 mm
2683-0925-50-00
Rechhoekpons 25x50
Productfamilie
Voor mobiele apparaten
Grootte ø
25 x 50 mm
Max. plaatdikte
Plaatstaal 2 mm + Roestvast staal 1,5 mm
Draad
Ø 19 mm
2683-0946-92-02
Rechthoekpons 46x92
Productfamilie
Voor mobiele apparaten
Grootte ø
46 x 92 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2683-0936-52-02
Rechthoekpons voor zware connector
Productfamilie
Voor mobiele apparaten
Afmeting
36 x 52 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2683-0936-65-02
Rechthoekpons voor zware connector
Productfamilie
Voor mobiele apparaten
Afmeting
36 x 65 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2683-0936-85-52
Rechthoekpons voor zware connector
Productfamilie
Voor mobiele apparaten
Afmeting
36 x 85,5 mm mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2683-0936-11-22
Rechthoekpons voor zware connector
Productfamilie
Voor mobiele apparaten
Afmeting
36 x 112 mm
Max. plaatdikte
plaatstaal 3 mm + Roestvast staal 2,5 mm
Draad
Ø 19 mm
2623-0922-52-01
Ponsen met 2 neuzen
Productfamilie
Voor mobiele apparaten
Afmeting
ø 22,5 mm
Max. plaatdikte
plaatstaal 2 mm
Draad
ø 9,5 mm
2683-0000-00-37
Vormponsen voor MinD / D-Sub / IEEE
Productfamilie
Voor mobiele apparaten
Aantal polen
37
Afmeting
11,3 x 58,4 mm
Max. plaatdikte
plaatstaal 1,75 mm / roestvast staal 1 mm / aluminium 2 mm
Draad
ø 9,5 mm
2683-0000-00-09
Vormponsen voor MinD / D-Sub / IEEE
Productfamilie
Voor mobiele apparaten
Aantal polen
9
Afmeting
11,3 x 19,8 mm
Max. plaatdikte
plaatstaal 1,75 mm / roestvast staal 1 mm / aluminium 2 mm
Draad
ø 9,5 mm
2683-0000-00-50
Vormponsen voor MinD / D-Sub / IEEE
Productfamilie
Voor mobiele apparaten
Aantal polen
50
Afmeting
11,3 x 58,4 mm
Max. plaatdikte
plaatstaal 1,75 mm / roestvast staal 1 mm / aluminium 2 mm
Draad
ø 9,5 mm
2683-0920-22-01
Vormponsen slothuis
Productfamilie
Voor mobiele apparaten
Afmeting
20,1 x 22,5 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Draad
ø 9,5 mm
2683-0920-23-01
Vormponsen slothuis
Productfamilie
Voor mobiele apparaten
Afmeting
20,2 x 23,1 mm
Max. plaatdikte
plaatstaal 2 mm / roestvast staal 1,5 mm / Aluminium 3 mm
Draad
ø 9,5 mm
2683-0710-00-00
Trekas voor ponsen
Productfamilie
Voor mobiele apparaten
Draad
Ø 9,5/9,5 mm
Schroeflengt
72 mm
2684-0711-19-00
Trekas voor ponsen
Productfamilie
Voor mobiele apparaten
Draad
Ø 11,1/19 mm
Schroeflengt
112 mm
2624-0719-10-01
Reduceerhuls 19-9,5
Productfamilie
Voor mobiele apparaten
Draad
19/9,5 mm
Lengte
40 mm
2622-0719-03-00
Afstandsbus
Productfamilie
Voor mobiele apparaten
Buitendiameter
36 mm
Binnendiameter
19.5 mm
Lengte
18 mm
2626-7200-20-00
Schijf
Productfamilie
Voor mobiele apparaten
Buitendiameter
40 mm
Binnendiameter
10 mm
Dikte
3 mm
2622-0719-03-00
Afstandsbus
Productfamilie
Voor mobiele apparaten
Buitendiameter
36 mm
Binnendiameter
19.5 mm
Lengte
18 mm
2626-7200-20-00
Schijf
Productfamilie
Voor mobiele apparaten
Buitendiameter
40 mm
Binnendiameter
10 mm
Dikte
3 mm
2623-0710-00-00
Trekas voor ponsen
Productfamilie
Voor mobiele apparaten
Draad
Ø 9,5/9,5 mm
Schroeflengt
100 mm
2683-0719-00-00
Trekas voor ponsen
Productfamilie
Voor mobiele apparaten
Draad
Ø 19/19 mm
Schroeflengt
135 mm
Montagehandleidingen:
Contact
Vind je persoonlijke contactpersoon
We zijn er voor jou
Geoptimaliseerde behuizingen en kasten worden niet aan de lopende band gemaakt, maar in samenspraak met u. Bent u er klaar voor?
Spreek dan meteen met uw persoonlijke häwa adviseur.
